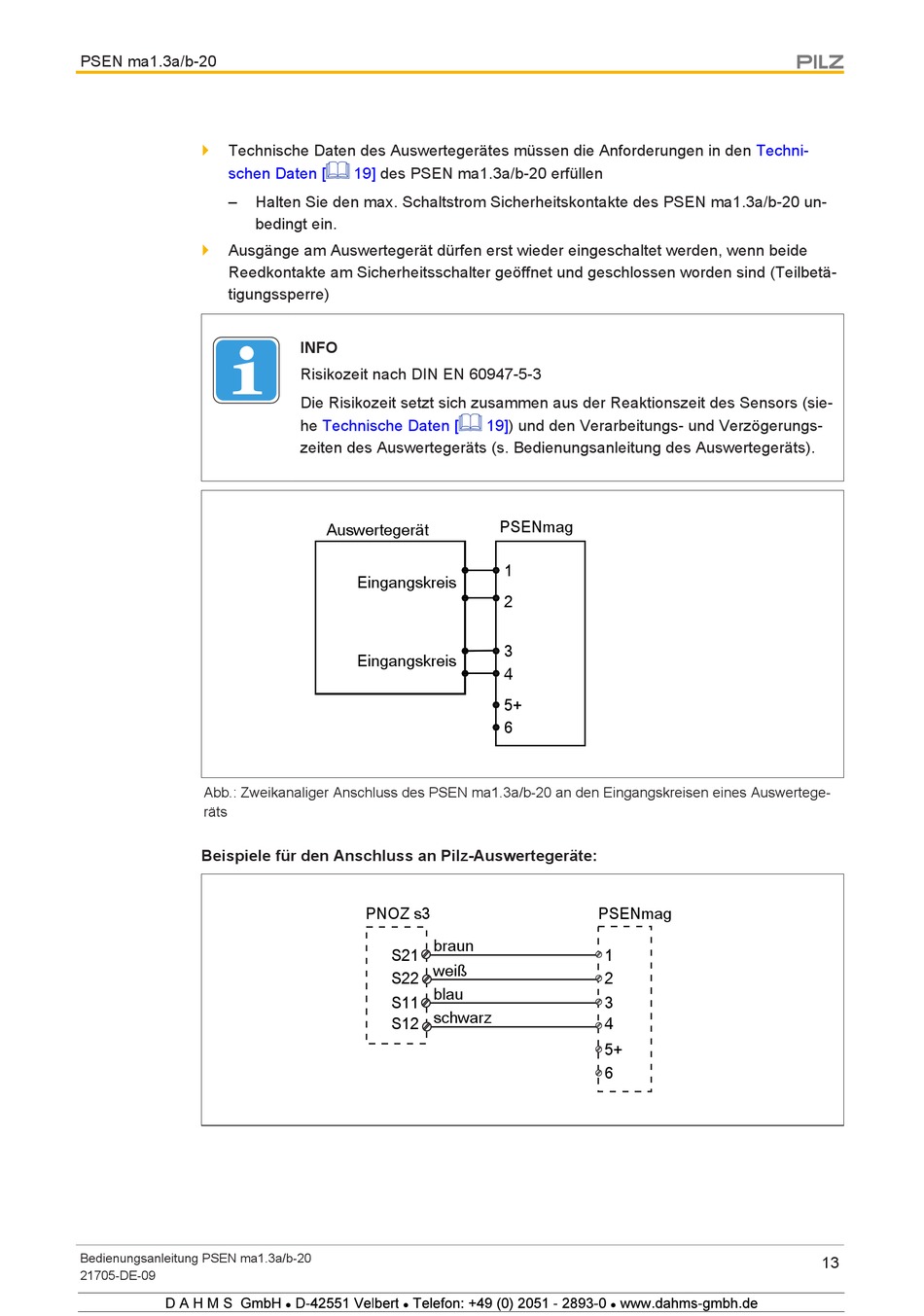

Pilz PSEN ma1.3a/b-20 Bedienungsanleitung Seite 13

PSEN ma1.3a/b-20
}
Technische Daten des Auswertegerätes müssen die Anforderungen in den
schen Daten [
–
} Ausgänge am Auswertegerät dürfen erst wieder eingeschaltet werden, wenn beide
Reedkontakte am Sicherheitsschalter geöffnet und geschlossen worden sind (Teilbetä-
tigungssperre)
Abb.: Zweikanaliger Anschluss des PSEN ma1.3a/b-20 an den Eingangskreisen eines Auswertege-
räts
Beispiele für den Anschluss an Pilz-Auswertegeräte:
Bedienungsanleitung PSEN ma1.3a/b-20
21705-DE-09
1234 567 2
19] des PSEN ma1.3a/b-20 erfüllen
Halten Sie den max. Schaltstrom Sicherheitskontakte des PSEN ma1.3a/b-20 un-
bedingt ein.
INFO
Risikozeit nach DIN EN 60947-5-3
Die Risikozeit setzt sich zusammen aus der Reaktionszeit des Sensors (sie-
he Technische Daten [
zeiten des Auswertegeräts (s. Bedienungsanleitung des Auswertegeräts).
Auswertegerät
Eingangskreis
Eingangskreis
PNOZ s3
S21
S22
S11
S12
9   7               9  9
8 8
19]) und den Verarbeitungs- und Verzögerungs-
PSENmag
1
2
3
4
5+
6
PSENmag
braun
1
weiß
2
blau
3
schwarz
4
5+
6
Techni-
! " # 6$ 9 % 67 # !
8
13
