Busch-Installationsbus
Technische Daten
Versorgung
Bedien- und Anzeigeelemente
Anschlüsse
Schutzart
Umgebungstemperaturbereich
Design / Farbe
Montage
Abmessungen
Gewicht
Approbation
CE-Zeichen
2 - 2
®
EIB/KNX

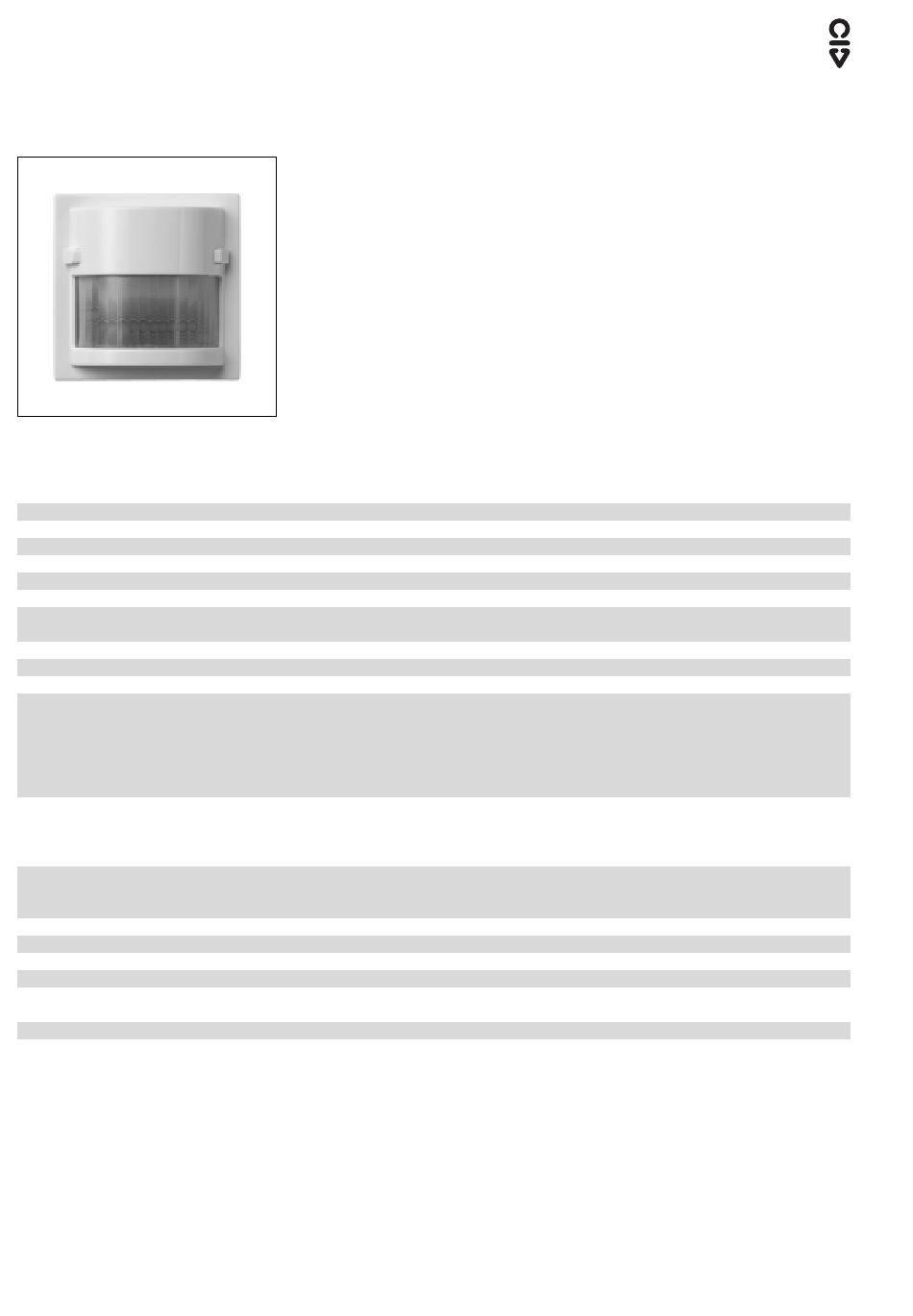

Wächtersensor 180 Komfort mit Multilinse, UP
Typ: 6122-xx
Das Anwendungsmodul Wächtersen-
sor wird auf einen Busankoppler UP
oder Schaltaktor/-sensor UP aufge-
setzt.
Zusätzlich zur Bewegungserkennung
kann der Sensor mit Hilfe seiner inte-
grierten Meldefunktion Bewegungen
innerhalb einer gewissen Zeit erken-
nen. Somit ist es möglich, den Sensor
in Meldersysteme zu integrieren.
Der Bewegungsmelder besitzt außer-
dem noch eine Dämmerungssensor-
funktion. Diese Funktion löst bei Über-
und Unterschreiten einstellbarer Hel-
ligkeitswerte Telegramme aus.
– EIB
– Schiebeschalter
– Potentiometer
– Potentiometer
– Busankoppler UP (6120 U-102) oder
– Schaltaktor/-sensor UP (6110 U-101)
– IP 20. EN 60 529
auf dem Busankoppler montiert
– Betrieb
– Lagerung
– Transport
– solo
®
– future
– carat
– auf UP-Einsatz aufgerastet
– 63 x 63 mm (H x B)
– 0,04 kg
– EIB-zertifiziert
– gemäß EMV Richtlinie und
Niederspannungsrichtlinie
Mit einen Schiebeschalter kann der
Bewegungsmelder zwischen den drei
Betriebsarten EIN / AUTOMATIK / AUS
umgeschaltet werden. Der Schalter
kann in der Mittelstellung über eine
beigelegte Schraube verriegelt wer-
den.
Mit zwei Potentiometern auf der Rück-
seite des Bewegungsmelders oder
über die Parameter in der ETS kann
die Nachlaufzeit und die Empfindlich-
keit des eingebauten Dämmerungs-
schalters eingestellt werden.
Er ist auch mit einer Multilinse und ge-
ändertem Erfassungsbereich verfüg-
bar. (siehe Zeichnung).
24 V DC, erfolgt über die Buslinie
Dämmerungssensor 5 ... 1000 Lx
Nachlaufzeit 10 s ... 17 min
10-polige Stiftleiste
- 5 °C ... 45 °C
-25 °C ... 55 °C
-25 °C ... 70 °C
savanne / elfenbein
davos / studioweiß
manhatten / graphit
samoa / hellgrün
toscana / purpurrot
attica / taubenblau
savanne / elfenbein
davos / studioweiß
manhatten / graphit
stone / lichtgrau
anthrazit
savanne / elfenbein
davos / studioweiß
Mai 2007
