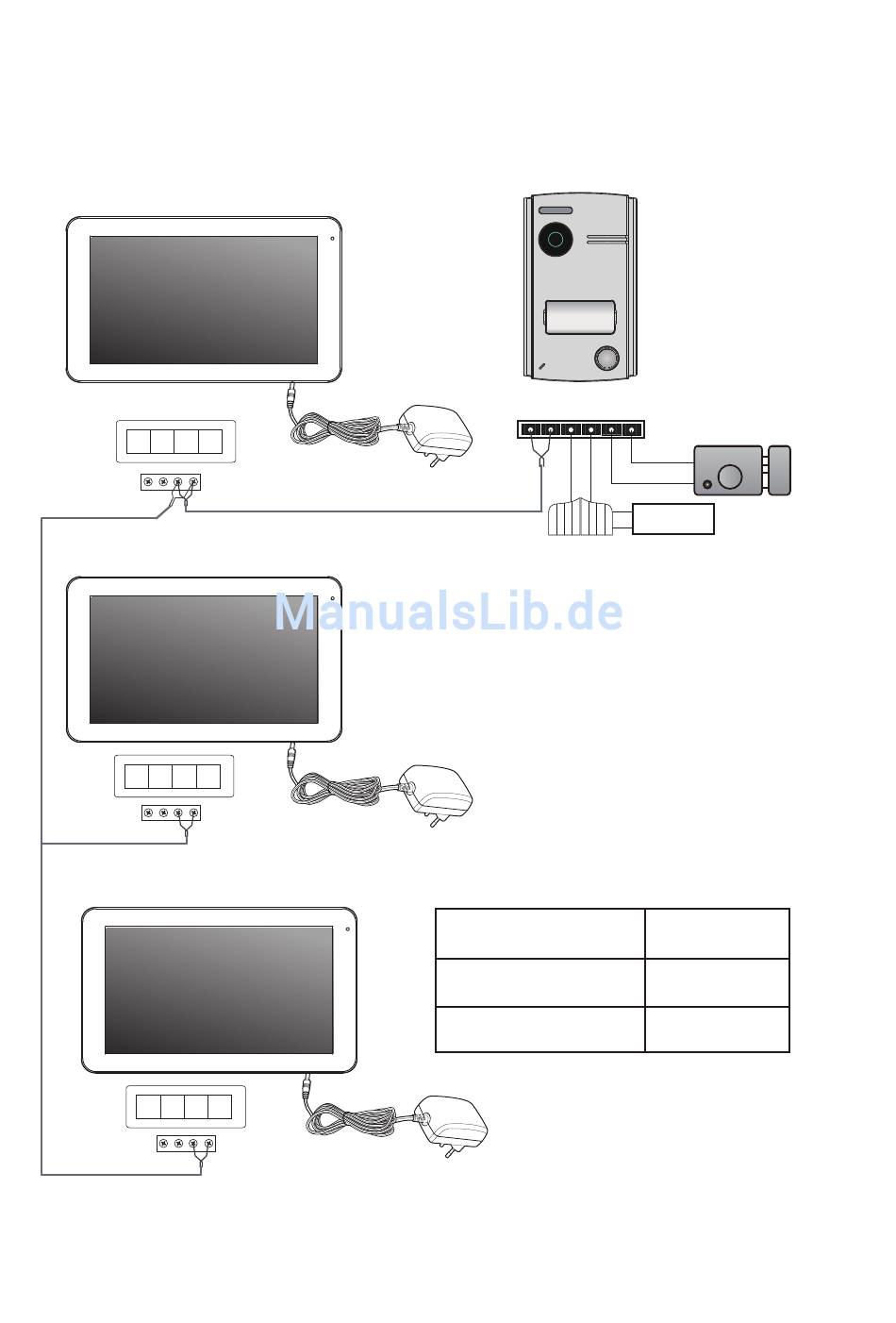

» Anschlussdiagramm mit Haupt- und Nebenmonitoren
Die Kabelreichweite ist begrenzt. Verwendung unterschiedlicher Kabel wird die maximale
Reichweite des Systems beinflussen.
24V
GND
OS1
Master Monitor
24V
GND
OS1
Nebenmonitor 1
24V
GND
OS1
Nebenmonitor 2
OS2
OS2
OS2
BUS
COM NO/NC
S+ S-
Türöffner
Kabel
RVV 2x0.75mm²
RVV 2x1mm²
6
Türschloss
-
+
TRAFO
Entfernung
0~50m
50~100m
