Türstation
1
2
3
4
NO.
1
LED Beleuchtung
2
Kamera
3
Namensschild
4
Mikrofon
5
Lautsprecher
11
Mikrofon Einstellung (deaktiviert, an der Innenstation einstellen)

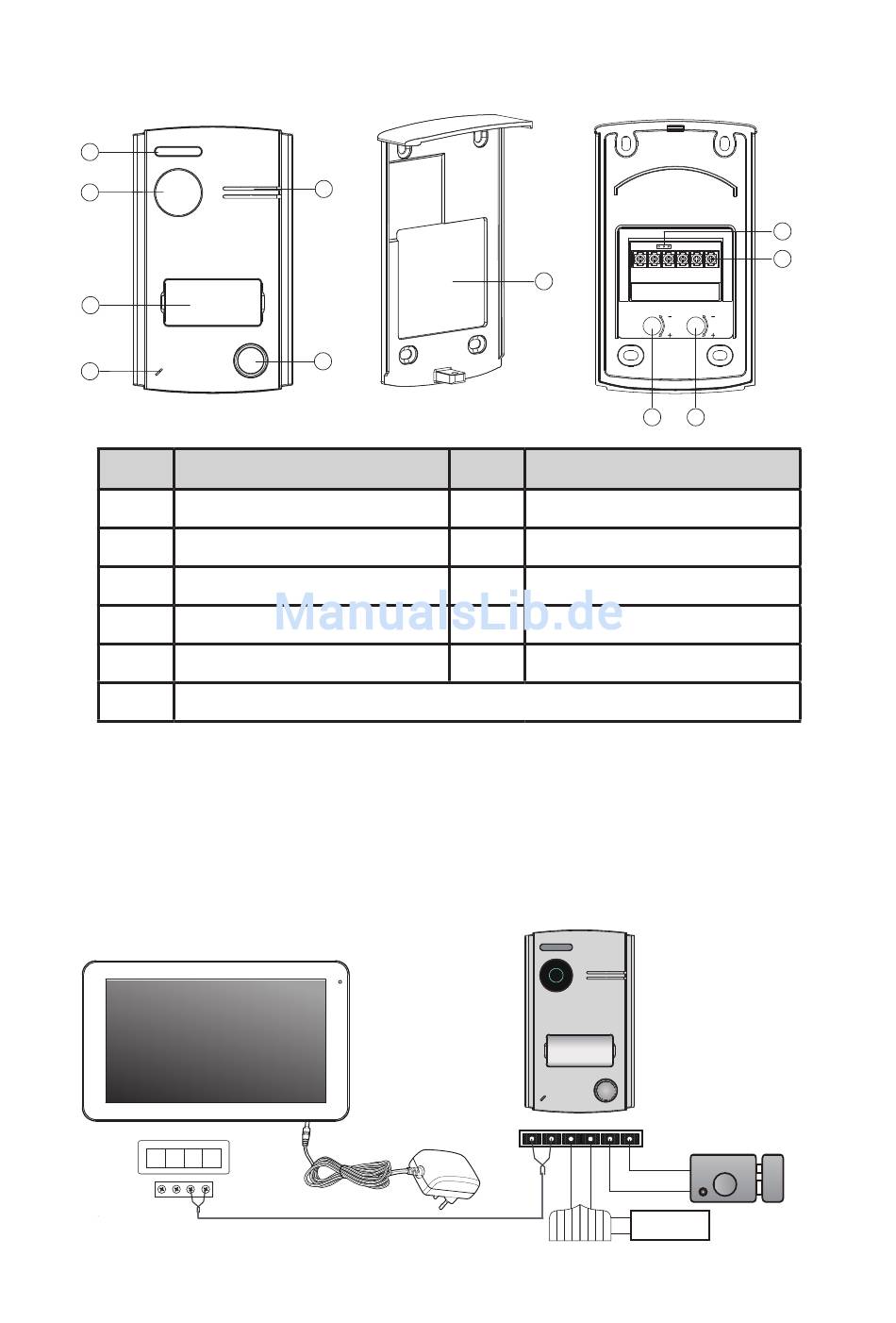

4. Anschlussdiagramm
4.1. Kabelanschluss
» Anschlussdiagramm mit einem Monitor
» Hinweis: Die Installation kann verdrehsicher durchgeführt werden (keine Polarität). 24V DC
und GND dienen der optional Stromversorgung über einen Trafo.
24V
GND
OS1
5
6
Bezeichnung
OS2
7
NO.
Bezeichnung
6
RUF Taste
7
Regenschutzdach
8
Lock Mode Jumper
9
Verbindungsschnittstelle
10
Lautstärke Enstellung
BUS
S+ S-
COM NO/NC
Türöffner
5
8
9
SPK
MIC
10
11
Türöffner
-
+
TRAFO
