C2C-EB-AHT-MOD
Koppelmodul zur Aufschaltung von Plug-In-Kühlmöbeln mit Fremdreglern an Wurm-C-BUS
1. Stellen Sie den gewünschten Truhen-Block gemäß Hersteller-Montageanleitung zusammen.
2. Verbinden Sie die Truhen des Blocks untereinander mit den konfektionierten Leitungen.
3. Installieren Sie eine Bus-Anschlussdose und verbinden Sie diese ebenfalls mit der ersten Truhe
des aufgestellten Blocks. Achten Sie auf möglichst kurze Leitungslängen.

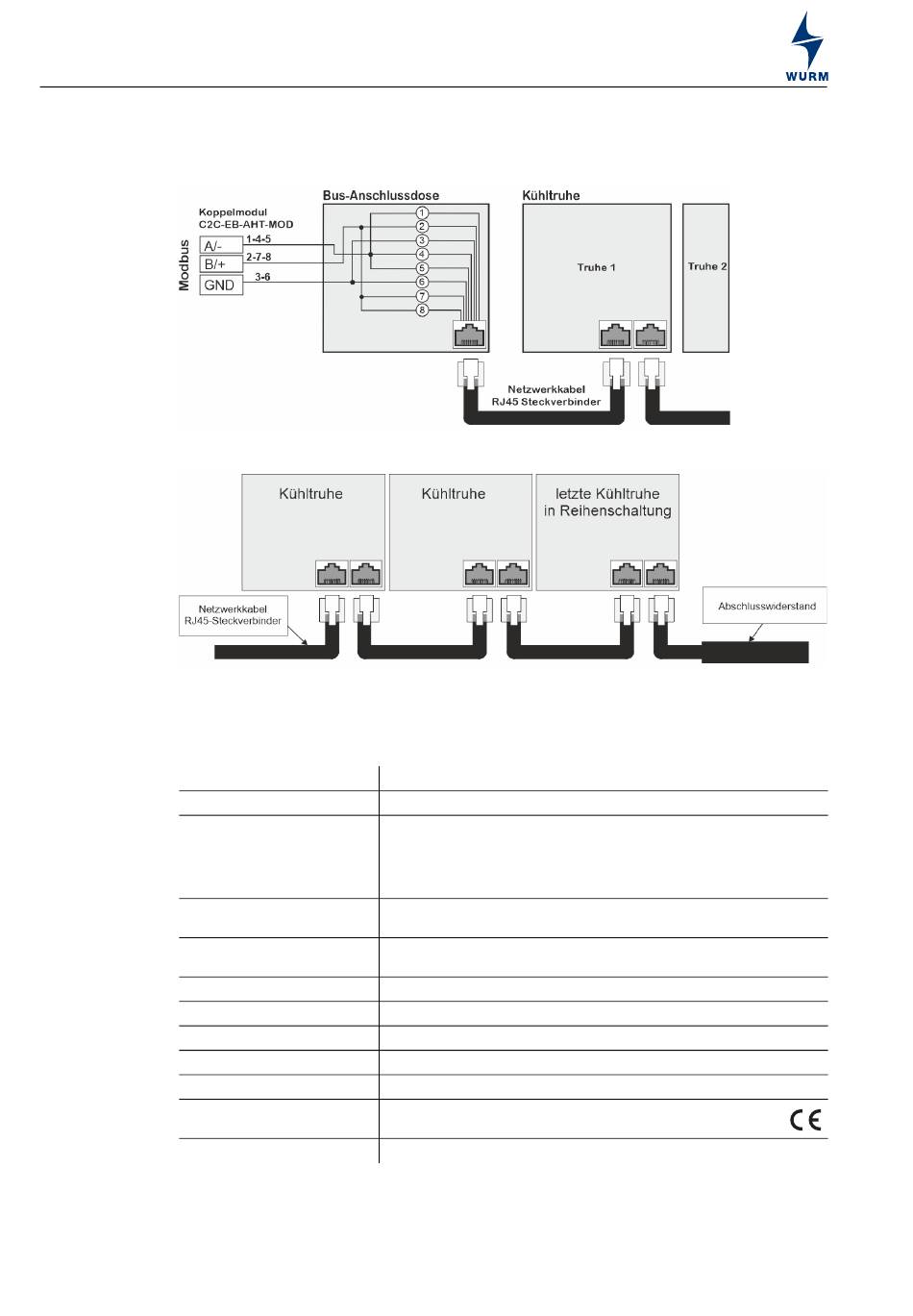

Abb. 3: Anschluss am C2C-EB-AHT-MOD
4. Schließen Sie bei der letzten Truhe einen Bus-Abschlusswiderstand an.
Abb. 4: Abschlusswiderstand
1.5
C-BUS-Kommunikation 3-Leiter-CAN-Bus-Schnittstelle, galvanisch getrennt, schaltbarer
Modbus-Kommunikation 3-Leiter-Modbus-Schnittstelle, galvanisch getrennt, vollständige
Umgebungstemperatur Betrieb: 0...+55°C, Lagerung: -25...+70°C
4
Technische Daten
Spannungsversorgung 230V~, +10%/-20%, ca. 3VA
Alarmrelais Wechslerkontakt, 230V~, 4(2)A
Anzeigen 1 x grüne LED, Betrieb,
1 x grüne LED, Truhen,
1 x orange LED, Init,
1 x rote LED, Alarm,
4 x grüne LED, Modbus-Datenverkehr und C-BUS-Datenverkehr
Abschlusswiderstand
schaltbare Terminierung
Gehäuse Kunststoff
Abmessungen (B x H x T) 90 x 127 x 50mm
Befestigung Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60715)
Gewicht Ca. 350g
CE-Konformität 2014/30/EU (EMV-Richtlinie)
2014/35/EU (Niederspannungsrichtlinie)
RoHS II
Technische Änderungen vorbehalten
C2C-EB-AHT-MOD_V4.7.0_PI_2023-11_DE
