Modul zur Prozessregelung von CO
1 ANI-1F3-A
Modul zur Prozessregelung von CO
1.1

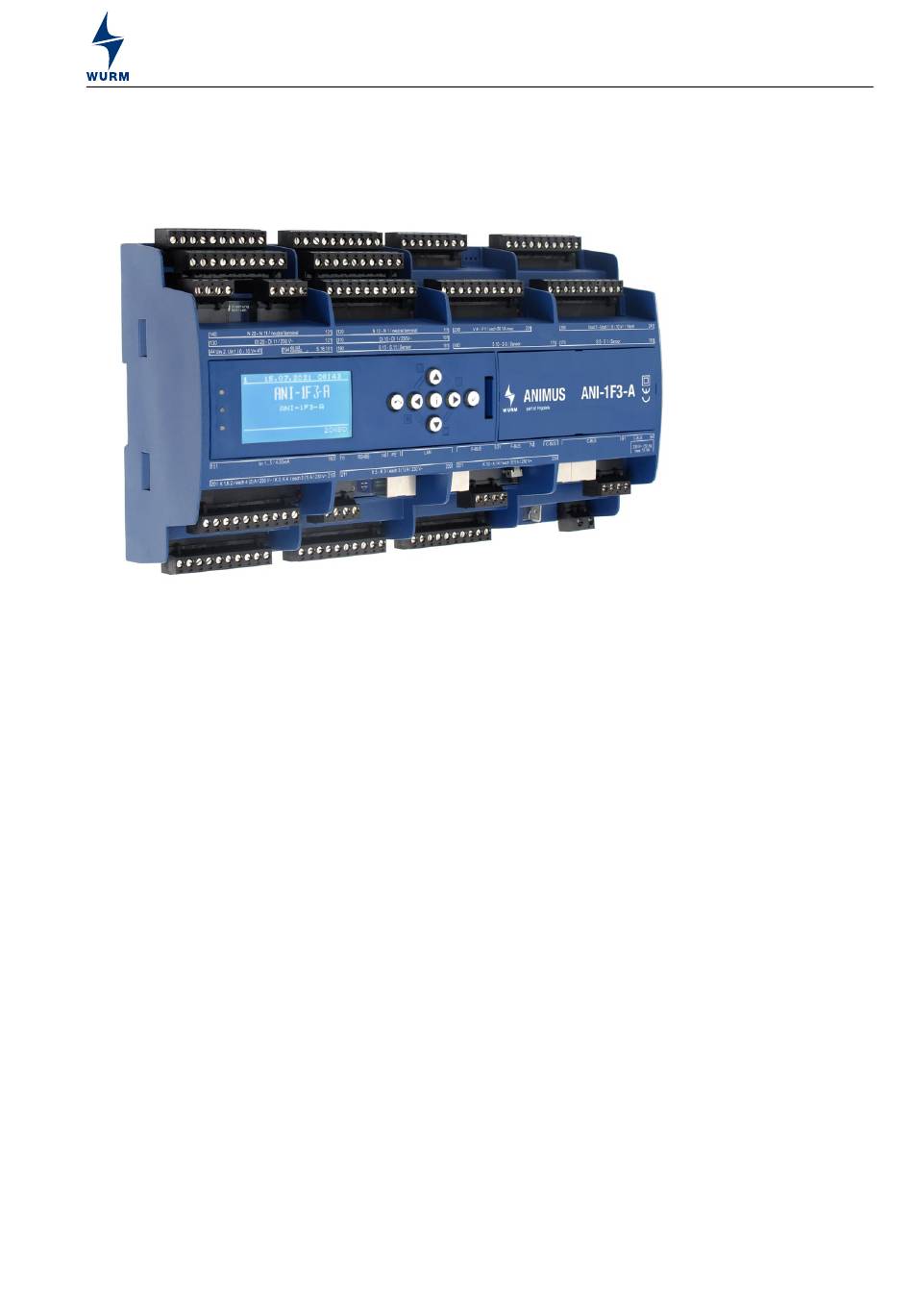

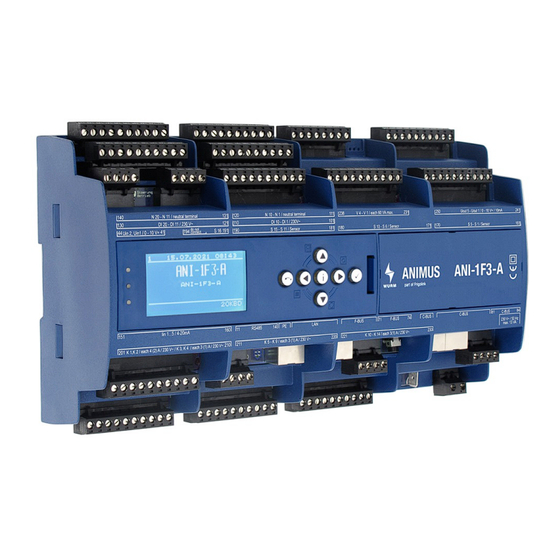

Frontansicht
Abb. 1: Frontansicht mit Bedienteil ANI-C
1.2
Merkmale
•
Standard-Verbundregler mit 2 oder 3 Verdichtern, geregelt nach Verdampfungstemperatur
-
Verdichter 1 stetig (FU), Verdichter 2 und 3 direkt oder stufig (LR 50/100%) angesteuert
-
Frigotakt+ und Frigotakt-G4
-
Grundlastwechsel
-
Überwachung der Sauggastemperatur und Heißgastemperatur
-
Pendelschutzfunktion
-
Sperrzeit nach Verdichterstörung
-
3-stufiger Lastabwurf inklusive Fastreturn
-
Betriebsstundenzähler und Taktzähler für jeden Verdichter
-
Proaktive Ölrückführung
•
Regelung von Hochdruck und Mitteldruck
•
Regelung der Gaskühlerlüfter auch über Modbus
•
Zusätzliche Regelkreise für:
-
TK-Einzelmaschine und TK-Einzelmaschine 2
-
Enthitzer TK
-
Flüssigkeitsnacheinspritzung
-
Kältemittelüberwachung
-
6-stufige Wärmerückgewinnung
-
Klimatisierung
-
Bypass-Ventil für inneren Wärmetauscher
-
Schaltschranküberwachung
•
Integrierte Relaisausgänge
•
CAN-Bus-Anschluss über Patchkabel und Schraubklemmen
•
Befestigung über Hutschiene
•
Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control)
•
Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und
FRIGODATA XP
Zubehör
•
Bedienteil (ANI-C)
ANI-1F3-A_V2.1.1_PI_2022-06_DE
-Kälteanlagen mit Verbund- und Gaskühlerregelung
2
-Kälteanlagen mit Verbund- und Gaskühlerregelung
2
Technische Änderungen vorbehalten
ANI-1F3-A
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WURM ANI-1F3-A
Inhaltszusammenfassung für WURM ANI-1F3-A
-
Seite 1: Ani-1F3-A
• Integrierte Relaisausgänge • CAN-Bus-Anschluss über Patchkabel und Schraubklemmen • Befestigung über Hutschiene • Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control) • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP Zubehör • Bedienteil (ANI-C) ANI-1F3-A_V2.1.1_PI_2022-06_DE Technische Änderungen vorbehalten... -
Seite 2: Inhaltsverzeichnis
ANI-1F3-A ........ -
Seite 3: Sicherheitshinweise
Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicher- heitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anlei- tung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter. - Seite 4 Alle nicht aufgeführten Version sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Beschrei- bung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Beschrei- bung seine Gültigkeit. Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid Weitere Hinweise finden Sie auf der Internetseite www.wurm.de. ANI-1F3-A_V2.1.1_PI_2022-06_DE...
-
Seite 5: Schaltbild
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Schaltbild Abb. 2: Schaltbild Spannungsversorgung Klemme Versorgung Potenzial Neutral 230V~ Funktionserde (FE) Klemme Belegung Schirm • Schließen Sie für einen störungsfreien Betrieb und eine zuverlässige Datenkommunikation die HINWEIS Funktionserde an. Verbinden Sie den Funktionserdungsanschluss über die beiliegende Erdungs- klemme und das konfektionierte Kabel direkt am Gerät mit der geerdeten Montageplatte. -
Seite 6: Schaltbild Eingänge
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung 1.4.1 Schaltbild Eingänge Abb. 3: Schaltbild Eingänge Digitaleingänge DI 1 - DI 20 Klemme Digitaleingang Potenzial Belegung DI 1 230V~ Nicht verfügbar DI 2 230V~ Nachtsignal DI 3 230V~... -
Seite 7: Analogeingänge Uin 1, 2
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Klemme Digitaleingang Potenzial Belegung DI 15 230V~ Störung Kältemittel Max. DI 16 230V~ Störung ND-Verbund DI 17 230V~ Störung HD-Verbund DI 18 230V~ Störung GK-Lüfter DI 19 230V~ Alarmeingang 1 (NC) -
Seite 8: Analogeingänge S 1 - S 16
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Analogeingänge S 1 - S 16 Klemme Fühlereingang Fühlertyp Belegung 161/162 Sauggastemperatur NK-Verbund 163/164 Heißgastemperatur NK-Verbund 165/166 Enthitzungstempera- tur TK-Verdichter 167/168 Außentemperatur * 169/170 Gaskühler-Austritts- temperatur / T.gk 1 171/172 Gaskühler-Austritts-... -
Seite 9: Schaltbild Ausgänge
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung 1.4.2 Schaltbild Ausgänge Abb. 4: Schaltbild Ausgänge Digitalausgänge (Relais) K 1 - K 14 Klemme Digitalausgang Kontaktanordnung Belegung Wechsler K 1 / Alarmausgang Prio 1 4(2)A / 230V~ (NC) -
Seite 10: Digitalausgänge (Ssr) V 1 - V 4
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Klemme Digitalausgang Kontaktanordnung Belegung Schließer K 13 / Gaskühler-Bypass 3(1)A / 230V~ (Richtung Gaskühler) Schließer K 14 / Schaltschranklüfter 3(1)A / 230V~ Digitalausgänge (SSR) V 1 - V 4... -
Seite 11: Schaltbild Kommunikation
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung 1.4.3 Schaltbild Kommunikation Abb. 5: Schaltbild Kommunikation Kommunikation Klemme Potenzial Belegung C-BUS F-BUS RS 485 (Modbus) ANI-1F3-A_V2.1.1_PI_2022-06_DE Technische Änderungen vorbehalten... -
Seite 12: Schaltbild Fio001B/Fio-Pat
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung 1.4.4 Schaltbild FIO001B/FIO-PAT Abb. 6: FIO-PAT Schaltbild Adresse 0 - erweiterte WRG Klemme Fühlereingang Fühlertyp Belegung 16/17 Nicht verfügbar 14/15 Ladentemperatur 11/12/13 4...20mA Wasserdruck Klemme Eingang Belegung 21/22 DI 1 Gaskühler-Bypass Ventil auf... -
Seite 13: Schaltbild Fkv003
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung 1.4.5 Schaltbild FKV003 Abb. 7: FKV003 Schaltbild Adresse 1 - WP-Betrieb, Klimatisierung Klemme Fühlereingang Fühlertyp Belegung 21/22 Sauggastemperatur NK Kühlstellen 22/23 Sauggastemperatur nach Mitteldruckventil 24/25 Eintrittstemperatur Klima Medium 25/26... -
Seite 14: Adresse 2 - Stetiger Gaskühler-Bypass, Stetiger Iwt-Bypass
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Adresse 2 - stetiger Gaskühler-Bypass, stetiger IWT-Bypass Klemme Fühlereingang Fühlertyp Belegung 21/22 T.iwt HD Eintritt 22/23 Nicht verfügbar 24/25 Nicht verfügbar 25/26 Nicht verfügbar 44/45/46/47 4...20mA/0...10V Nicht verfügbar Klemme... -
Seite 15: Montieren
ANI-1F3-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Montieren Das Modul ist für die Hutschienenmontage vorgesehen. Das Gehäuse ist auch für die Montage in Si- cherungskästen oder Verteilerschaltschränken geeignet. Die Module sind ohne Abstand anreihbar. LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND! WARNUNG •... -
Seite 16: Demontage
Für Details zur Belegung der Ausgänge, siehe: Kapitel 1.4.2 „Schaltbild Ausgänge“ auf Seite 9. Für Details zur Belegung der Sensoren, siehe: Kapitel „Analogeingänge S 1 - S 16“ auf Seite 8. • Informationen zu den Funktionen des ANI-1F3-A finden Sie im Produkthandbuch zum ANI-1F3. HINWEIS ANI-1F3-A_V2.1.1_PI_2022-06_DE...
