29

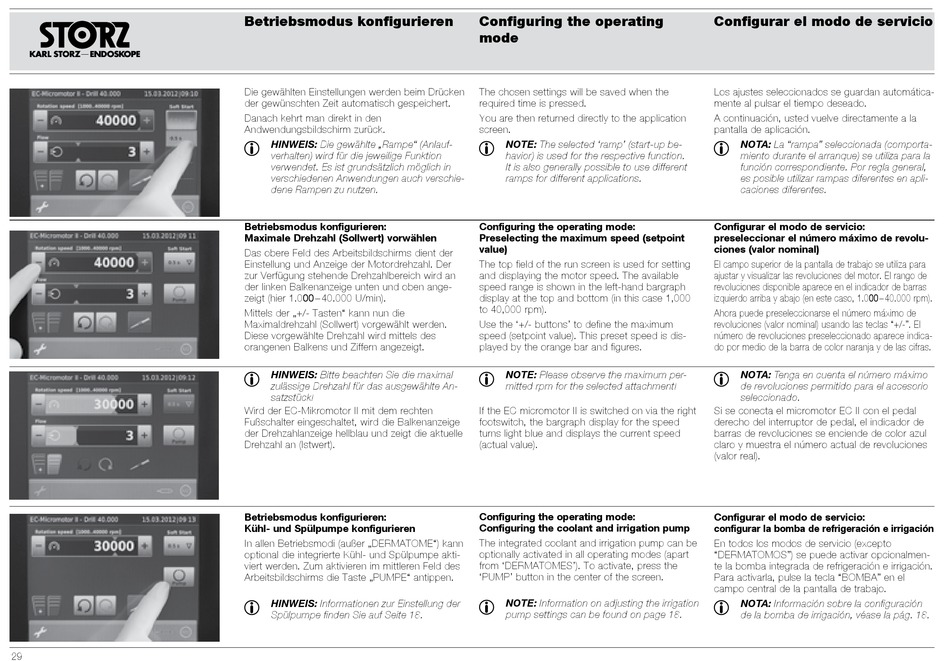

Betriebsmodus konfigurieren
Die gewählten Einstellungen werden beim Drücken
der gewünschten Zeit automatisch gespeichert.
Danach kehrt man direkt in den
Andwendungsbildschirm zurück.
1
HINWEIS: Die gewählte „Rampe" (Anlauf
verhalten) wird für die jeweilige Funktion
verwendet. Es ist grundsätzlich möglich in
verschiedenen Anwendungen auch verschie
dene Rampen zu nutzen.
Betriebsmodus konfigurieren:
Maximale Drehzahl (Sollwert) vorwählen
Das obere Feld des Arbeitsbildschirms dient der
Einstellung und Anzeige der Motordrehzahl. Der
zur Verfügung stehende Drehzahlbereich wird an
der linken Balkenanzeige unten und oben ange-
zeigt (hier 1.000 – 40.000 U/min).
Mittels der „+/- Tasten" kann nun die
Maximaldrehzahl (Sollwert) vorgewählt werden.
Diese vorgewählte Drehzahl wird mittels des
orangenen Balkens und Ziffern angezeigt.
1
HINWEIS: Bitte beachten Sie die maximal
zulässige Drehzahl für das ausgewählte An
satzstück!
Wird der EC-Mikromotor II mit dem rechten
Fußschalter eingeschaltet, wird die Balkenanzeige
der Drehzahlanzeige hellblau und zeigt die aktuelle
Drehzahl an (Istwert).
Betriebsmodus konfigurieren:
Kühl- und Spülpumpe konfigurieren
In allen Betriebsmodi (außer „DERMATOME") kann
optional die integrierte Kühl- und Spülpumpe akti-
viert werden. Zum aktivieren im mittleren Feld des
Arbeitsbildschirms die Taste „PUMPE" antippen.
1
HINWEIS: Informationen zur Einstellung der
Spülpumpe finden Sie auf Seite 18.
Configuring the operating
mode
The chosen settings will be saved when the
required time is pressed.
You are then returned directly to the application
screen.
1
NOTE: The selected 'ramp' (startup be
havior) is used for the respective function.
It is also generally possible to use different
ramps for different applications.
Configuring the operating mode:
Preselecting the maximum speed (setpoint
value)
The top field of the run screen is used for setting
and displaying the motor speed. The available
speed range is shown in the left-hand bargraph
display at the top and bottom (in this case 1,000
to 40,000 rpm).
Use the '+/- buttons' to define the maximum
speed (setpoint value). This preset speed is dis-
played by the orange bar and figures.
1
NOTE: Please observe the maximum per
mitted rpm for the selected attachment!
If the EC micromotor II is switched on via the right
footswitch, the bargraph display for the speed
turns light blue and displays the current speed
(actual value).
Configuring the operating mode:
Configuring the coolant and irrigation pump
The integrated coolant and irrigation pump can be
optionally activated in all operating modes (apart
from 'DERMATOMES'). To activate, press the
'PUMP' button in the center of the screen.
1
NOTE: Information on adjusting the irrigation
pump settings can be found on page 18.
Configurar el modo de servicio
Los ajustes seleccionados se guardan automática-
mente al pulsar el tiempo deseado.
A continuación, usted vuelve directamente a la
pantalla de aplicación.
1
NOTA: La "rampa" seleccionada (comporta
miento durante el arranque) se utiliza para la
función correspondiente. Por regla general,
es posible utilizar rampas diferentes en apli
caciones diferentes.
Configurar el modo de servicio:
preseleccionar el número máximo de revolu-
ciones (valor nominal)
El campo superior de la pantalla de trabajo se utiliza para
ajustar y visualizar las revoluciones del motor. El rango de
revoluciones disponible aparece en el indicador de barras
izquierdo arriba y abajo (en este caso, 1.000 – 40.000 rpm).
Ahora puede preseleccionarse el número máximo de
revoluciones (valor nominal) usando las teclas "+/-". El
número de revoluciones preseleccionado aparece indica-
do por medio de la barra de color naranja y de las cifras.
1
NOTA: Tenga en cuenta el número máximo
de revoluciones permitido para el accesorio
seleccionado.
Si se conecta el micromotor EC II con el pedal
derecho del interruptor de pedal, el indicador de
barras de revoluciones se enciende de color azul
claro y muestra el número actual de revoluciones
(valor real).
Configurar el modo de servicio:
configurar la bomba de refrigeración e irrigación
En todos los modos de servicio (excepto
"DERMATOMOS") se puede activar opcionalmen-
te la bomba integrada de refrigeración e irrigación.
Para activarla, pulse la tecla "BOMBA" en el
campo central de la pantalla de trabajo.
1
NOTA: Información sobre la configuración
de la bomba de irrigación, véase la pág. 18.
