Schematische Darstellung Der Leiterplatte - Reely Cyclone 245 FPV Bedienungsanleitung

5
Der Hauptrotor dreht sich,
aber ein Abheben ist nicht
möglich.
6
Starke Vibrationen des
Quadrocopters.
7
Der Quadrocopter driftet
trotz Anpassung der
Trimmung seitwärts oder
fliegt mit ungleichmäßiger
Geschwindigkeit während
einer linken/rechten Pirouette.
8
Der Quadrocopter driftet trotz
Anpassung der Trimmung
vorwärts.
9
Der Quadrocopter hebt nach
einem Absturz nicht ab.
10
Große Abweichungen im kopflo-
ser Betrieb.

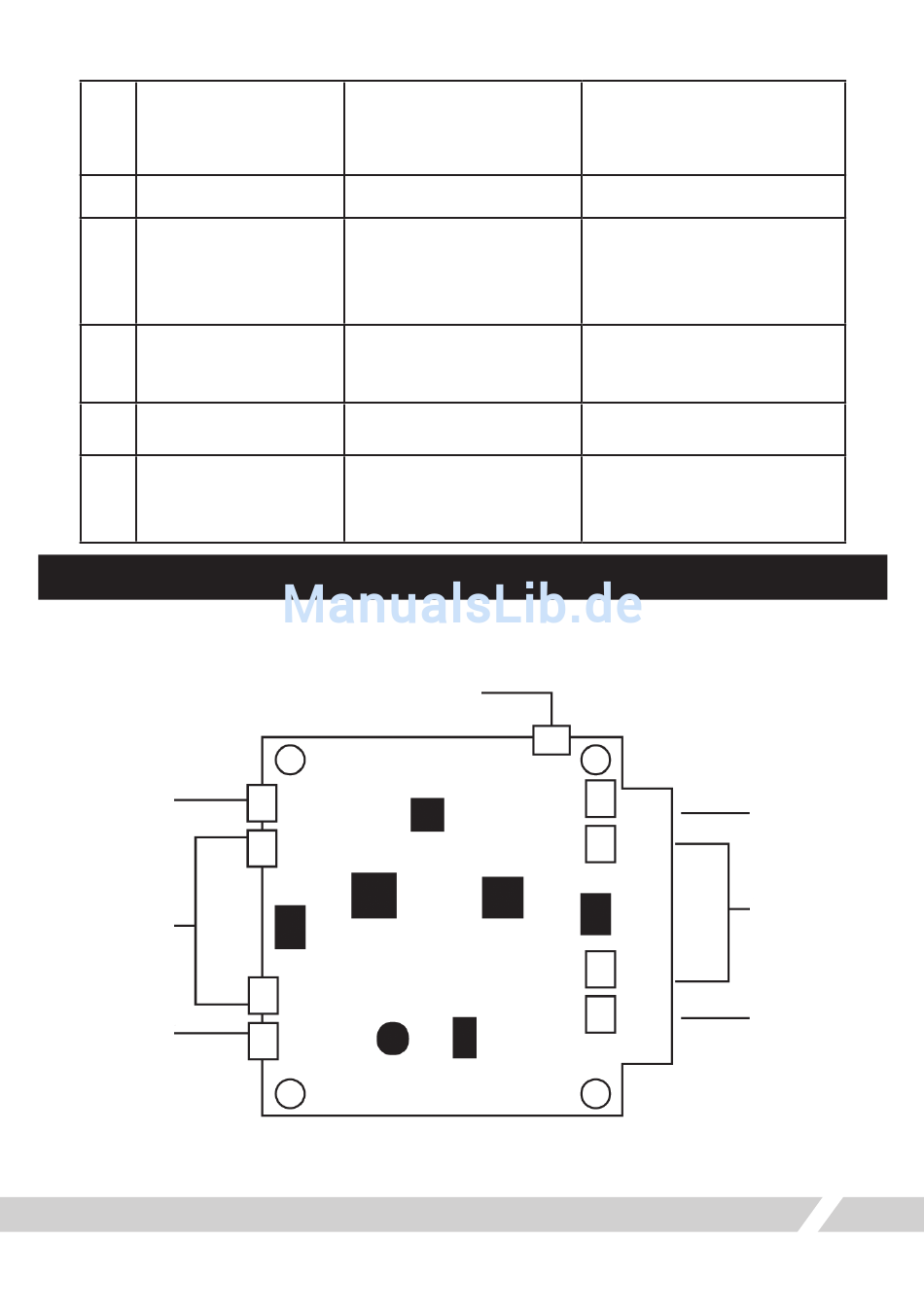

Schematische Darstellung der Leiterplatte

LED-Buchse
(M4)
Motorbuchse
(M4, M1)
LED-Buchse
(M1)
1. Die Rotorblätter sind
beschädigt.
2. Der Quadrocopter-Akku ist
verbraucht.
1. Rotorverformung
1. Beschädigte große Rotoren
2. Beschädigter Heck-
Antriebsmotor
Der Quadrocopter wurde nicht
auf einer ebenen Oberfläche
initialisiert oder korrekt
ausgerichtet.
1. Motor fällt heraus
2. Zahnrad locker
1. Der Quadrocopter wurde nicht auf
einer ebenen Oberfläche initialisiert
oder korrekt ausgerichtet.
2. Der CF-Modus wurde unterbrochen.
Heck-LED-Buchse
11
1. Ersetzen Sie die Hauptrotorpropeller
2. Laden Sie den Akku auf oder
tauschen Sie mit einem vollständig
aufgeladenen Akku aus.
1. Ersetzen Sie den Rotor
Ersetzen Sie den Rotor
Ersetzen Sie den Hauptmotor
Trennen Sie den Flugakku, zentrieren
Sie alle Steuerungstrimmungen und
schalten Sie den Quadrocopter wieder
ein.
1. Montieren Sie den Motor erneut
2. Ziehen Sie das Zahnrad fest
1. Starten Sie den Quadrocopter wieder
mit der richtigen Ausrichtung.
2. Kalibrieren Sie den CF-Modus erneut
(siehe Abschnitt über die CF-Kalibrierung)
LED-Buchse
(M3)
Motorbuchse
(M2, M3)
LED-Buchse
(M2)
