3.3 Montage für die Eck- und Masthalterung
Wenn Sie das Gateway an eine Ecke oder einen Mast befestigen möchten, können Sie es
mithilfe der Halterung für Gateways zur Eck- & Mastmontage (6GT2790-0BE30) montieren.
Beachten Sie dabei, dass die Anschlüsse des Gateways zum Boden ausgerichtet sind. Die
Schrauben sind im Lieferumfang enthalten, die Dübel jedoch nicht.
Gehen Sie wie folgt vor, um das Gateway an einer Ecke / einem Mast zu montieren:
1. Verwenden Sie die Halterung für Gateways zur Eck- & Mastmontage als Vorlage und
zeichnen Sie die Bohrungen an der Ecke / dem Mast vor.
2. Bohren Sie die Löcher mit einem geeigneten Werkzeug.
3. Drücken Sie bei der Eckhalterung die passenden Dübel in die Bohrlöcher.
4. Schrauben Sie die Halterung für Gateways zur Eck- & Mastmontage an die Ecke / den Mast.
5. Schrauben Sie das Gateway mithilfe von Schrauben (M4) an die Halterung für Gateways zur
Eck- & Mastmontage.

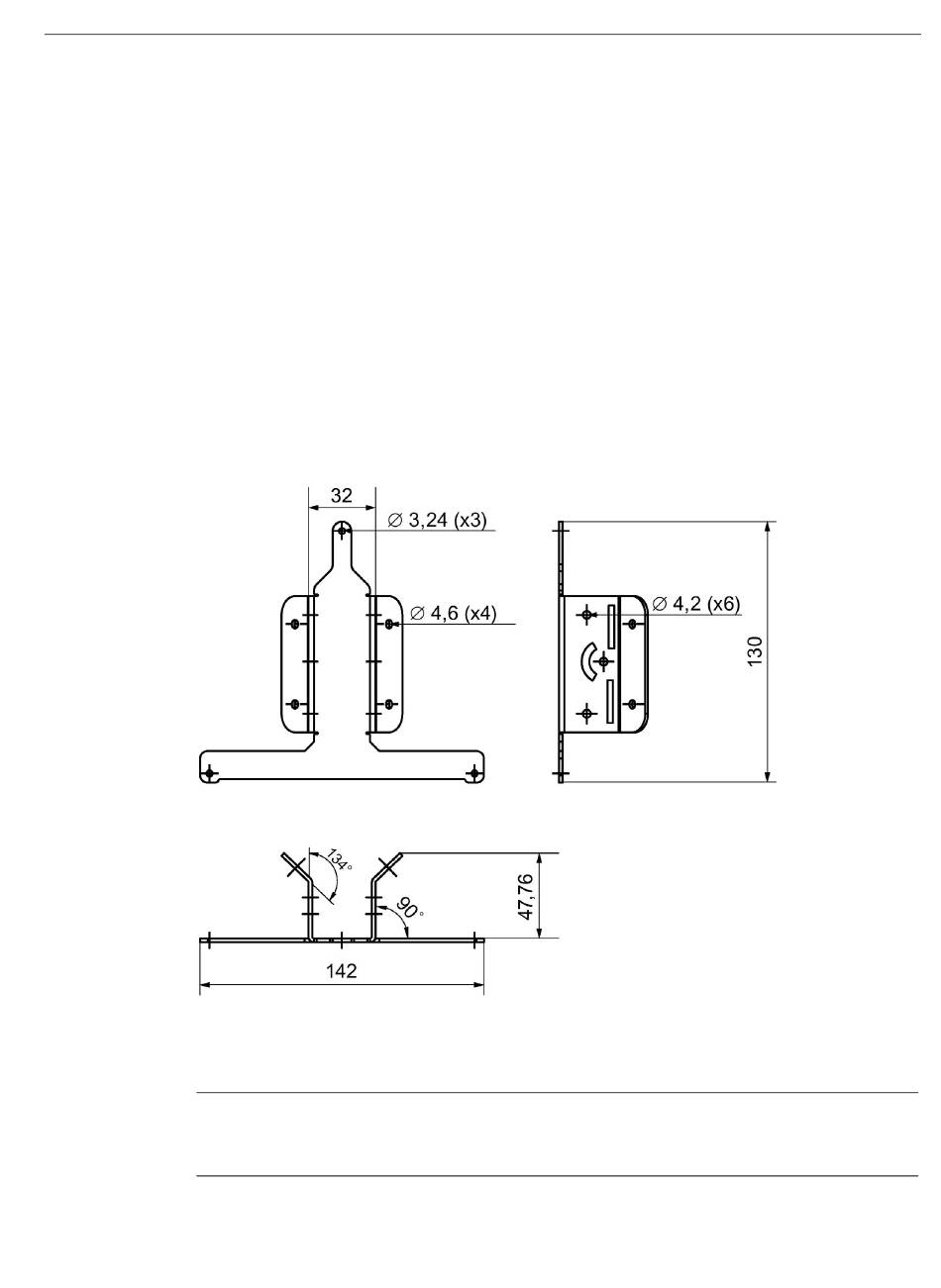

Bild 3-3
Hinweis
Wenn Bohren nicht möglich ist, können Sie die Halterung für Gateways zur Eck- &
Mastmontage z.B. auch mit Kabelbindern an der entsprechenden Stelle befestigen.
SIMATIC RTLS4030G
Betriebsanleitung, 05/2023, C79000-G8900-C515-10
Halterung für Gateways zur Eck- & Mastmontage - alle Maße sind in Millimeter
angegeben
