Spannungsversorgung

Beim Anschluss der Spannungsversorgung an den Netzstecker blinken alle LEDs einen

Moment kurz auf. Sobald Spannung anliegt, leuchtet die Power-LED.

Sie können das Gateway über das Ethernet-Kabel mit Spannung versorgen. In diesem Fall

muss der Netzstecker dicht verschlossen werden, um das Eindringen von Feuchtigkeit zu

vermeiden. Das Gateway besitzt die Klasse 0 nach PoE.

ACHTUNG

Keine gleichzeitige Spannungsversorgung

Versorgen Sie das Gateway nicht gleichzeitig über den Netzstecker- und den PoE-Anschluss

mit Spannung.

Prüfen Sie, ob die Nennspannung der Versorgungsspannung mit den Werten im Kapitel

"Technische Daten (Seite 25)" übereinstimmt.

Montage ohne Halterung

Die Schrauben und die Dübel sind nicht im Lieferumfang enthalten.

Gehen Sie wie folgt vor, um das Gateway ohne Halterung an der Wand zu montieren:

1. Zeichnen Sie die Bohrungen gemäß dem nachfolgenden Bohrbild an der Wand vor.

2. Bohren Sie die Löcher mit einem geeigneten Werkzeug.

3. Drücken Sie die passenden Dübel in die Bohrlöcher.

4. Schrauben Sie das Gateway mithilfe von Schrauben (M4) an die Wand.

Bild 3-1

SIMATIC RTLS4030G

Betriebsanleitung, 05/2023, C79000-G8900-C515-10

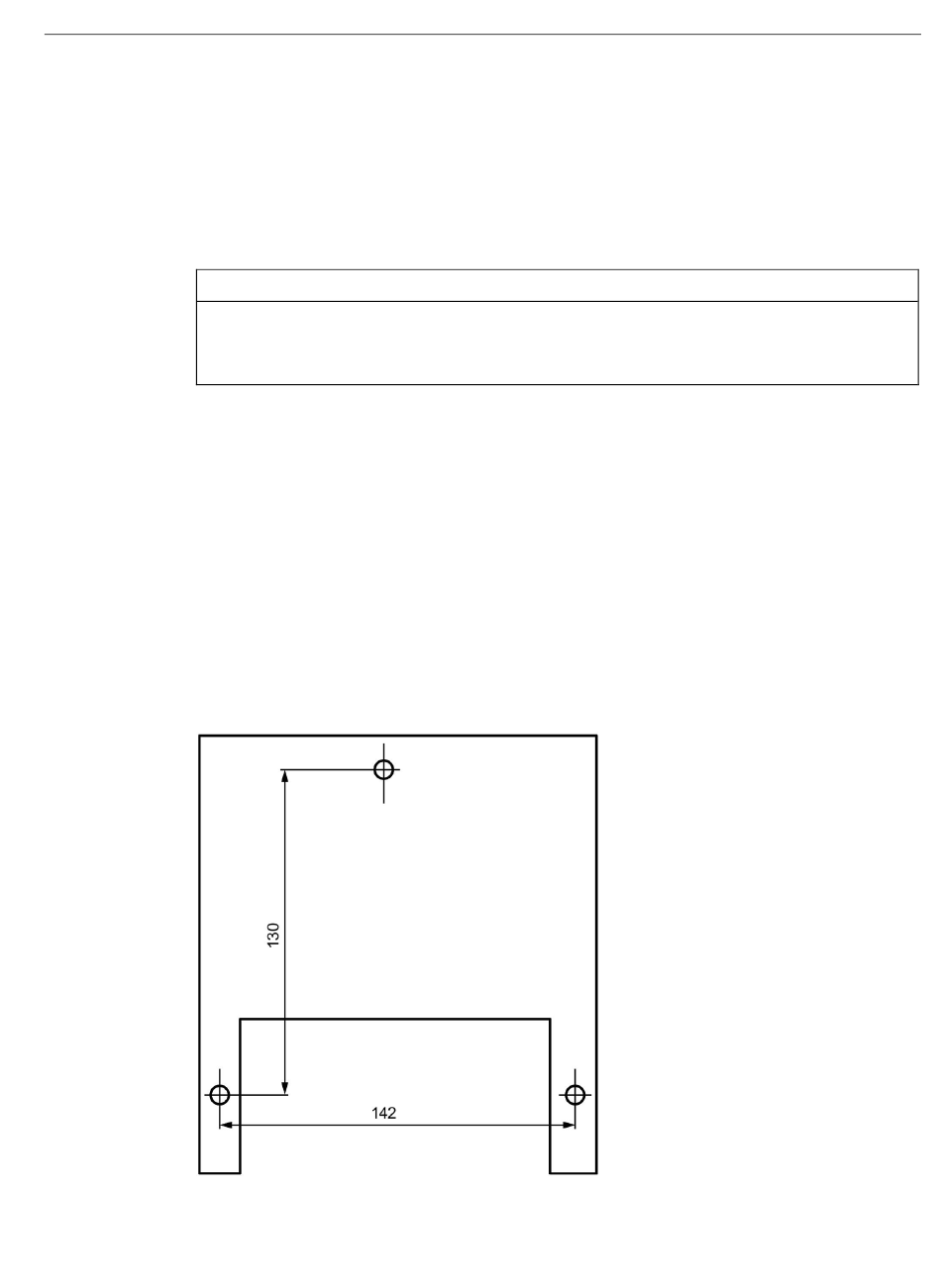

Bohrbild - alle Maße sind in Millimeter angegeben

Montage & Betrieb

3.1 Montagehinweise
