2.3 Pinbelegung

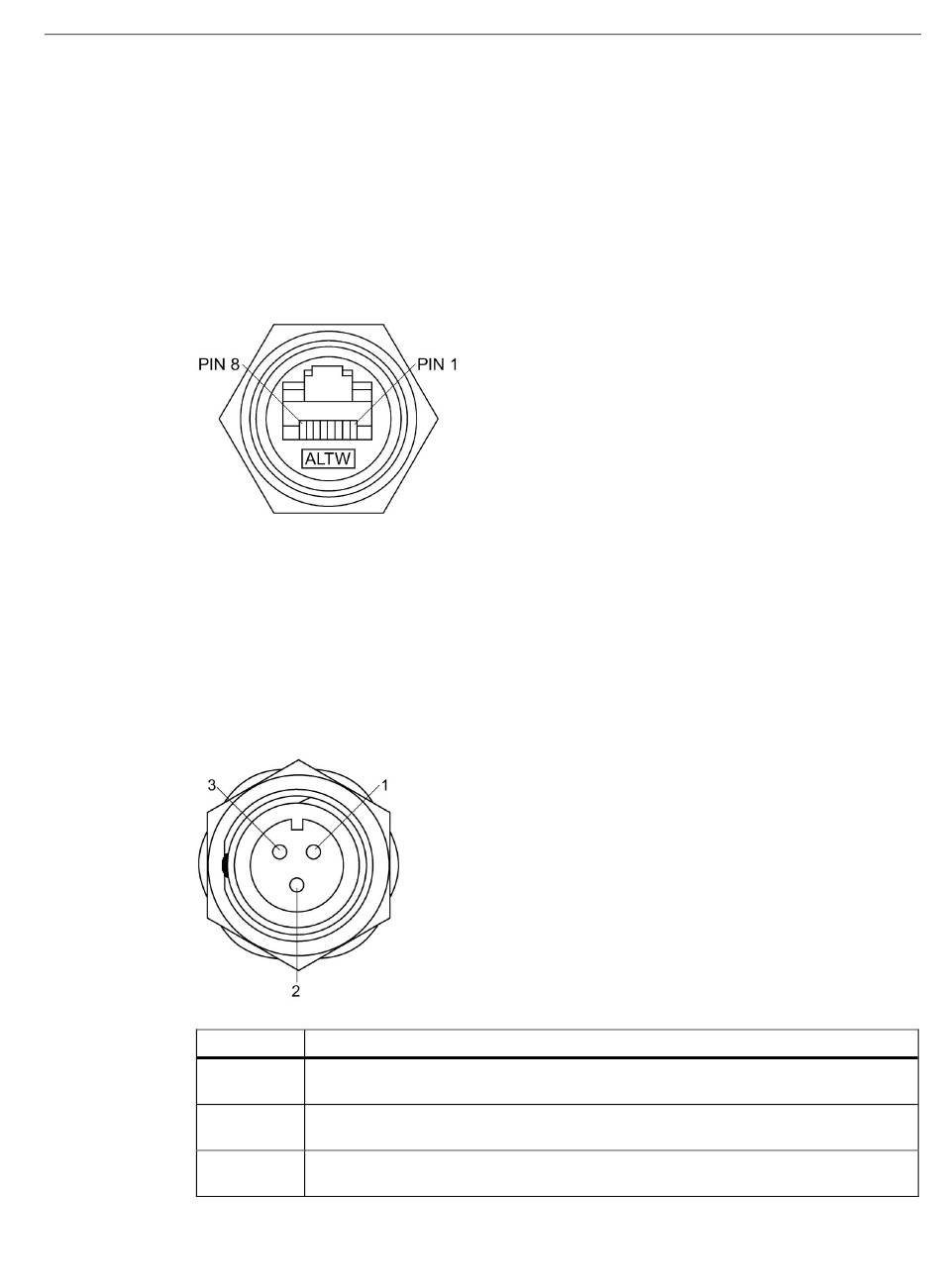

Ethernet-Anschluss RJ45
Das Gateway darf nur über die nachfolgend dargestellten Steckverbinder mit dem Ethernet
verbunden werden.
Stellen Sie beim Anschließen des Ethernet-Kabels sicher, dass der Twist-Lock-Stecker korrekt
einrastet.
Bild 2-1
Anschluss für Spannungsversorgung
• 3-poliger Steckverbinder Buccaneer® PX0412/03P
• Anschlüsse: SA3350/1
• Dichtungsdeckel: PX0480
Die Pins sind wie nachfolgend abgebildet belegt:
Pin
1
2
3
SIMATIC RTLS4030G
Betriebsanleitung, 05/2023, C79000-G8900-C515-10
RJ45-Stecker Amphenol LTW PCP-00AMMA-TLM7001
Beschreibung
Versorgungsspannung (rot)
8 ... 30 V DC
Digitaler Ausgang (braun)
Geschaltete Eingangsspannung, max. Stromstärke 200 mA
Masse-Anschluss (schwarz)
GND (0 V)
Gerätebeschreibung
2.3 Pinbelegung
