PREVOD (UPORABNIŠKI) PRIROČNIK
IMPACT DRILL
PREVIDNOST: PRED UPORABO ORODJA NATANČNO PREBERITE
TA PRIROČNIK IN GA SHRANITE ZA POZNEJŠO UPORABO.
VARNOSTNI PREDPISI
POZOR:
Pred začetkom kakršnih koli dejavnosti, povezanih z nastavljanjem,
popravilom ali vzdrževanjem (npr. zamenjava svedra), izvlecite napajalni
kabel iz omrežne vtičnice.
• Pri udarnem vrtanju nosite ščitnike za ušesa. Izpostavljenost hrupu
lahko povzroči izgubo sluha.
• Uporabite pomožno(-e) držalo(-a), če je(so) priloženo(-a) orodju.
Izpuščeno upravljanje lahko povzroči telesne poškodbe.
• Električno orodje držite za izolirane oprijemalne površine, kadar
izvajate postopek, pri katerem se lahko rezalni pribor dotakne skrite
napeljave ali lastnega kabla. Če se rezalni pribor dotakne žice pod
napetostjo, lahko izpostavljeni kovinski deli električnega orodja
postanejo "pod napetostjo" in lahko povzročijo električni udar.
• Pred priključitvijo električnega orodja vsakič preverite napajalni
kabel in ga v primeru poškodbe predajte pooblaščeni servisni
delavnici v zamenjavo.
• Pri delu z električnim orodjem ga držite v obeh rokah, pri tem pa
ohranite stabilen položaj telesa.
• Ne dotikajte se vrtečih se delov. Dotik vrtečih se delov električnega
orodja, zlasti opreme, lahko povzroči telesne poškodbe.
• Preden električno orodje odložite, počakajte, da se popolnoma
ustavi. Delovno orodje se lahko zatakne in povzroči izgubo nadzora
nad električnim orodjem.
• Če se delovno orodje zatakne, takoj izklopite električno orodje,
pripravite se tudi na velik reakcijski navor.
• Obdelani material pritrdite na stabilno površino in ga pritrdite z
objemkami ali držali, da se ne premakne. Takšna pritrditev
obdelovanca je varnejša od držanja obdelovanca v roki.
• Napajalni kabel električnega orodja mora biti vedno na varni strani,
kjer ni nevarnosti, da bi se zaradi delovanja električnega orodja
nenamerno poškodoval.
• Opis nepravilne uporabe: Ne mečite električnega orodja, ne
preobremenjujte ga, ne potapljajte ga v vodo ali druge tekočine, ne
uporabljajte ga za mešanje lepil ali cementnih malt, ne obešajte, ne
prenašajte, ne vlečite ali odklopite električnega orodja z vlečenjem
kabla.
OPOZORILO: Ta naprava je zasnovana za delovanje v zaprtih prostorih.
Predvideva se, da je zasnova varna, uporabljajo se zaščitni ukrepi in
dodatni varnostni sistemi, kljub temu pa pri delu vedno obstaja majhno
tveganje za poškodbe.

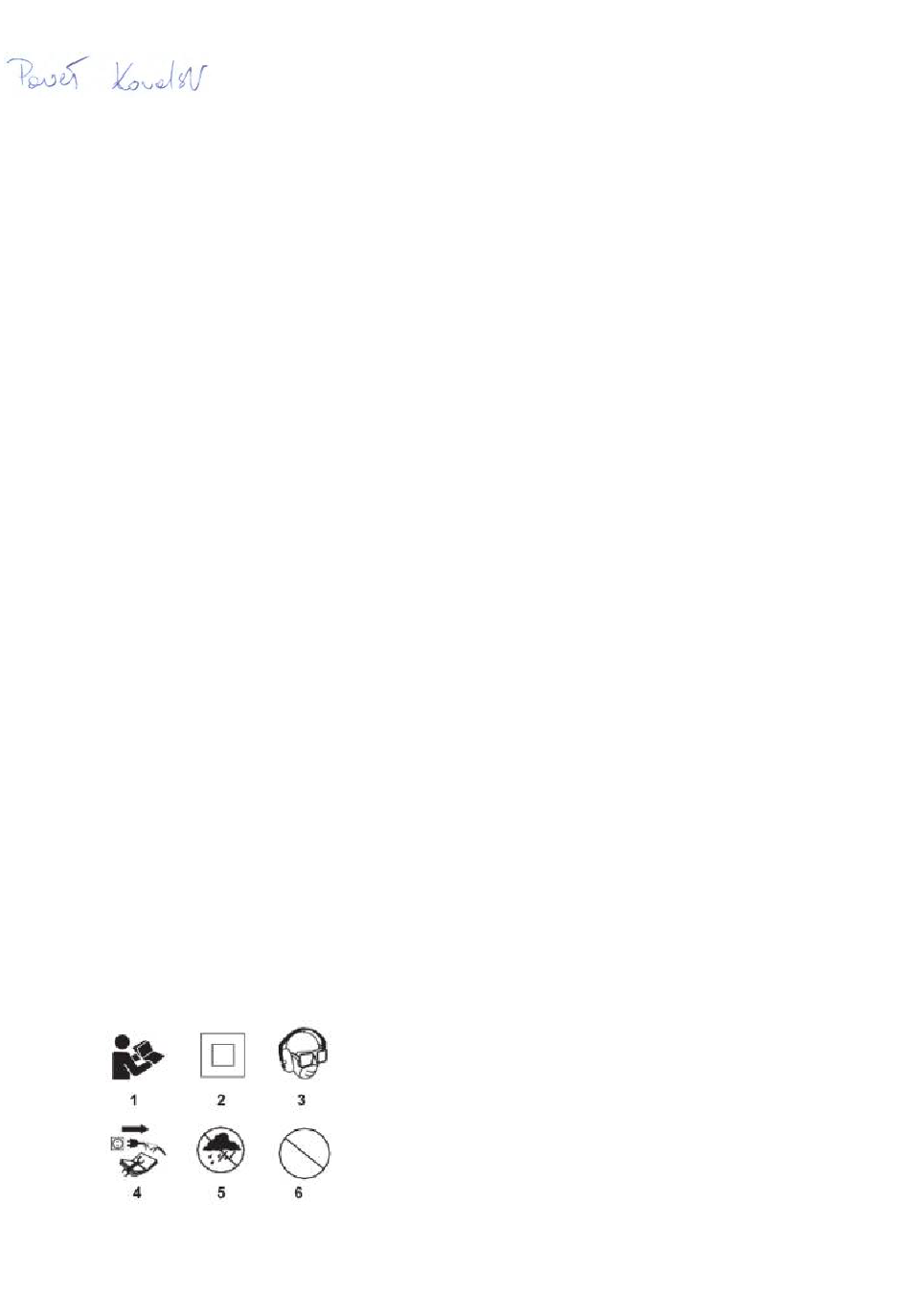

RAZLAGA SIMBOLOV
1. Preberite navodila za uporabo, upoštevajte opozorila in varnostne
pogoje v njih.
2. Naprava z izolacijo razreda II.
3. Uporabljajte osebne zaščitne ukrepe (zaščitna očala, ščitnike za
ušesa, protiprašno masko).
SL
58G722
4. Pred začetkom vzdrževanja ali delovanja odklopite napajalni kabel.
5. Zaščita pred dežjem.
6. Orodje hranite stran od otrok.
RAZLAGA ŠTEVILK
Spodnji seznam se nanaša na elemente naprave, ki so prikazani na
risanih straneh tega priročnika.
1. Držalo vrtalnika
2. Stikalo načina delovanja
3. Gumb za zaklepanje stikala
4. Stikalo za izbiro smeri
5. Kolesce za nadzor hitrosti vrtenja
6. Stikalo
7. Dodatni ročaj
8. Palica za merjenje globine
9. Prestavno stikalo
* Med izdelkom in risbo se lahko pojavijo razlike.
OPIS
Udarni vrtalniki so ročna električna orodja z razredom izolacije
II. Orodja poganjajo enofazni komutatorski motorji z zmanjšano
vrtilno hitrostjo z zobniškim prenosom. Ta vrsta električnih orodij se
pogosto uporablja za izdelavo lukenj v les, lesne materiale, kovine,
keramiko in plastiko (brez udarcev, samo z vrtenjem) ter beton,
opeko in podobno (z udarci). Področje uporabe zajema popravila in
gradbena dela, obdelavo lesa in vsa dela iz področja individualnih,
ljubiteljskih dejavnosti (majstrstvo).
Električno orodje uporabljajte le v skladu z navodili proizvajalca.
VSEBINE
1. Dodatni ročaj1
2. Palica za merjenje globine1
3. Ključ - ročno kolo1
4. Vrtalniki
5. Prenosni kovček1
DELOVANJE
NAMESTITEV DODATNEGA ROČAJA
Zaradi osebne varnosti je priporočljivo vedno uporabljati dodatni
ročaj (7). Možnost obračanja dodatnega ročaja, preden se vpne na
telo vrtalnika, omogoča izbiro najbolj udobnega položaja za
določene delovne razmere.
• Z vrtenjem proti smeri urinega kazalca sprostite blokado kolesa, ki
blokira objemko dodatnega ročaja (7).
• Dodatni ročaj (7) potisnite čez cilindrični del telesa vrtalnika.
• Obrnite se za najbolj udoben položaj.
• Zavrtite blokado kolesa dodatnega ročaja (7) v smeri urinega
kazalca, da ga vpnete.
NAMESTITEV MERILNIKA GLOBINE
Za omejevanje globine vrtanja v material se uporablja merilna palica za
globino (8).
• Razrahljajte blokado kolesa, ki blokira objemko dodatnega ročaja
(7).
• Potisnite palico globinomera (8) v luknjo v dodatnem ročaju.
• Nastavite želeno globino vrtanja.
• Pritrdite ga tako, da zategnete ključavnico dodatnega ročaja (7).
NAMESTITEV DELOVNIH ORODIJ
Električno orodje odklopite iz električnega omrežja.
• Vstavite ključ v eno od lukenj na obodu vrtalnega držala (1).
• Odprite čeljusti do želene dimenzije.
• Vstavite valjasto svedrno držalo v vpenjalnik (1) in ga potisnite do
roba.
• S ključem (vstavite ga v tri luknje na obodu vrtalnega vpenjalnega
držala) zategnite čeljusti na držalu vrtalnika.
Ne pozabite, da po končani namestitvi ali odstranitvi svedra vedno
odstranite ključ iz vpenjala.
DELOVANJE / NASTAVITVE
VKLOP/IZKLOP
Napetost električnega omrežja se mora ujemati z napetostjo na
nalepki vrtalnika.
Vklop - pritisnite stikalo (6) in ga držite v tem položaju.
Izklop - sprostite pritisk na stikalo (6).
Zaklepanje stikala (neprekinjeno delovanje) Vklop:
