A tervezés feltételezhetően biztonságos, védőintézkedéseket és
kiegészítő biztonsági rendszereket alkalmaznak, ennek ellenére mindig
fennáll a munkahelyi sérülések kis kockázata.

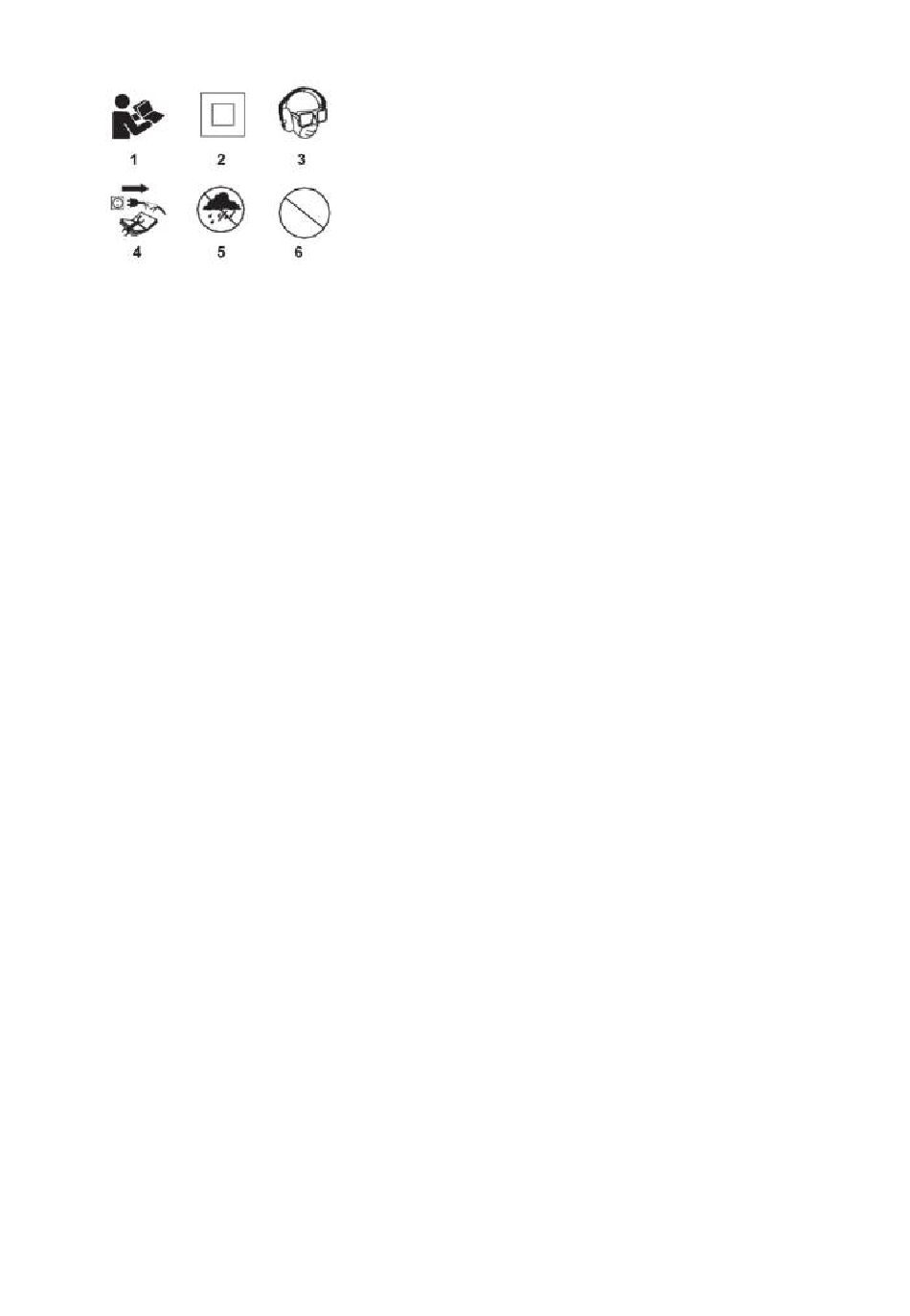

SZIMBÓLUMOK MAGYARÁZATA
1. Olvassa el a használati útmutatót, tartsa be az abban szereplő
figyelmeztetéseket és biztonsági feltételeket.
2. II. osztályú szigeteléssel rendelkező készülék.
3. Használjon egyéni védőintézkedéseket (védőszemüveg, fülvédő,
porvédő maszk).
4. A karbantartás vagy a működés megkezdése előtt húzza ki a
tápkábelt.
5. Véd az eső ellen.
6. Tartsa a szerszámot távol a gyermekektől.
SZÁMOK MAGYARÁZATA
Az
alábbi
felsorolás
a
készülékelemekre vonatkozik.
1. Fúrótokmány
2. Működési mód kapcsoló
3. Kapcsoló reteszelő gomb
4. Irányválasztó kapcsoló
5. Kerék a fordulatszám-szabályozáshoz
6. Switch
7. Kiegészítő fogantyú
8. Mélységmérő rúd
9. Sebességváltó kapcsoló
*A termék és a rajz között eltérések lehetnek.
LEÍRÁS
Az ütvefúrók kézi működtetésű, szigetelési osztályú elektromos
szerszámok.
II. A szerszámokat egyfázisú kommutátoros motorok hajtják,
amelyek fordulatszámát fogaskerekes áttétellel csökkentik. Az ilyen
típusú motoros szerszámokat széles körben használják lyukak
készítésére fában, faalapú anyagokban, fémekben, kerámiákban és
műanyagokban (ütés nélküli, csak forgási üzemmód), valamint
betonban, téglában és hasonlókban (ütőhatással). A felhasználási
terület kiterjed a javítási és építési munkákra, a famegmunkálásra és
az egyéni, amatőr tevékenységek (barkácsolás) körébe tartozó
bármilyen munkára.
Az elektromos szerszámot csak a gyártó utasításainak megfelelően
használja.
TARTALOM
1. Kiegészítő fogantyú1
db
2. Mélységmérő rúd1
db
3. Kulcs - kézikerék1
db
4. Fúrók
1 db
5. Hordtáska1
db
ÜZEMELTETÉS
KIEGÉSZÍTŐ FOGANTYÚ FELSZERELÉSE
Személyi biztonsági okokból ajánlott mindig a kiegészítő fogantyút
(7) használni. A kiegészítő fogantyú elforgatásának lehetősége,
mielőtt a fúrótestre rögzítenék, lehetővé teszi a legkényelmesebb
pozíció kiválasztását az adott munkakörülményekhez.
• Az óramutató járásával ellentétes irányban elforgatva lazítsa meg a
kiegészítő fogantyú (7) gallérját rögzítő kerékzárat.
• Csúsztassa a kiegészítő fogantyú (7) gallérját a fúrótest hengeres
része fölé.
• Forduljon a legkényelmesebb pozícióba.
• A kiegészítő fogantyú kerékzárát (7) az óramutató járásával
megegyező irányban elforgatva rögzítse a fogantyút.
MÉLYSÉGMÉRŐ TELEPÍTÉSE
jelen
kézikönyv
rajzlapjain
A mélységmérő rúd (8) a fúrás anyagba való behatolásának mélységének
korlátozására szolgál.
• Lazítsa meg a kerékzárat, amely blokkolja a kiegészítő fogantyú (7)
gallérját.
• Csúsztassa a mélységmérő rudat (8) a kiegészítő fogantyúgallérban
lévő furatba.
• Állítsa be a kívánt fúrási mélységet.
• Rögzítse a kiegészítő fogantyú (7) gallérjának kerékzárának
meghúzásával.
MUNKAESZKÖZÖK TELEPÍTÉSE
Húzza ki az elektromos szerszámot az áramforrásból.
• Helyezze be a kulcsot a fúrótokmány (1) egyik furatába.
• Nyissa ki a pofákat a kívánt méretre.
• Helyezze be a hengeres fúrószárat a fúrótokmányba (1), és nyomja
a végállásig.
• Húzza meg a fúrószár pofáit a kulccsal (dugja be a fúrótokmány
kerületén lévő három lyukba).
Ne feledje, hogy a kulcsot mindig vegye ki a tokmányból, miután befejezte
a fúró beszerelését vagy eltávolítását.
MŰKÖDÉS / BEÁLLÍTÁSOK
BEKAPCSOLÁS / KIKAPCSOLÁS
A hálózati feszültségnek meg kell egyeznie a fúrógép címkéjén
feltüntetett feszültséggel.
Bekapcsolás - nyomja meg a kapcsológombot (6), és tartsa ebben a
ábrázolt
helyzetben.
Kikapcsolás - engedje el a nyomást a kapcsolón (6).
A kapcsoló reteszelése (folyamatos működés) Bekapcsolás:
• Nyomja meg a kapcsológombot (6), és tartsa ebben a helyzetben.
• Nyomja meg a kapcsoló reteszelő gombját (3) (A ábra).
• Engedje fel a nyomást a kapcsológombon (6).
Kikapcsolás:
• Nyomja meg és engedje el a kapcsológombot (6).
Az orsó fordulatszám-tartománya a kapcsológomb megnyomásával
szabályozható.
KERÉK AZ ORSÓ FORDULATSZÁMÁNAK BEÁLLÍTÁSÁHOZ
A fúró lehetővé teszi a különböző orsófordulatszámokkal való működést.
Ez a kerékkel (5) szabályozható (A ábra). A fordulatszám-szabályozásra
szolgáló kerék
kapcsológomb (6) nyomásának növelésével vagy csökkentésével
fokozatmentesen állítható.
• Növelje a sebességet a kerék (5) óramutató járásával megegyező
irányba történő elforgatásával.
• Csökkentse a sebességet a kerék (5) óramutató járásával ellentétes
irányba történő elfordításával.
* Lásd a keréken található grafikus szimbólumokat a fordulatszám-
szabályozáshoz vagy a kapcsolóhoz.
Válassza ki a megfelelő fordulatszámot, amikor a fúrógép terhelés nélkül,
lenyomott kapcsoló reteszelőgombbal működik. A meghatározott
fordulatszám terhelés alatt csökkenhet.
SEBESSÉGVÁLTÁS
A fúrógép sebességváltóval (9) van felszerelve, amely kiszélesíti a
fordulatszám-tartományt (E ábra).
I. fogaskerék: alacsonyabb fordulatszám-tartomány - nagy átmérőjű
furatokhoz vagy kemény anyagok megmunkálásához.
II. fogaskerék: nagyobb fordulatszám-tartomány - kis átmérőjű furatokhoz
vagy puha anyagok megmunkálásához.
Állítsa a sebességváltó kapcsolót (9) a feldolgozott anyagtól függően a
megfelelő állásba. Ha a kapcsoló blokkolva van és nem lehet elmozdítani,
fordítsa el kissé az orsót.
Soha ne változtassa meg a sebességváltó kapcsoló helyzetét a
fúrógép
működése közben. Ez
szerszámot.
BALRA - JOBBRA FORGÁSIRÁNY
Válassza ki az orsó forgási irányát a választókapcsolóval (4) (A ábra). Az
óramutató járásával megegyező irányú forgás - állítsa a kapcsolót (4) a
bal szélső állásba.
Az óramutató járásával ellentétes irányú forgatás - állítsa a kapcsolót (4)
a jobb szélső állásba.
* Bizonyos esetekben az irányválasztó kapcsoló forgásirányra vonatkozó
pozíciója eltérhet a megadottól. Kérjük, tekintse meg a kapcsolón vagy a
szerszámtestben elhelyezett grafikus jeleket.
14
minden egyes
beállításánál
károsíthatja az
a fordulatszám a
elektromos
