Anschließen
3.2 Prinzipschaltbild
3.2
Prinzipschaltbild

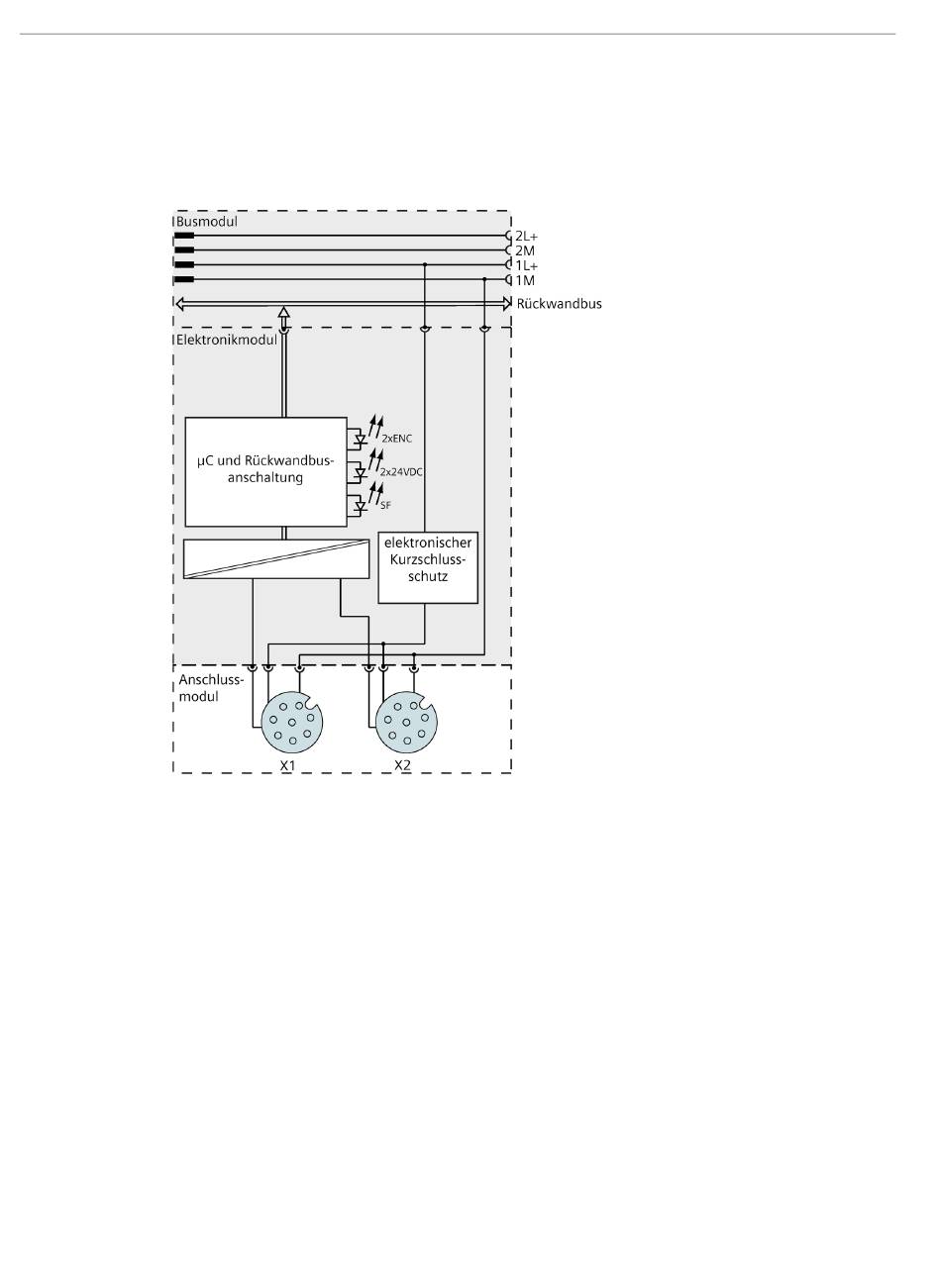

Das folgende Bild zeigt das Prinzipschaltbild des EM 2xSSI. 2L+ wird vom EM 2xSSI nicht
verwendet.
Bild 3-1
14
Prinzipschaltbild
Elektronikmodul EM 2xSSI (6ES7147-4BB00-0AA0), Anschlussmodul CM SSI 2 x M12 (6ES7194-4CC00-0AA0)
Gerätehandbuch, 04/2024, A5E53435788-AA
