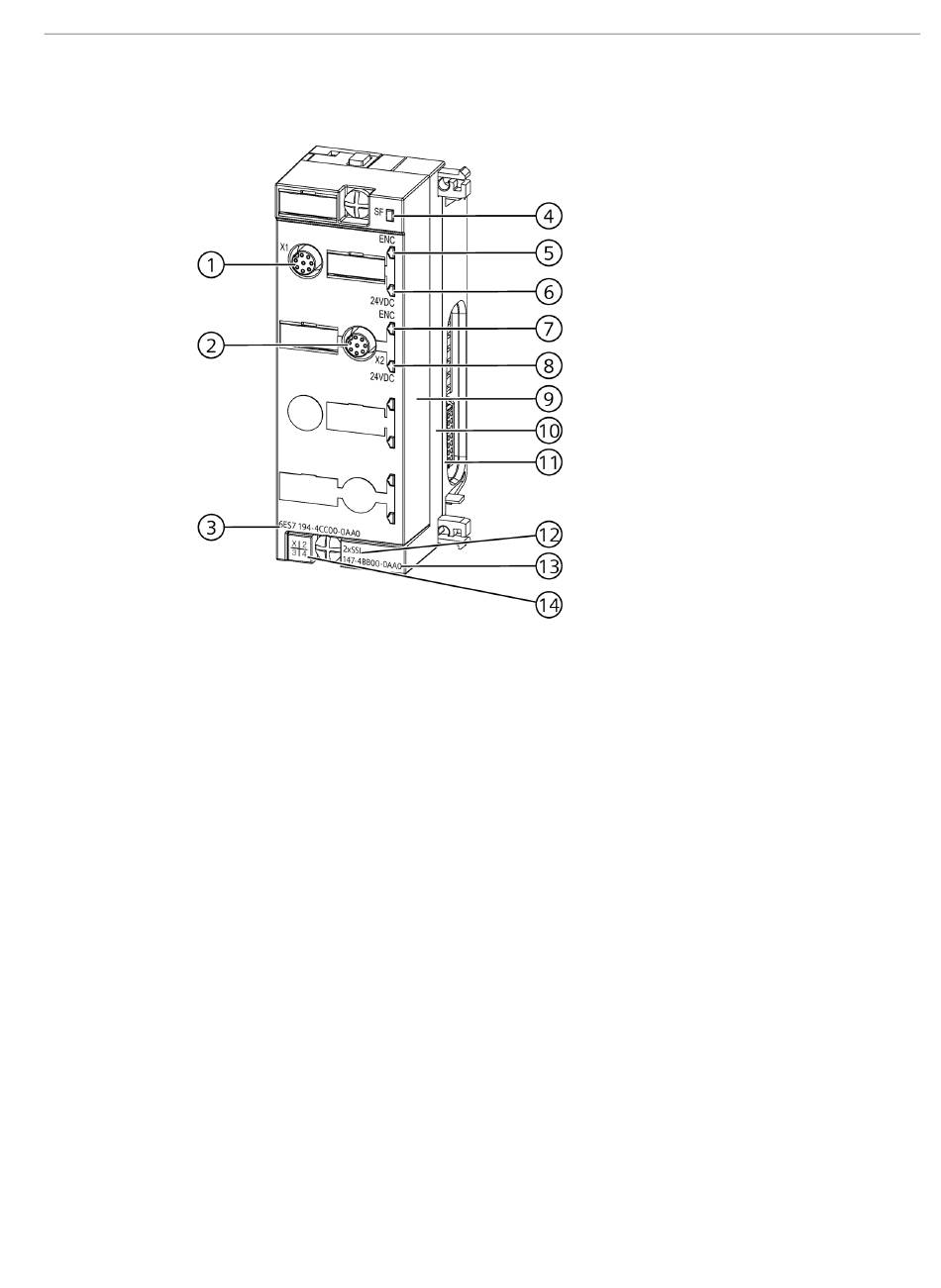

Ansicht des Moduls
① Buchse X1 (Kanal 0)
② Buchse X2 (Kanal 1)
③ Artikelnummer Anschlussmodul
④ LED für Diagnose
⑤ LED für Status SSI-Telegramm Kanal 0
⑥ LED für 24 V-Geberversorgung Kanal 0
⑦ LED für Status SSI-Telegramm Kanal 1
Bild 2-1
Eigenschaften
Das Elektronikmodul EM 2xSSI hat folgende Eigenschaften:
• Zwei Kanäle für Positionswerterfassung mit SSI-Absolutwertgebern
• Telegrammlänge 10 bis 40 Bit, Positionswertbereich 25 Bit
• Übertragungsrate 125 kHz bis 2 MHz
• 24 V-Geberversorgung, kurzschlussfest
• Diagnose
• Reduzierter Adressraum (4 Byte Rückmeldeschnittstelle, keine Steuerschnittstelle) für
High-Performance-Anwendungen
Elektronikmodul EM 2xSSI (6ES7147-4BB00-0AA0), Anschlussmodul CM SSI 2 x M12 (6ES7194-4CC00-0AA0)
Gerätehandbuch, 04/2024, A5E53435788-AA
Ansicht des Elektronikmoduls mit Anschlussmodul und Busmodul
⑧ LED für 24 V-Geberversorgung Kanal 1
⑨ Anschlussmodul
⑩ Elektronikmodul
⑪ Busmodul
⑫ Modulbezeichnung Elektronikmodul
⑬ Artikelnummer Elektronikmodul
⑭ Funktionsstand Elektronikmodul
