Anschließen
3.1 Anschlussbelegung
Das EM 2xSSI kann SSI-Gebersignale verarbeiten. Diese werden mit D (Daten) und C (Takt)
bezeichnet und verwenden den RS422-Signalstandard.
Ein RS422-Gebersignal verwendet jeweils ein Leitungspaar und die Information wird als
Differenzspannung übertragen. Dadurch werden RS422-Gebersignale auch bei höheren
Frequenzen über längere Entfernungen störsicher übertragen. Die RS422-Leitungspaare
müssen jeweils im Kabel verdrillt sein.
Die Eingänge sind gegen den Rückwandbus potenzialgetrennt. Die Buchse X1 ist Kanal 0
zugeordnet. Die Buchse X2 ist Kanal 1 zugeordnet.
Anschlussbelegung am Anschlussmodul CM SSI 2 x M12
In der folgenden Tabelle finden Sie die Anschlussbelegung des EM 2xSSI am Anschlussmodul
CM SSI 2 x M12. Sie müssen für den Geberanschluss geschirmte Leitungen verwenden.

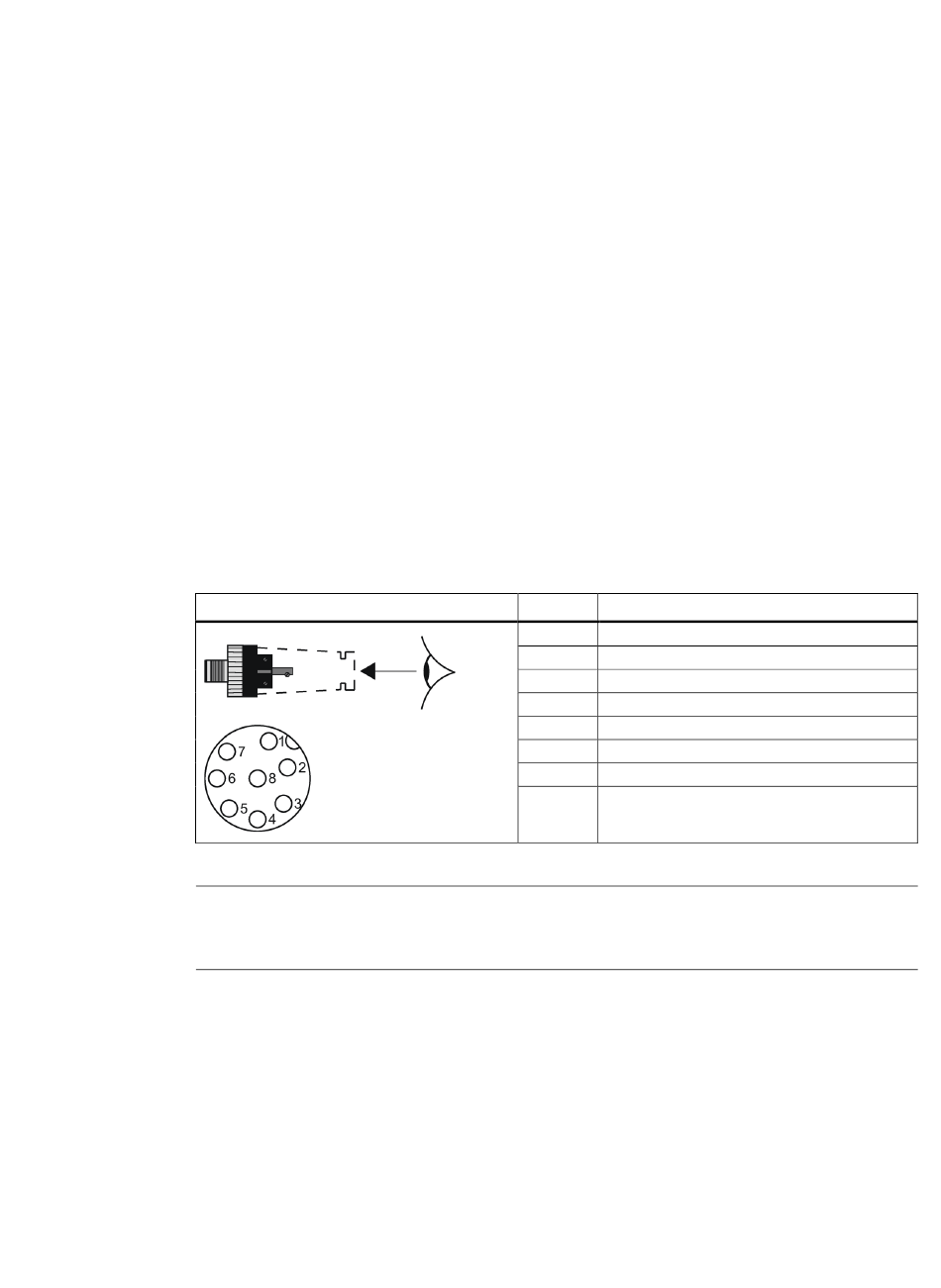

Ansicht Kupplungsstecker
Hinweis
Es wird empfohlen, die interne 24 V-Geberversorgung zu verwenden. Somit ist keine externe
Geberversorgung notwendig.
Elektronikmodul EM 2xSSI (6ES7147-4BB00-0AA0), Anschlussmodul CM SSI 2 x M12 (6ES7194-4CC00-0AA0)
Gerätehandbuch, 04/2024, A5E53435788-AA
Klemme Belegung X1 (Kanal 0) und X2 (Kanal 1)
1 Eingangssignal: SSI-Taktsignal +C
2 Eingangssignal: SSI-Taktsignal -C
3 Eingangssignal: SSI-Datensignal +D
4 Eingangssignal: SSI-Datensignal -D
5 nicht belegt
6 nicht belegt
7 24 V-Geberversorgung 1L+
8 Masse Geberversorgung 1M
