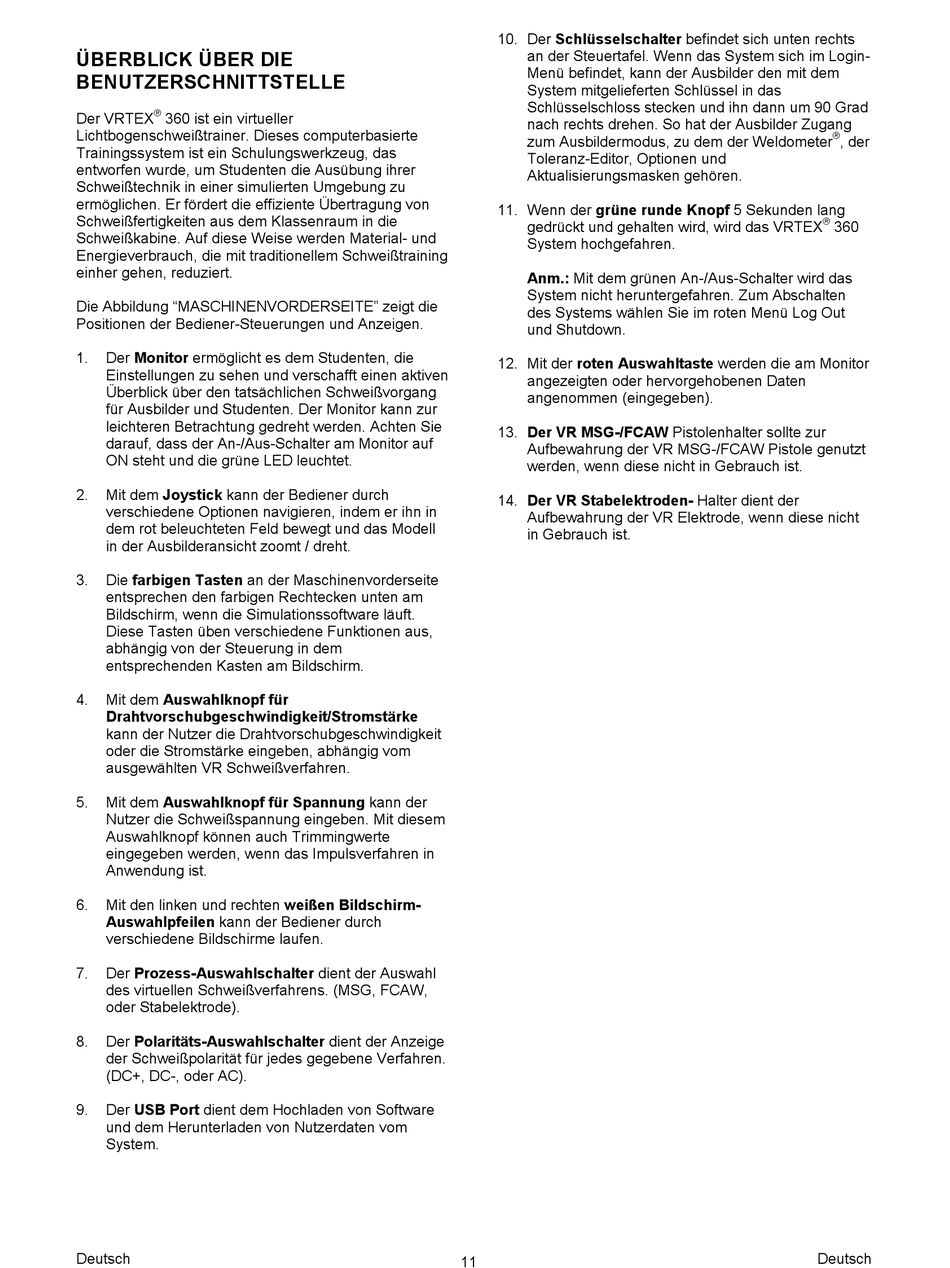

ÜBERBLICK ÜBER DIE
BENUTZERSCHNITTSTELLE
®
Der VRTEX 360 ist ein virtueller
Lichtbogenschweißtrainer. Dieses computerbasierte
Trainingssystem ist ein Schulungswerkzeug, das
entworfen wurde, um Studenten die Ausübung ihrer
Schweißtechnik in einer simulierten Umgebung zu
ermöglichen. Er fördert die effiziente Übertragung von
Schweißfertigkeiten aus dem Klassenraum in die
Schweißkabine. Auf diese Weise werden Material- und
Energieverbrauch, die mit traditionellem Schweißtraining
einher gehen, reduziert.
Die Abbildung "MASCHINENVORDERSEITE" zeigt die
Positionen der Bediener-Steuerungen und Anzeigen.
1. Der Monitor ermöglicht es dem Studenten, die
Einstellungen zu sehen und verschafft einen aktiven
Überblick über den tatsächlichen Schweißvorgang
für Ausbilder und Studenten. Der Monitor kann zur
leichteren Betrachtung gedreht werden. Achten Sie
darauf, dass der An-/Aus-Schalter am Monitor auf
ON steht und die grüne LED leuchtet.
2. Mit dem Joystick kann der Bediener durch
verschiedene Optionen navigieren, indem er ihn in
dem rot beleuchteten Feld bewegt und das Modell
in der Ausbilderansicht zoomt / dreht.
3. Die farbigen Tasten an der Maschinenvorderseite
entsprechen den farbigen Rechtecken unten am
Bildschirm, wenn die Simulationssoftware läuft.
Diese Tasten üben verschiedene Funktionen aus,
abhängig von der Steuerung in dem
entsprechenden Kasten am Bildschirm.
4. Mit dem Auswahlknopf für
Drahtvorschubgeschwindigkeit/Stromstärke
kann der Nutzer die Drahtvorschubgeschwindigkeit
oder die Stromstärke eingeben, abhängig vom
ausgewählten VR Schweißverfahren.
5. Mit dem Auswahlknopf für Spannung kann der
Nutzer die Schweißspannung eingeben. Mit diesem
Auswahlknopf können auch Trimmingwerte
eingegeben werden, wenn das Impulsverfahren in
Anwendung ist.
6. Mit den linken und rechten weißen Bildschirm-
Auswahlpfeilen kann der Bediener durch
verschiedene Bildschirme laufen.
7. Der Prozess-Auswahlschalter dient der Auswahl
des virtuellen Schweißverfahrens. (MSG, FCAW,
oder Stabelektrode).
8. Der Polaritäts-Auswahlschalter dient der Anzeige
der Schweißpolarität für jedes gegebene Verfahren.
(DC+, DC-, oder AC).
9. Der USB Port dient dem Hochladen von Software
und dem Herunterladen von Nutzerdaten vom
System.
Deutsch
10. Der Schlüsselschalter befindet sich unten rechts
an der Steuertafel. Wenn das System sich im Login-
Menü befindet, kann der Ausbilder den mit dem
System mitgelieferten Schlüssel in das
Schlüsselschloss stecken und ihn dann um 90 Grad
nach rechts drehen. So hat der Ausbilder Zugang
zum Ausbildermodus, zu dem der Weldometer
Toleranz-Editor, Optionen und
Aktualisierungsmasken gehören.
11. Wenn der grüne runde Knopf 5 Sekunden lang
gedrückt und gehalten wird, wird das VRTEX
System hochgefahren.
Anm.: Mit dem grünen An-/Aus-Schalter wird das
System nicht heruntergefahren. Zum Abschalten
des Systems wählen Sie im roten Menü Log Out
und Shutdown.
12. Mit der roten Auswahltaste werden die am Monitor
angezeigten oder hervorgehobenen Daten
angenommen (eingegeben).
13. Der VR MSG-/FCAW Pistolenhalter sollte zur
Aufbewahrung der VR MSG-/FCAW Pistole genutzt
werden, wenn diese nicht in Gebrauch ist.
14. Der VR Stabelektroden- Halter dient der
Aufbewahrung der VR Elektrode, wenn diese nicht
in Gebrauch ist.
