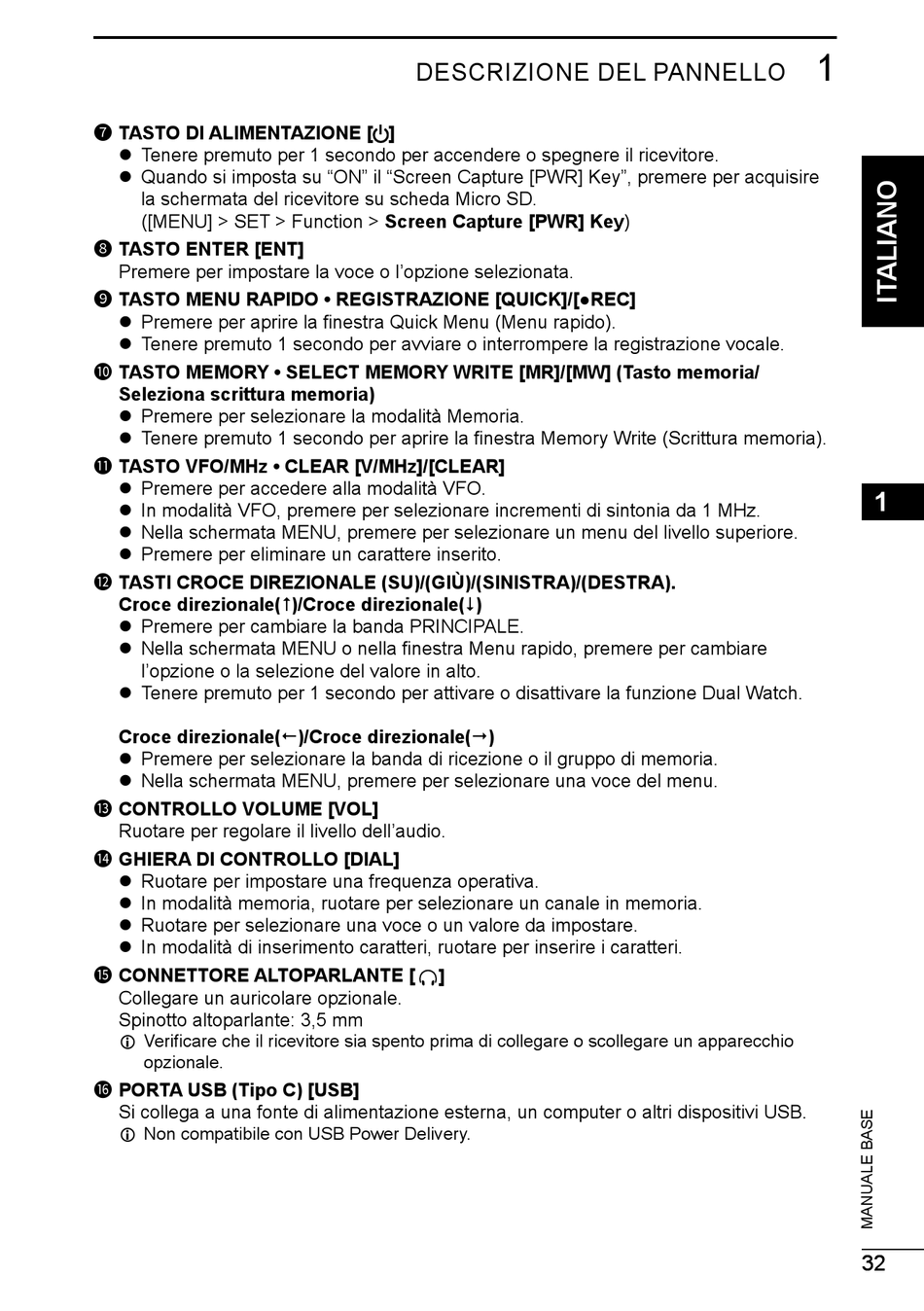

7 TASTO DI ALIMENTAZIONE [ ]
z Tenere premuto per 1 secondo per accendere o spegnere il ricevitore.
z Quando si imposta su "ON" il "Screen Capture [PWR] Key", premere per acquisire
la schermata del ricevitore su scheda Micro SD.
([MENU] > SET > Function > Screen Capture [PWR] Key)
8 TASTO ENTER [ENT]
Premere per impostare la voce o l'opzione selezionata.
9 TASTO MENU RAPIDO • REGISTRAZIONE [QUICK]/[●REC]
z Premere per aprire la finestra Quick Menu (Menu rapido).
z Tenere premuto 1 secondo per avviare o interrompere la registrazione vocale.
10 TASTO MEMORY • SELECT MEMORY WRITE [MR]/[MW] (Tasto memoria/
Seleziona scrittura memoria)
z Premere per selezionare la modalità Memoria.
z Tenere premuto 1 secondo per aprire la finestra Memory Write (Scrittura memoria).
11 TASTO VFO/MHz • CLEAR [V/MHz]/[CLEAR]
z Premere per accedere alla modalità VFO.
z In modalità VFO, premere per selezionare incrementi di sintonia da 1 MHz.
z Nella schermata MENU, premere per selezionare un menu del livello superiore.
z Premere per eliminare un carattere inserito.
12 TASTI CROCE DIREZIONALE (SU)/(GIÙ)/(SINISTRA)/(DESTRA).
Croce direzionale()/Croce direzionale()
z Premere per cambiare la banda PRINCIPALE.
z Nella schermata MENU o nella finestra Menu rapido, premere per cambiare
l'opzione o la selezione del valore in alto.
z Tenere premuto per 1 secondo per attivare o disattivare la funzione Dual Watch.
Croce direzionale()/Croce direzionale()
z Premere per selezionare la banda di ricezione o il gruppo di memoria.
z Nella schermata MENU, premere per selezionare una voce del menu.
13 CONTROLLO VOLUME [VOL]
Ruotare per regolare il livello dell'audio.
14 GHIERA DI CONTROLLO [DIAL]
z Ruotare per impostare una frequenza operativa.
z In modalità memoria, ruotare per selezionare un canale in memoria.
z Ruotare per selezionare una voce o un valore da impostare.
z In modalità di inserimento caratteri, ruotare per inserire i caratteri.
15 CONNETTORE ALTOPARLANTE [
Collegare un auricolare opzionale.
Spinotto altoparlante: 3,5 mm
L Verificare che il ricevitore sia spento prima di collegare o scollegare un apparecchio
opzionale.
16 PORTA USB (Tipo C) [USB]
Si collega a una fonte di alimentazione esterna, un computer o altri dispositivi USB.
L Non compatibile con USB Power Delivery.
