1

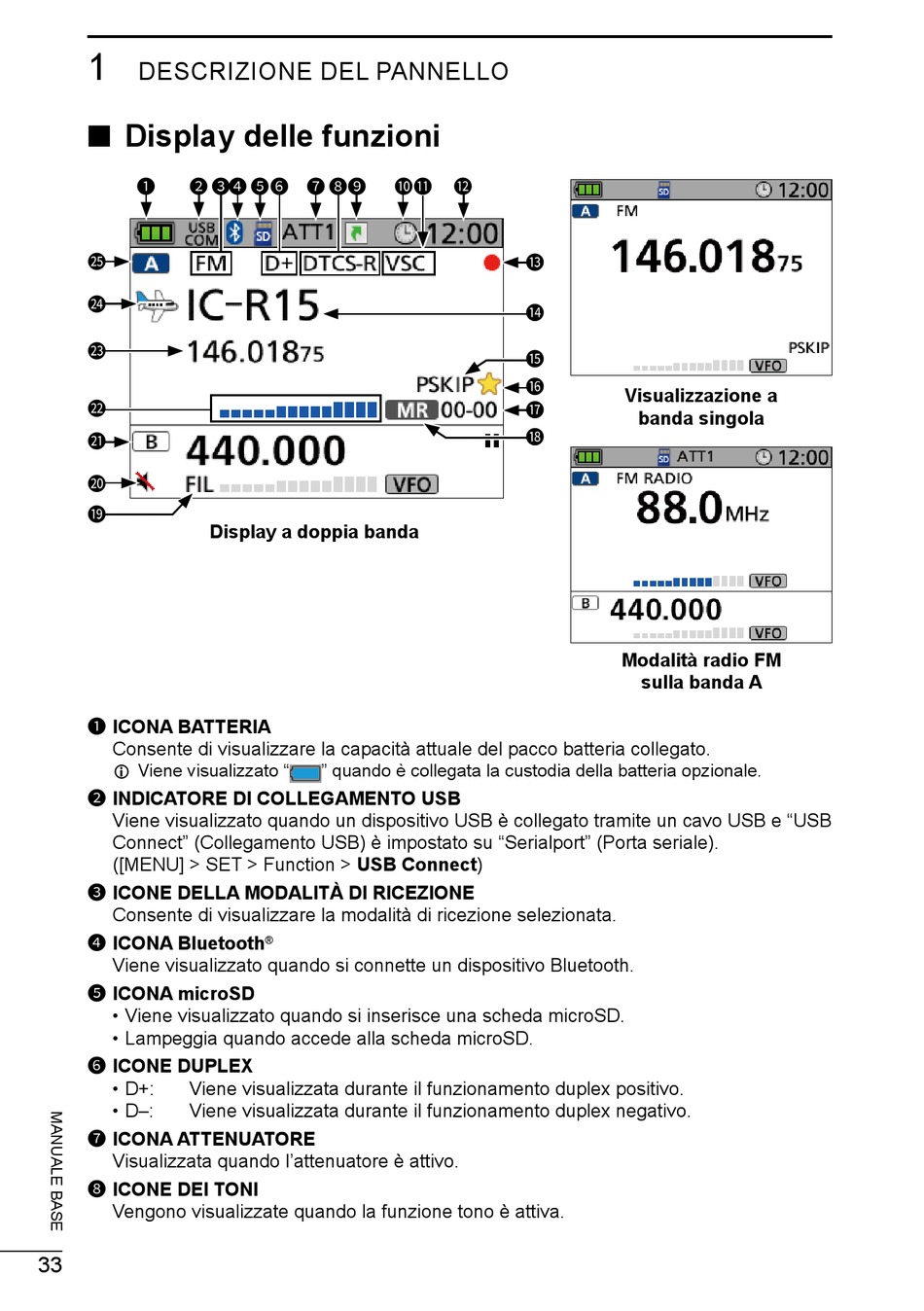

DESCRIZIONE DEL PANNELLO
■ Display delle funzioni
1 2 3 4 5 6 7 8
25
24
23
22
21
20
19
Display a doppia banda
1 ICONA BATTERIA
Consente di visualizzare la capacità attuale del pacco batteria collegato.
L Viene visualizzato "
2 INDICATORE DI COLLEGAMENTO USB
Viene visualizzato quando un dispositivo USB è collegato tramite un cavo USB e "USB
Connect" (Collegamento USB) è impostato su "Serialport" (Porta seriale).
([MENU] > SET > Function > USB Connect)
3 ICONE DELLA MODALITÀ DI RICEZIONE
Consente di visualizzare la modalità di ricezione selezionata.
4 ICONA Bluetooth
Viene visualizzato quando si connette un dispositivo Bluetooth.
5 ICONA microSD
• Viene visualizzato quando si inserisce una scheda microSD.
• Lampeggia quando accede alla scheda microSD.
6 ICONE DUPLEX
• D+: Viene visualizzata durante il funzionamento duplex positivo.
• D–: Viene visualizzata durante il funzionamento duplex negativo.
7 ICONA ATTENUATORE
Visualizzata quando l'attenuatore è attivo.
8 ICONE DEI TONI
Vengono visualizzate quando la funzione tono è attiva.
33
9 10 11 12
" quando è collegata la custodia della batteria opzionale.
®
13
14
15
16
Visualizzazione a
17
banda singola
18
Modalità radio FM
sulla banda A
