5
Dachanbindung und Profilschienen montieren
5.5
Schiefer-/Schindel-Eindeckung
ANWENDERHINWEIS
Die Montage auf Schiefer-/Schindel-Plat-
ten muss ein Dachdecker durchführen.
Es wird Ihnen beispielhaft die Montage eines Sonder-
dachhakens und das wasserdichte Eindecken mit
bauseitig zu stellenden Blechen (Abb. 26, Pos. 1 und 2)
anhand einer Schiefer-/Schindel-Eindeckung gezeigt.
Beachten Sie bei der Montage die einzuhaltenden Ab-
stände (w, x und y) der Sonderdachhaken untereinander
(Tab. 5 und Tab. 6, Seite 14).
Sonderdachhaken (Abb. 26, Pos. 5) und Dichtung
(Abb. 26, Pos. 4) mit der Schraube (Abb. 26, Pos. 6)
auf die Schiefer-/Schindel-Eindeckung montieren.
Um eine wasserdichte Montage sicher zu stellen,
müssen bauseitig über und unter den Sonderdach-
haken Bleche (Abb. 26, Pos. 1, 2) montiert werden.
ANWENDERHINWEIS
Der Sonderdachhaken muss vorne auf ei-
ner Mehrfachüberdeckung (Abb. 26,
Pos. 3) aufliegen.
5.6
Blechdach-Eindeckung
ANWENDERHINWEIS
Die Montage auf Blechdach-Eindeckun-
gen muss ein Dachdecker durchführen.
Statt der Dachhaken müssen Stockschrauben (Abb. 27,
Pos. 5) zur Befestigung der Profilschienen montiert wer-
den. Beachten Sie bei der Montage die einzuhaltenden
Abstände (w, x und y) der Stockschrauben (Tab. 5 und
Tab. 6, Seite 14).
Um die Dachdichtigkeit zu gewährleisten, müssen für
die Stockschrauben (Abb. 27, Pos. 5) bauseitige Hül-
sen (Abb. 27, Pos. 6) auf das Blechdach gelötet wer-
den.
ANWENDERHINWEIS
Den Ablauf zur Montage der Stockschrau-
ben und Profilschiene sowie entsprechen-
de Hinweise entnehmen Sie dem
Kapitel 5.4 „Wellplatten-Eindeckung".
22

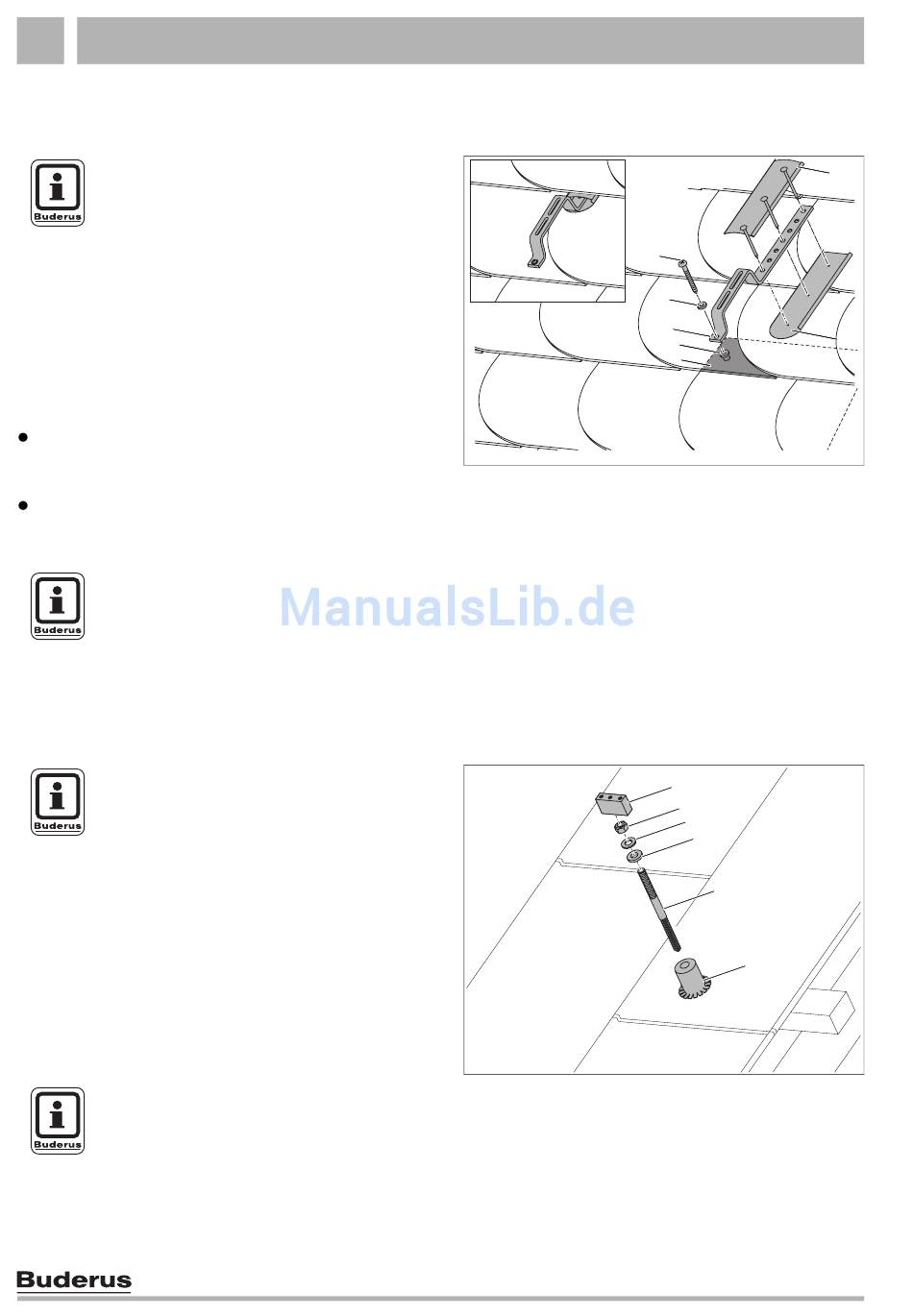

Abb. 26 Montage auf dem Schiefer-/Schindeldach
Pos. 1: Blech (bauseits)
Pos. 2: Blech (bauseits)
Pos. 3: Darstelltung Mehrfachüberdeckung
Pos. 4: Dichtung (bauseits)
Pos. 5: Sonderdachhaken
Pos. 6: Schraube
Abb. 27 Montage auf dem Blechdach
Pos. 1: Haltebock
Pos. 2: Mutter M12
Pos. 3: Unterlegscheibe
Pos. 4: Dichtscheibe
Pos. 5: Stockschraube M12
Pos. 6: Hülse (bauseits)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006
6
4
5
4
3
63043965.27-1.SD
63043965.27-1.SD
1
2
3
4
1
5
2
5
3
6
4
63043965.29-1.SD
63043965.29-1.SD
1
2
