Vor der Montage

4.2.2 Hydraulische Verbindung

ANWENDERHINWEIS
Für jedes Kollektorfeld benötigen Sie ei-
nen Anschlusssatz. Die Kollektoren un-
tereinander werden mit einem
Verbindungssatz verbunden.
7

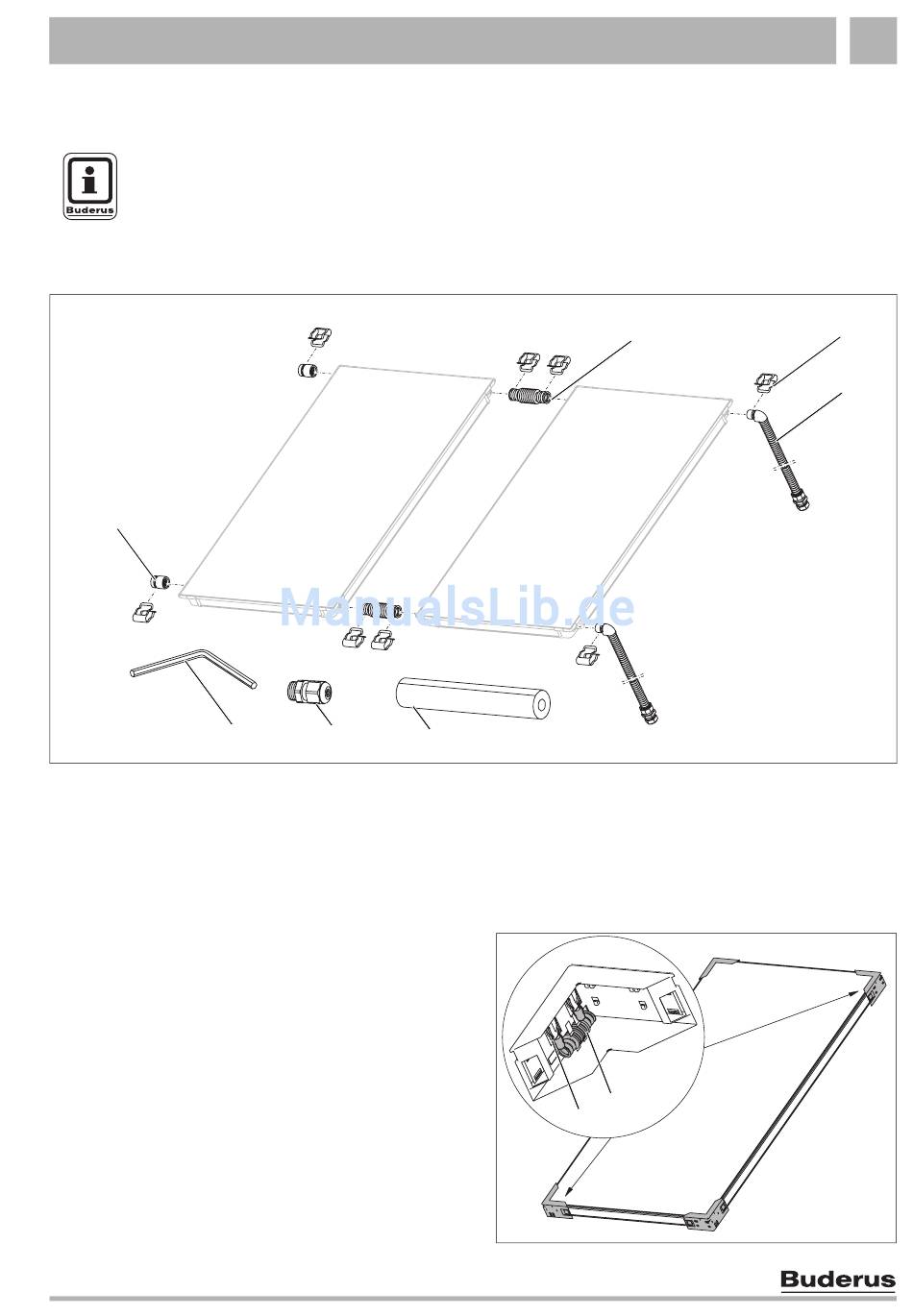

Abb. 3 Anschlusssatz und Verbindungssatz (Darstellung mit 2 senkrechten Kollektoren)
Anschlusssatz, je Kollektorfeld (Abb. 3)
Pos. 2: Klammer
Pos. 3: Anschlussrohr (Dämmung nicht abgebildet)
Pos. 4: Dämmung für Wellrohrverbinder 710 mm
Pos. 5: Klemmverschraubung für Kollektorfühler
Verbindungssatz zwischen den Kollektoren, je
Kollektor (in zwei Transportecken, Abb. 4)
Pos. 1: Wellrohrverbinder
Pos. 2: Klammer
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006
6 5 4
×
2 Pos. 6: Schlüssel SW 5
×
2 Pos. 7: Verschlusskappe
×
1 Pos. 8: Stopfen Fühlerdurchführung, nicht abgebildet
×
1
×
2
×
4
2
Abb. 4 Zwei Transportecken mit einem Verbindungssatz
1
1
4
2
3
63043966.03-1.SD 63043966.03-1.SD
×
1
×
2
×
1
63043966.04-1.SD 63043966.04-1.SD
9
