5 Dachanbindung und Profilschienen montieren

5.2.2 Dachhaken an Sparren befestigen

Der Dachhaken kann alternativ auch als Sparrenanker
zur Befestigung auf dem Sparren verwendet werden.
Entsprechend der Dachhaken-Positionen (Tab. 5 und
Tab. 6, Seite 14) müssen ggf. auf den Sparren (Konter-
lattung aussparen) ausreichend tragfähige Bretter/Boh-
len angebracht werden, um den Dachhaken zwischen
den Sparren zu montieren.
ANWENDERHINWEIS
Bei einigen Dacheindeckungen kann es
notwendig sein, den Dachhaken am Un-
terteil (Abb. 14, Pos. 4) mit Brettern/Boh-
len zu unterfüttern, damit der Dachhaken
oben auf der Pfanne aufliegt.
Lange Sechskantmutter (Abb. 14, Pos. 2) lösen.
Schraube ins obere Loch (Abb. 14, Pos. 3) stecken.
Dachhaken-Unterteil (Abb. 14, Pos. 1) lose befesti-
gen. Die Verbindung noch nicht fest anziehen.
ANLAGENSCHADEN
durch Bruch des Dachhakens, wenn die
Schraube nicht im oberen Loch positio-
VORSICHT!
niert wird und es somit zu ungünstigen
Krafteinleitungen kommen kann.
Abstützung vorne so auf die Pfanne legen, dass sie
bei Belastung in einem Wellental aufliegt (Abb. 15,
Pos. 3).
Der Dachhaken muss dabei an der Pfannenoberkante
etwas Spiel haben (Abb. 15, Pos. 4). Gegebenenfalls
Pfanne oben anpassen.
Dachhaken-Unterteil soweit herunter schieben, bis
dieses auf dem Sparren bzw. auf den Brettern/Boh-
len (Abb. 15, Pos. 6) aufliegt.
ANWENDERHINWEIS
Die verzahnte Unterlegscheibe (Abb. 15,
Pos. 5) muss in die Verzahnung des
Dachhaken-Unterteils greifen.
Lange Sechskantmutter (Abb. 15, Pos. 1) anziehen.
Hierzu den Schlüssel SW5 in das Loch der Sechs-
kantmutter stecken und drehen.
Dachhaken-Unterteil mind. im ersten (Abb. 15,
Pos. 2) und zweiten Loch mit geeigneten Schrauben
am Sparren befestigen.
16

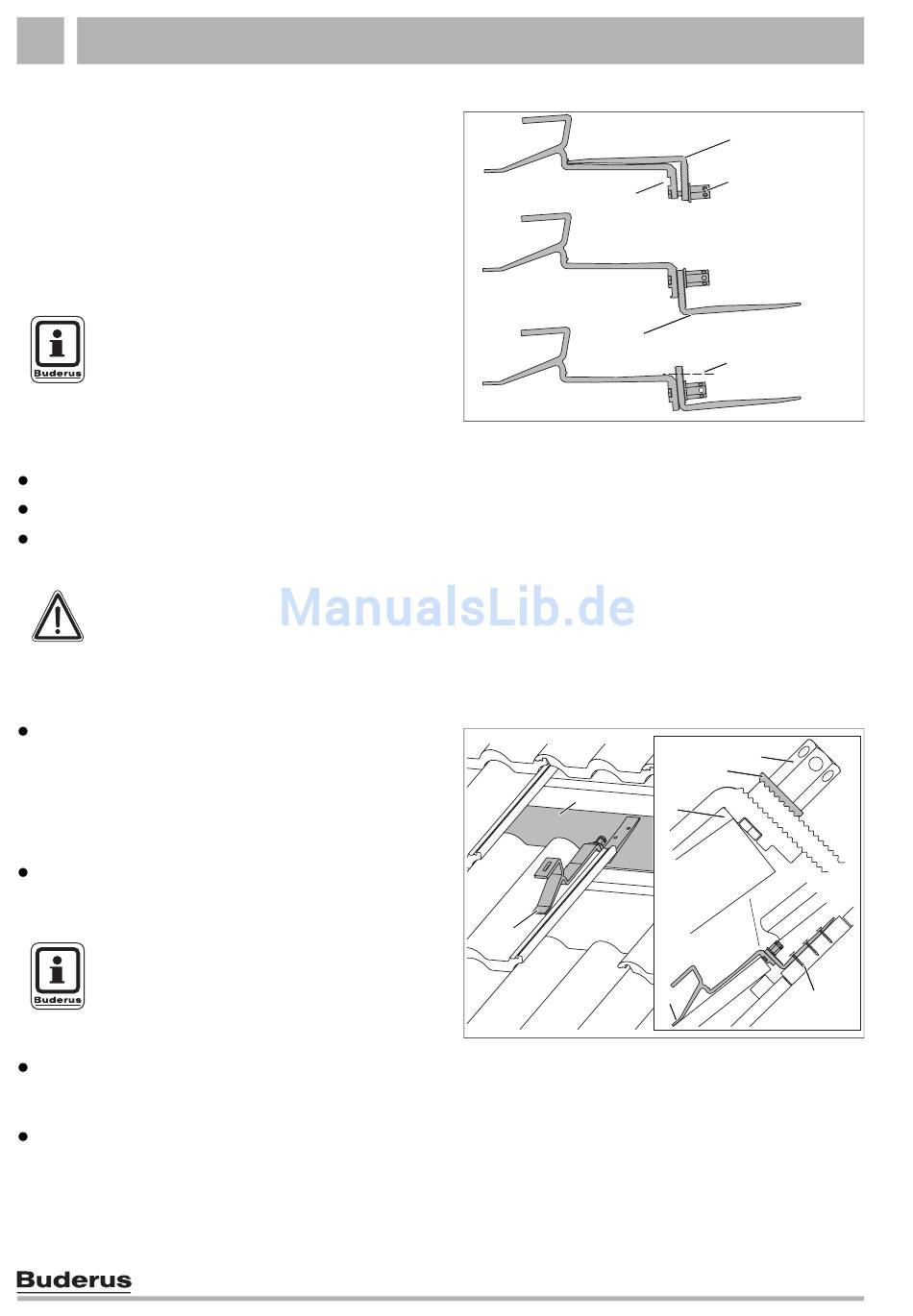

Abb. 14 Dachhaken auf Sparren befestigen
Pos. 1: Dachhaken-Unterteil
Pos. 2: Lange Sechskantmutter
Pos. 3: Oberes Loch zur Befestigung des Unterteils
Pos. 4: Unterfüttern, falls notwendig
Pos. 5: Abtrennung, falls notwendig
Abb. 15 Montierter Dachhaken (zur besseren Ansicht sind
Pos. 1: Lange Sechskantmutter
Pos. 2: Schrauben für Dachhaken-Befestigung
Pos. 3: Abstützung vorne
Pos. 4: Pfanne ggf. dem Dachhaken anpassen
Pos. 5: Verzahnte Unterlegscheibe
Pos. 6: Brett/Bohle
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006
