Automatik-Wächter 110
Der Erfassungsbereich des Bewegungsmelders kann mit der beiliegenden Blende A seitlich
eingeschränkt werden.
o
Blende A aufstecken (Bild 4).
Erfassungsbereich auf eine Ebene reduzieren
Mit Blende B werden die unteren beiden Erfassungsebenen ausgeblendet (Bild 5).
o
Blende B aufstecken.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
VORSICHT!
Zu hohe Wärmeeinstrahlung.
Zerstörung der Sensoren.
Gerät so ausrichten, dass keine direkte Sonneneinstrahlung in das
Sensorfenster fällt.
Gerät nicht in die Sonne legen.
82508413
J:0082508413

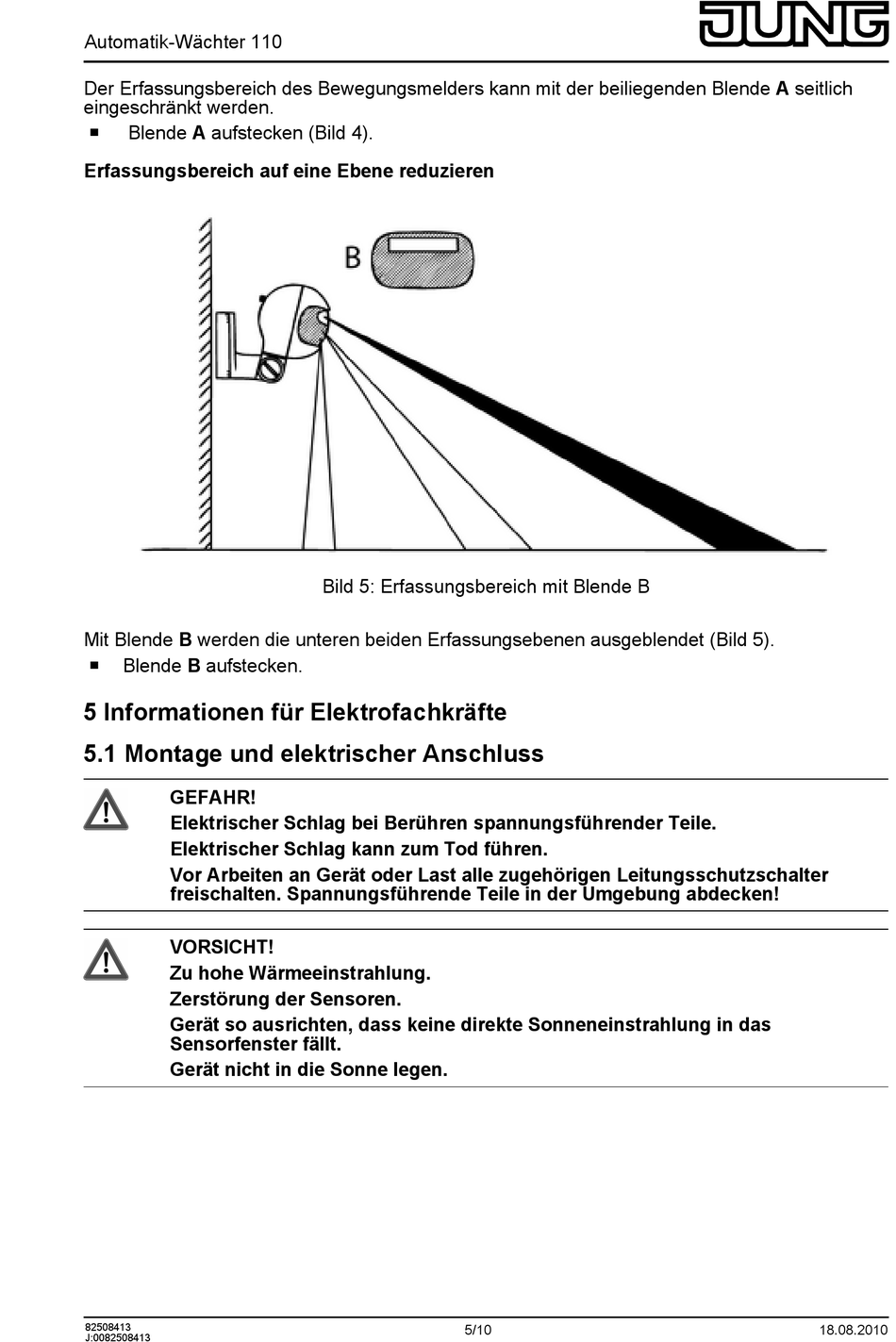

Bild 5: Erfassungsbereich mit Blende B
5/10
18.08.2010
