Automatik-Wächter 110
Sensorkopf ausrichten
Der Sensorkopf kann, für eine optimale Ausrichtung des Erfassungsbereiches, in drei Achsen
verstellt werden.
o
Zentralschraube (6) etwas lösen (Bild 3).
o
Sensorkopf schwenken. Skala (10) dient als Orientierungshilfe (Bild 3).
o
Zentralschraube festschrauben.
o
Handknebel (5) lösen (Bild 3).
o
Sensorkopf (3) neigen.
i Sind die kräftigen Markierungen von Skala (11) deckungsgleich, beträgt die Neigung
ca. 14 °. (Bild 3). Je weiter der Sensorkopf geneigt wird, desto kürzer ist die Reichweite.
o
Handknebel (5) festschrauben.
o
Sensorkopf (3) drehen (Bild 3). Die Verstellung ist gerastet, jede Raste entspricht ca. 10 °.
Erfassungsbereich seitlich einschränken
82508413
J:0082508413

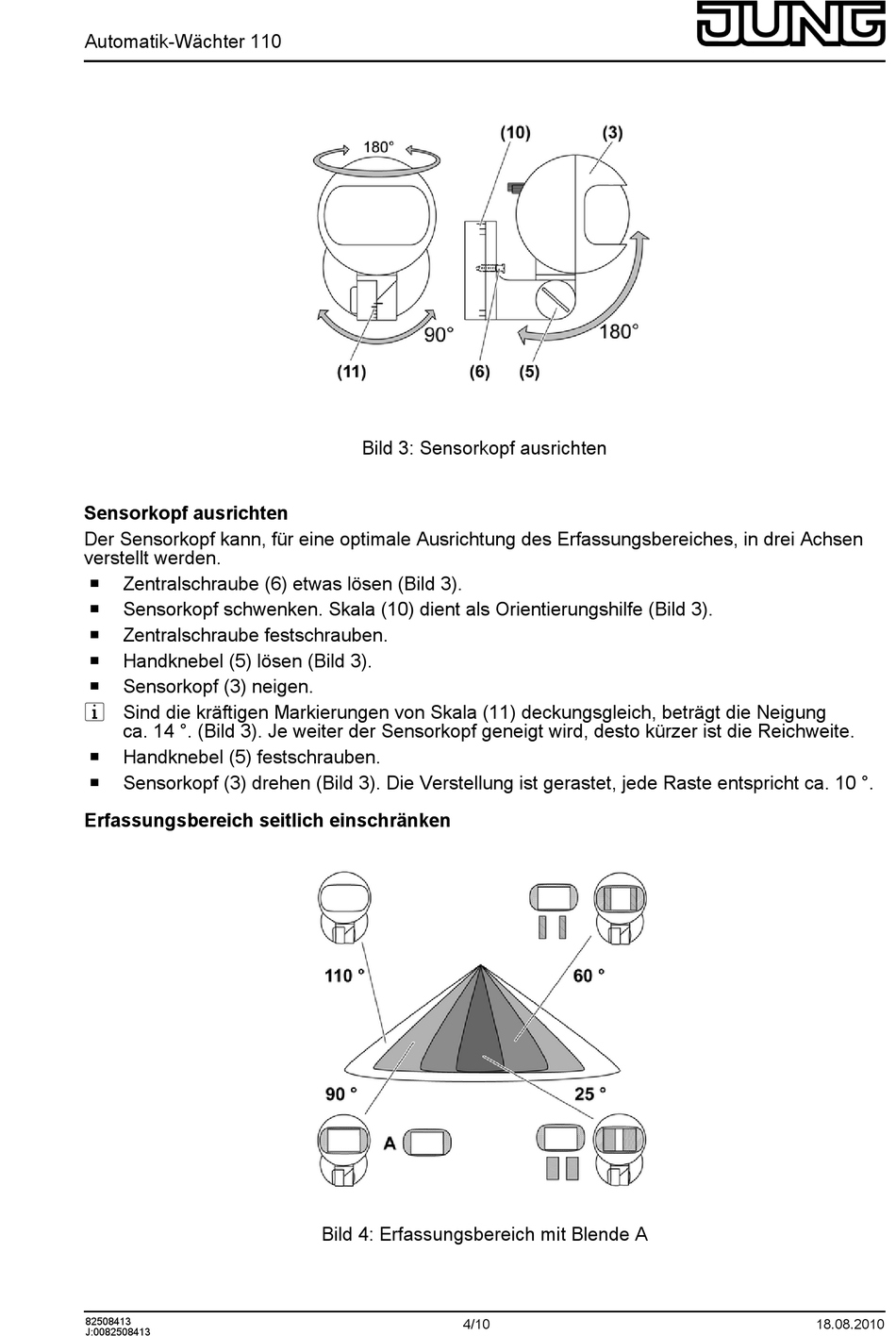

Bild 3: Sensorkopf ausrichten
Bild 4: Erfassungsbereich mit Blende A
4/10
