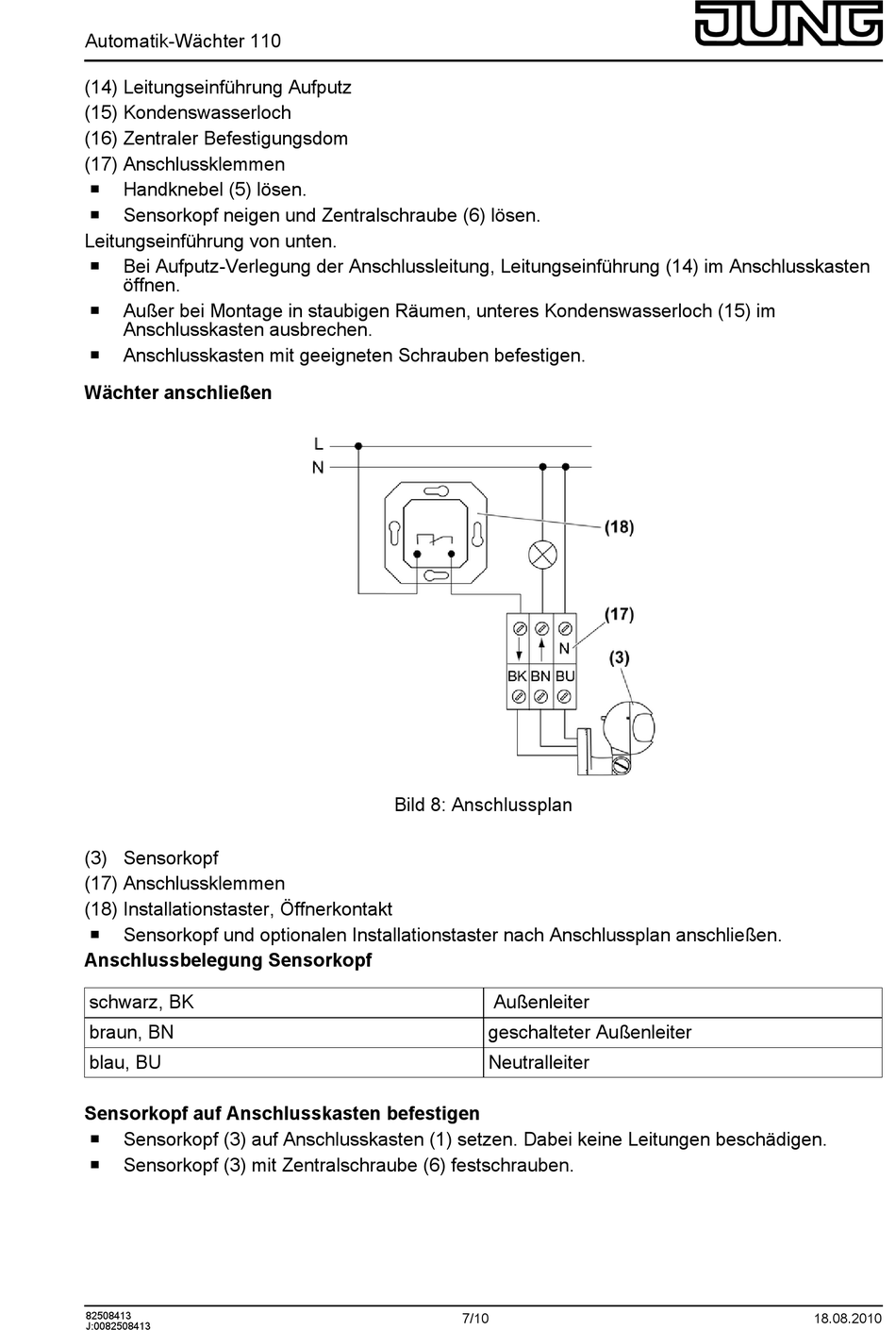

Automatik-Wächter 110
(14) Leitungseinführung Aufputz
(15) Kondenswasserloch
(16) Zentraler Befestigungsdom
(17) Anschlussklemmen
o
Handknebel (5) lösen.
o
Sensorkopf neigen und Zentralschraube (6) lösen.
Leitungseinführung von unten.
o
Bei Aufputz-Verlegung der Anschlussleitung, Leitungseinführung (14) im Anschlusskasten
öffnen.
o
Außer bei Montage in staubigen Räumen, unteres Kondenswasserloch (15) im
Anschlusskasten ausbrechen.
o
Anschlusskasten mit geeigneten Schrauben befestigen.
Wächter anschließen
(3) Sensorkopf
(17) Anschlussklemmen
(18) Installationstaster, Öffnerkontakt
o
Sensorkopf und optionalen Installationstaster nach Anschlussplan anschließen.
Anschlussbelegung Sensorkopf
schwarz, BK
braun, BN
blau, BU
Sensorkopf auf Anschlusskasten befestigen
o
Sensorkopf (3) auf Anschlusskasten (1) setzen. Dabei keine Leitungen beschädigen.
o
Sensorkopf (3) mit Zentralschraube (6) festschrauben.
82508413
J:0082508413
Bild 8: Anschlussplan
Außenleiter
geschalteter Außenleiter
Neutralleiter
7/10
18.08.2010
