Einstellungen

7 Einstellungen
7.1 Menüstruktur
Folgendes Menü steht für die Einstellung der Betriebszustände zur Verfügung. Die FETT
gedruckten Werte sind Defaulteinstellungen.
Betriebsmodus
(nach 10 min schaltet
sich das Display ab)
Enter 60 s oder Escape
Menü
Parameter
Positionswert
SSI
I/O 1
Ausgang: Funktion
I/O 2
Ausgang: Funktion

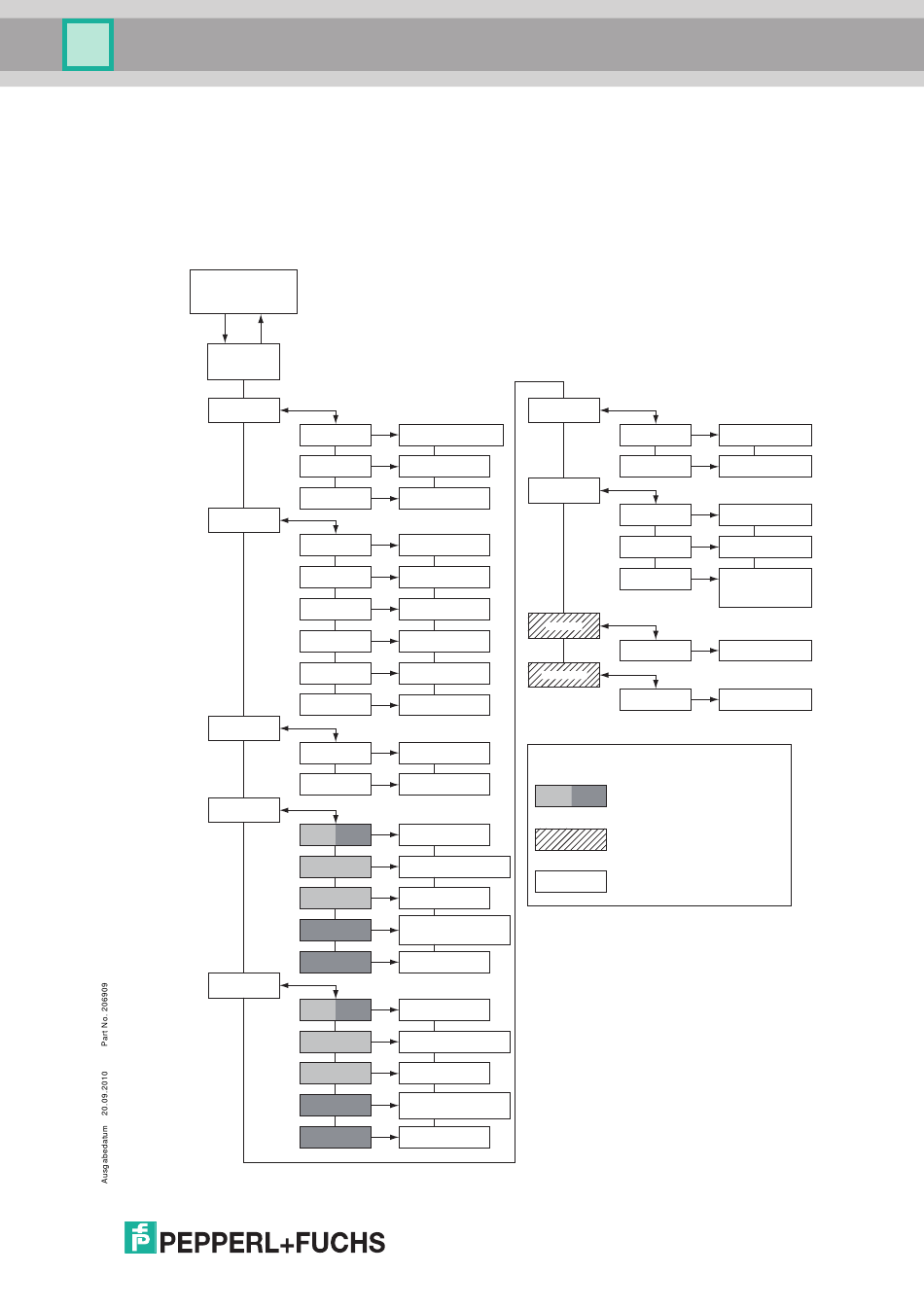

Bild 7.1: Menüstruktur
Liste: Mode 50 / Mode 25 /
Betriebsmodi
Mode 12 / Mode 6 / Mode 3
Einfrieren Liste: ja / nein
Default
Liste: ja / nein
Werte
Liste: 0,1 mm /
Auflösung
1 mm / 2 mm
Eingabe:
Offset
Wert (0,0 mm)
Reverse Liste: ja / nein
Geschwindigkeit Eingabe: Wert (5 m/s)
Liste:
Fehlerausgabe
0 / Letzter Wert
Eingabe:
Verzögerung
Wert (500 ms)
Liste: Binär / Gray
Codierung
Liste: Ungültige Messwerte/
Fehlerbit
Fehler+Warnungen
Liste:
Eingang/Ausgang
Eingang / Ausgang
Liste: Preset Pos1/Preset Pos2/
Eingang: Funktion
Tastensperre/Laserpointer/OFF
Liste: High Aktiv/
Eingang: Polarität
Low Aktiv
Liste: Fehler + Warnungen/Ungültige
Messwerte/Pos1/Pos2/Pos1+
Pos2/Geschwindigkeit/Geschw. Pos1+Pos2
Liste: High Aktiv/
Ausgang: Polarität
Low Aktiv
Liste:
Eingang/Ausgang
Eingang / Ausgang
Liste: Preset Pos1 / Preset Pos2 /
Eingang: Funktion
Tastensperre / Laserpointer / OFF
Liste: High Aktiv/
Eingang Polarität
Low Aktiv
Liste: Fehler+Warnungen/Ungültige
Messwerte/Pos1/Pos2/Pos1+ Pos2/
Geschwindigkeit/Geschw. Pos1+Pos2
Liste: High Aktiv /
Ausgang: Polarität
Low Aktiv
Grenzwerte
Position 1
Position 2
Sonstiges
Sprachauswahl
Anzeige Option
Bus LED Aktivität
Profibus
Adresse
Interbus-S
Baudrate
Legende
Eingefärbte Menüs sind abhängig
Eingang Ausgang
von der Auswahl Eingang/Ausgang sichtbar
Menü ist in Abhängigkeit von dem
verbauten Interface sichtbar
Die fett gedruckten Werte oder
Liste: Eingang /
Ausgang
Elemente sind Standardeinstellungen
Eingabe: Wert (0,3 m)
Eingabe: Wert (150 m)
Liste:
Englisch/Deutsch
Liste: 0 Grad/
180 Grad
Liste: SSI / Profibus /
SSI + Profibus /
Interbus /
SSI + Interbus
Eingabe: Wert (126)
Liste: 500 kBaud
