Entfernungsmessgeräte VDM100
Installation

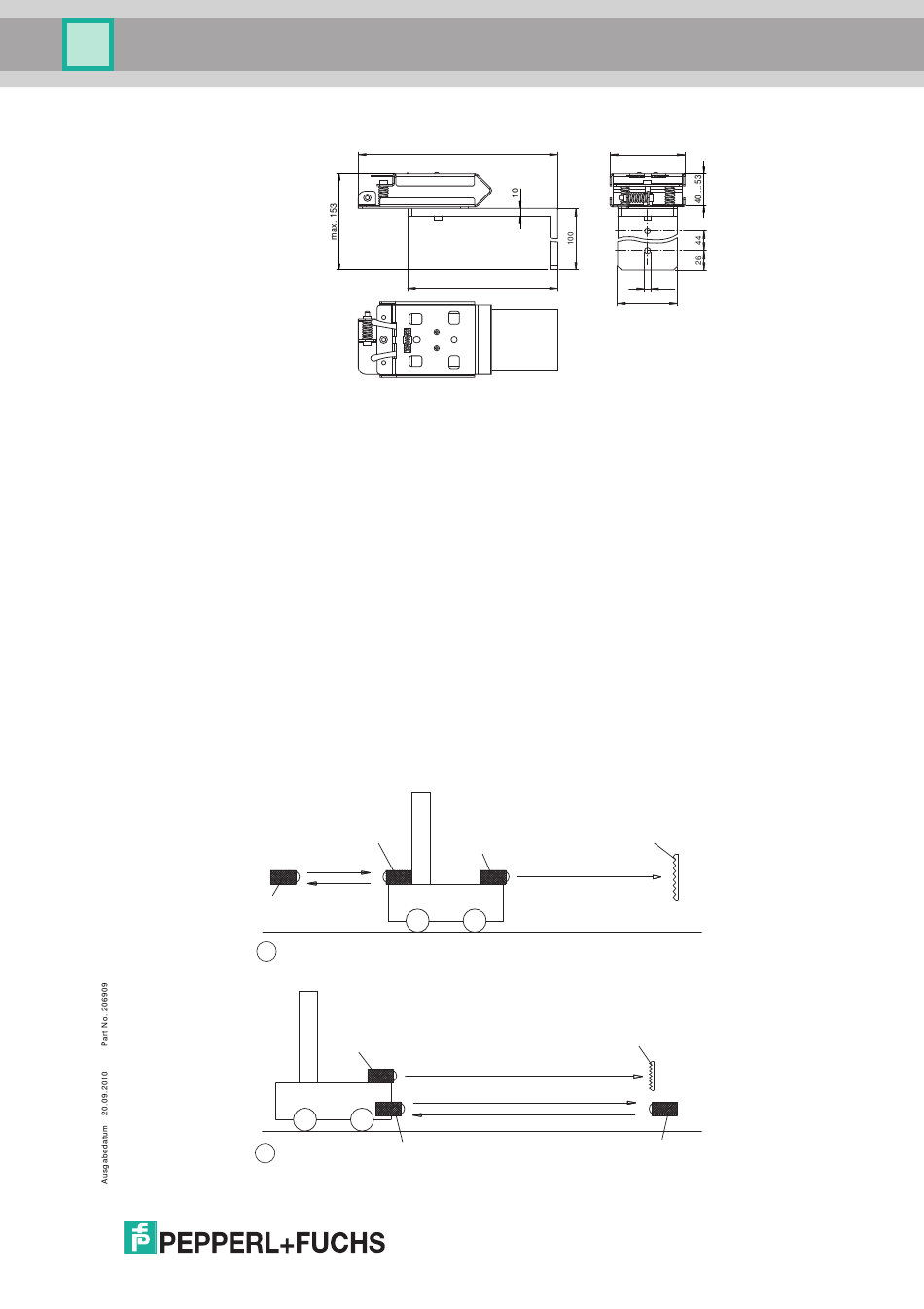

Bild 5.1:
Montagehilfe OMH-LS610-01 für Wandmontage
Die Montagehilfe (OMH-LS610-01) besteht aus einem Haltewinkel und einer vormontier-
ten Justagevorrichtung (x- und y-Richtung). Mit der Montagehilfe kann die gewünschte
Abstrahlrichtung (±90°-Drehung) eingestellt werden und mit den zwei M4-Schrauben
und der zentralen M6-Schraube auf dem Haltewinkel befestigt werden. Die Zen-
tralschraube dient der Fixierung nach der Justage und soll erst nach Vollendung der Jus-
tage fest angezogen werden.
Das Entfernungsmessgerät wird unter Zusammendrücken der beiden vorn befindlichen
Riegel mit den Haltefüßen in die Aussparungen der Justagevorrichtung eingesetzt. Die
Haltefüße müssen soweit eingerastet sein, dass man die Riegel bis zum Anschlag nach
außen drücken kann, gegebenenfalls muss das Entfernungsmessgerät mit etwas Kraft
von oben mittig angedrückt werden.
5.3.1 Hinweise zum parallelen Betrieb von Geräten der Serie VDM und Datenlicht-
schranken
Bei gleichzeitigem Betrieb von Geräten der Serie VDM und Datenlichtschranken in einer
optischen Achse sind die folgenden Hinweise zu beachten, um sicher eine Beeinflus-
sung der Datenübertragung durch das VDM zu vermeiden.
Datenübertra-
gungseinheit
1
2
Bild 5.2:
Anordnung der Geräte
266
200
Datenübertra-
gungseinheit
VDM
VDM
Datenübertra-
gungseinheit
100
ø 8,5
80
Reflektor
Reflektor
Datenübertra-
gungseinheit
11
