TRAVAUX AVEC DES FORETS
1. Les forets hélicoïdaux à tige CM 4 peuvent être fixés directement dans la broche de perçage
2. En désserrant la vis à 6 pans creux on peut monter ou descendre le moteur à volonté pour atteindre
une coursemaximum, en particulier lors de l'emploi d'un foret hélicoïdal, d'un mandrin ou d'une
opération de taraudage.
TARAUDAGE
Avec les dispositifs de taraudage, on peut tarauder de M3 à M22.

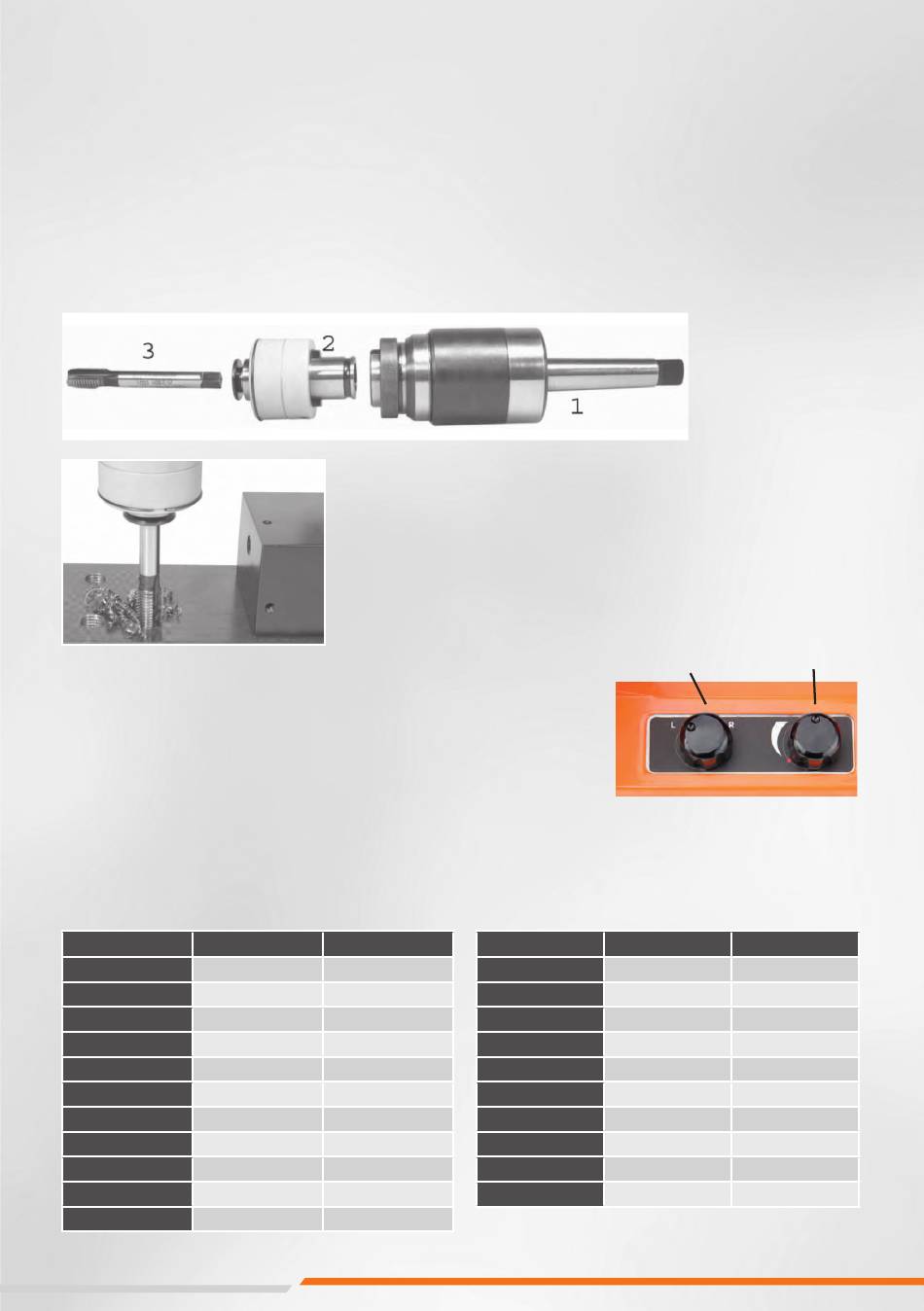

Introduire le mandrin de serrage rapide (1) dans la broche de la machine. S'assurer qu'il est bien serré.
Ensuite ajuster le taraud (3) dans le dispositif (2). Enfin introduire le dispositif (2) avec le taraud (3)
dans le mandrin de serrage rapide(1).
A la fin des travaux procéder comme suit:
• Arrêter le moteur
• Réglez le commutateur rotatif vers la gauche
• Tourner le moteur
• Le taraud remonte
• Arrêter le moteur
Taraudage: Le taraud à utiliser doit être en proportion avec le trou
préparé sur la pièce à usiner.
Nous vous prions de vous référer au tableau ci-après pour les filets métriques ISO.
TABLEAU DE PERÇAGE POUR
LES FILETS MÉTRIQUES ISO
Dimension Pas de filetage
M3
M4
M5
M6
M8
M10
M12
M14
M16
M18
M20
Ajuster le moteur à la vitesse adéquate.
Veiller à placer le taraud
exactement sur l'avant-trou.
Veiller à placer le taraud exactement sur l'avant-trou.
Ø taraud
0,5 2,5
0,7 3,3
0,8 4,2
1 5
1,25 6,8
1,5 8,5
1,75 10,2
2 12
2 14
2,5 15,5
2,5 17,5
rotation droite /
FILETAGE FIN
Dimension Pas de filetage
M8x1
M10x1
M12x1
M12x1,5
M14x1
M14x1,5
M16x1
M16x1,5
M20x1
M20x1,5
gauche compte-tours
Ø taraud
1 7
1 9
1 11
1,5 10,5
1 13
1,5 12,5
1 15
1,5 14,5
1 19
1,5 18,5
