ALFRA ROTABEST 130 B Betriebsanleitung
Verwandte Anleitungen für ALFRA ROTABEST 130 B
Inhaltszusammenfassung für ALFRA ROTABEST 130 B

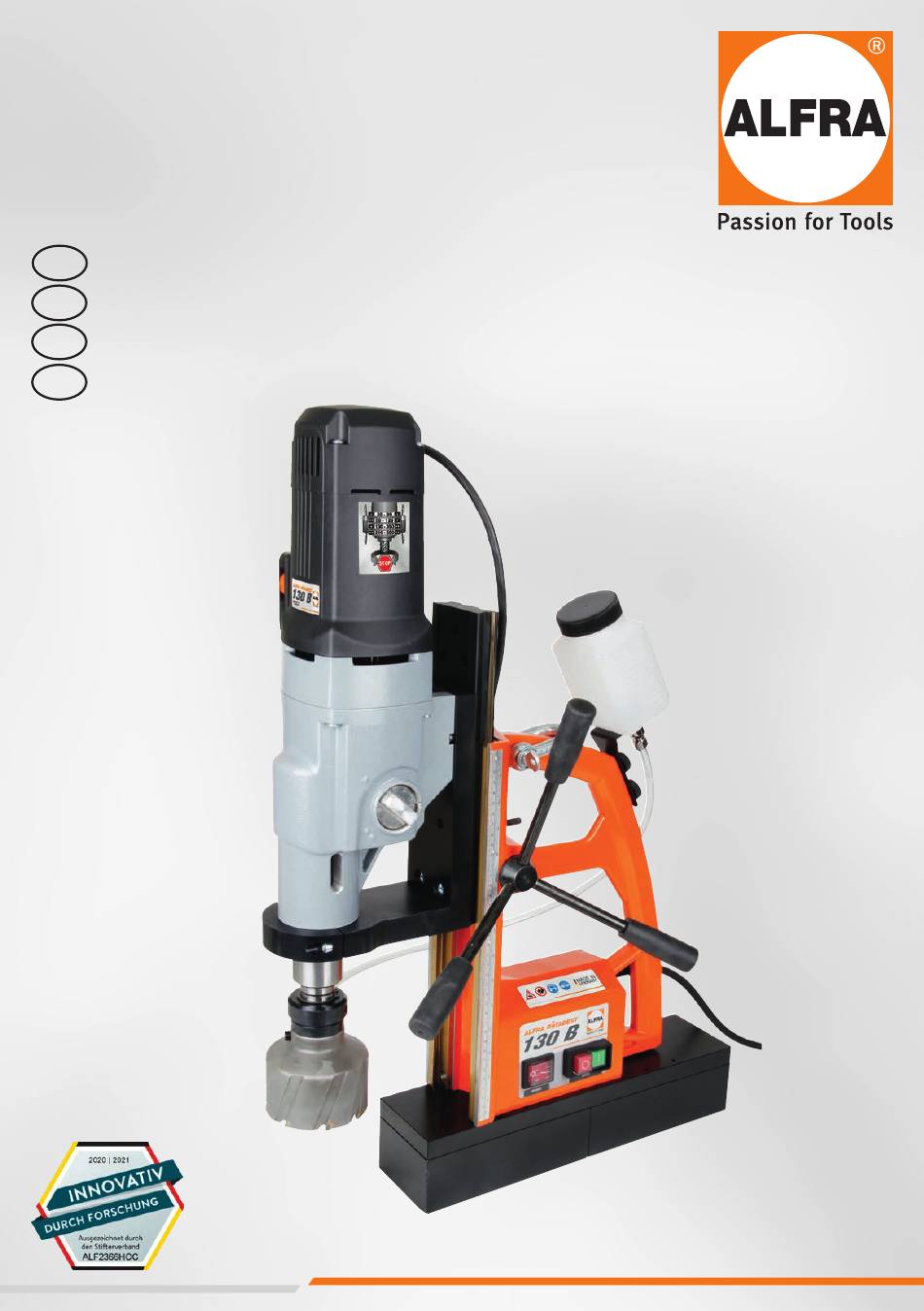

- Seite 1 ALFRA ROTABEST 130 B ® METALLKERNBOHRMASCHINE METAL CORE DRILLING MACHINE PERCEUSE À SOCLE MAGNÉTIQUE TALADRO SACANÚCLEOS DE METAL #18646 BETRIEBSANLEITUNG I OPERATING INSTRUCTIONS | MANUEL D’UTILISATION | MANUAL DE INSTRUCCIONES...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ............3 - 10 Sicherheitshinweise ........................... 3 Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör ..........4 Gerätebeschreibung ........................... 5 Inbetriebnahme, Einstellen der Drehzahl, Thermoschutz ................6 Zusätzliche Höhenverstellung des Motors ....................7 Arbeiten mit HM Kernbohrer Typ AL, Arbeiten mit Kernbohrern mit Weldonschaft ........8 Arbeiten mit Vollbohrern, Gewindeschneiden, Reinigung und Pflege, Warten und Reparieren ...... -
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. SICHERHEITSHINWEISE Beim Arbeiten mit dieser Maschine entstehen durch unsachgemäße Handhabung und/oder schlechte Wartung beträchtliche Gefahren, die zur Zerstörung der Maschine und zu schweren Unfällen mit erheblichen... -
Seite 4: Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör
Es ist bestimmt für den gewerblichen Einsatz in Industrie und Handwerk. Das Gerät lässt sich waagrecht, senkrecht und über Kopf einsetzen. TECHNISCHE DATEN Art.-Nr. 18646 Bezeichnung Rotabest 130 B Leistungsaufnahme 2500 Watt 30-80 / 50-120 / Lastdrehzahl 130-350 / 210-550... -
Seite 5: Gerätebeschreibung
GERÄTEBESCHREIBUNG A) Motor B) Drehkreuz C) Bedienfeld D) Magnetfuß E) Bohrspindel MK 4 F) Tiefenskala G) Inbusschrauben für Hubbereichseinstellung des Antriebmotors... -
Seite 6: Inbetriebnahme, Einstellen Der Drehzahl, Thermoschutz
(Artikel - Nr. 18150). 3. Bei Arbeiten an Wänden und Decken die Maschine mit Sicherheitsgurt sichern. Wir empfehlen bei diesen Arbeiten das Kühlen mit einem Spray, z. Bsp. ALFRA BIO 4000, Artikel Nr. 21040. 4. Antriebsmotor durch Betätigen der grünen Taste einschalten. -
Seite 7: Zusätzliche Höhenverstellung Des Motors
öhenverstellung des Motors öhenverstellung des Motors öhenverstellung des Motors ZUSÄTZLICHE HÖHENVERSTELLUNG DES MOTORS Position 1 tion 1 tion 1 tion 1 Position 2 tion 2 tion 2 tion 2 Position 3 tion 3 tion 3 tion 3... -
Seite 8: Arbeiten Mit Hm Kernbohrer Typ Al, Arbeiten Mit Kernbohrern Mit Weldonschaft
Nach jedem Bohren Späne und Kern entfernen. ARBEITEN MIT HM KERNBOHRER TYP AL • Den HM Kernbohrer mit Keilnut auf den Werkzeughalter AL4 / MK4 aufstecken Späne mit Spänehaken entfernen. Nicht mit bloßer Hand anfassen. Verle und den Gewindestift festziehen. •... -
Seite 9: Arbeiten Mit Vollbohrern, Gewindeschneiden, Reinigung Und Pflege, Warten Und Reparieren
• Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. • Die Metallkernbohrmaschine sollte nach ca. 250 Betriebsstunden von unserer ALFRA Werkstatt oder Vertragspartnern gewartet werden. • Nach ca. 250 Betriebsstunden sollten das Getriebeöl Lubcon Turmogearoil PE 150 300 ml und die Kohlebürsten erneuert werden. -
Seite 10: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Alfra GmbH 2. Industriestr. 10 Hersteller: D-68766 Hockenheim Deutschland Dr. Marc Fleckenstein, Geschäftsführer, Alfra GmbH Bevollmächtigter für die 2. Industriestraße 10 Zusammenstellung der relevanten D-68766 Hockenheim technischen Unterlagen: Deutschland Metallkernbohrmaschine Produkt: ALFRA Rotabest RB 130 B 18646 Konformitätserklärung: Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. -
Seite 35: Explosionszeichnung Rb 130 B
EXPLOSIONSZEICHNUNG RB 130 B | EXPLODED DRAWING RB 130 B VUE ÉCLATÉE RB 130 B | DIBUJO DE DESPIECE RB 130 B... -
Seite 36: Ersatzteile
ERSATZTEILE | SPARE PARTS | PIÈCES DE RECHANGE | RECAMBIOS Pos. Qty. Art. No. Beschreibung Description Description Descripción Ständergehäuse RAL Carcasa del soporte 189412258 housing RAL 2004 châssis RAL 2004 2004 RAL 2004 18040 Motor AHB 40-4 (230V) motor AHB 40-4 (230V) moteur AHB 40-4 (230V) Motor AHB 40-4 (230V) Manguito de protec-... - Seite 37 Pos. Qty. Art. No. Beschreibung Description Description Descripción ISO7380- Tornillo de cabeza Flachrundschraube round head screw vis à tête bombée M4X8-10.9 redonda Flachrundschraube sw Tornillo de cabeza re- ISO7380-M4x8-10.9 round head screw vis à tête bombée verzinkt donda sw galvanizado DIN1476-M2x5 Halbrundkerbnagel grooved drive stud...
- Seite 39 Pos. Qty. Art. No. Beschreibung Description Description Descripción 189622021 Motorgehäuse, schwarz motor housing, compl. carcasse de moteur Carcasa de motor, negro 189852124 Schalterlitze cable câble Cable Placa de circuito impreso 189622022 Leiterplatte 230 Volt printed circuit board printed circuit board 230 voltios Placa de circuito impreso 189622022.110...
- Seite 40 Pos. Qty. Art. No. Beschreibung Description Description Descripción 189622037 Zwischenwelle 3 intermediate shaft 3 arbre intermédiaire 3 Árbol intermedio 3 189622038 Passfeder 6x6x50 feather key clavette parallèle Chaveta 6x6x50 189622039 Zahnradblock 2 gear block 2 pignon 2 Bloque de engranajes 2 Rillenkugellager 6006 deep groove ball roulement à...
