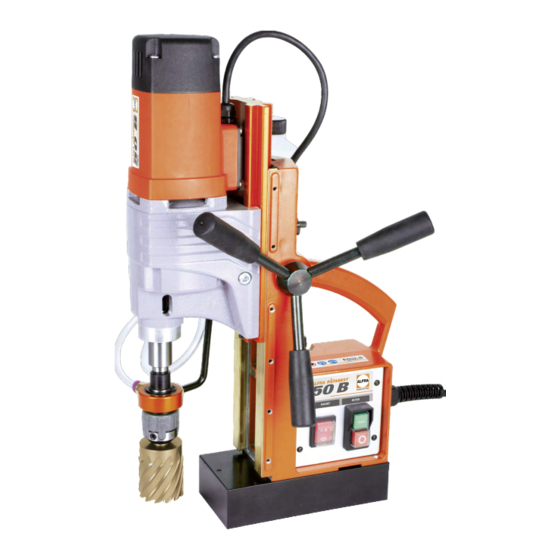

ALFRA ROTABEST RB 50 B Betriebsanleitung
Verwandte Anleitungen für ALFRA ROTABEST RB 50 B
Inhaltszusammenfassung für ALFRA ROTABEST RB 50 B

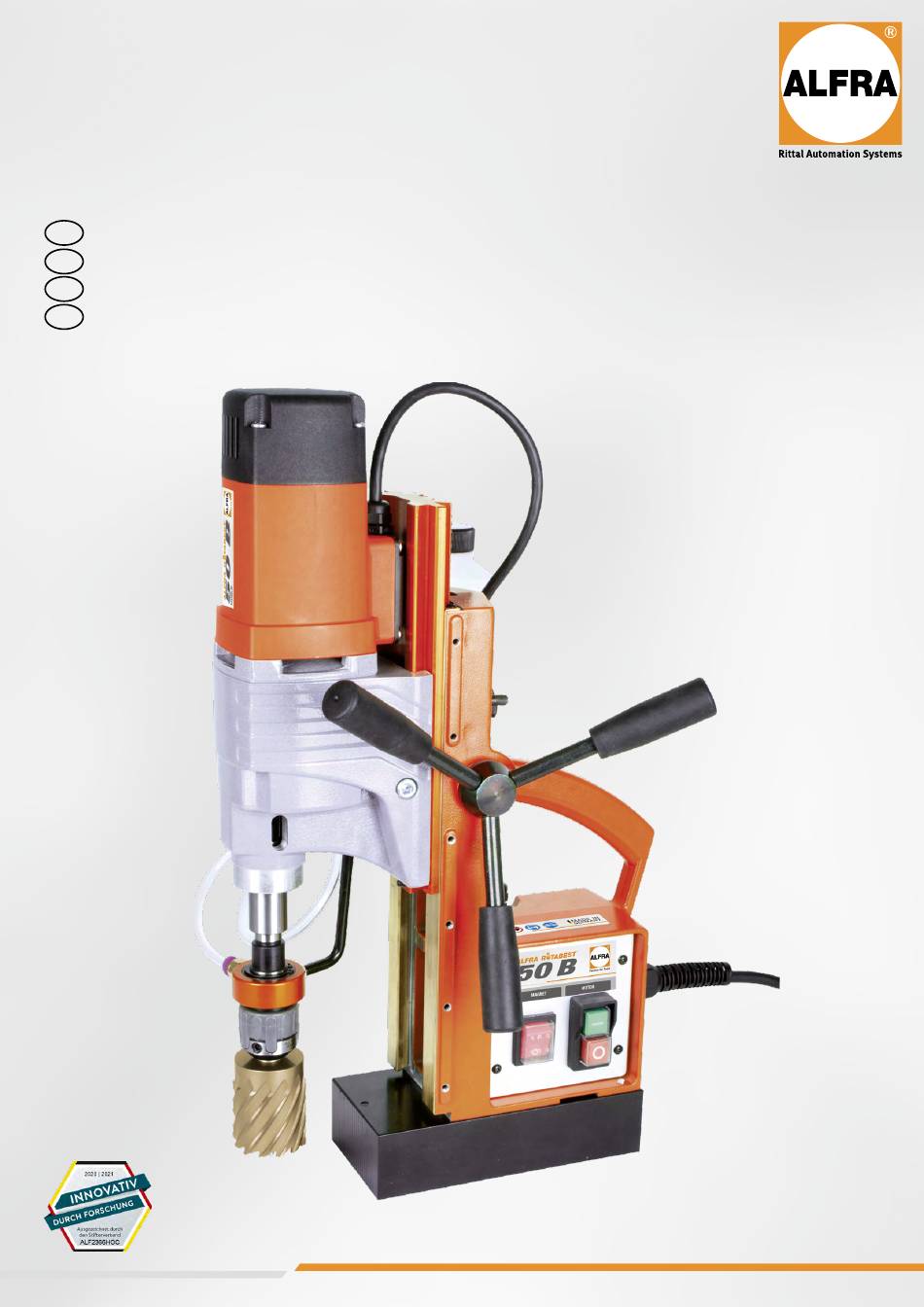

- Seite 1 ALFRA ROTABEST RB 50 B ® METALLKERNBOHRMASCHINE METAL CORE DRILLING MACHINE PERCEUSE MAGNÉTIQUE MÁQUINA TALADRADORA DE NÚCLEO METÁLICO RB 50 B #18451 BETRIEBSANLEITUNG | OPERATING INSTRUCTIONS | MANUEL D’UTILISATION | MANUAL DE INSTRUCCIONES...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör Gerätebeschreibung Inbetriebnahme, Arbeiten mit Kernbohrern Arbeiten mit Vollbohrern, Wartung und Inspektion EG-Konformitätserklärung Explosionszeichnung und Ersatzteillist Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Contents Safety Instructions Specified Conditions of Use, Technical Data, Available Accessories Description Start-up, Working with Annular Cutters Working with Twist Drills, Maintenance and Inspection... -
Seite 3: Sicherheitshinweise
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. Sicherheitshinweise Beim Arbeiten mit Metallkernbohrmaschinen können unsachgemäße Handhabung und/oder schlechte Wartung die Maschine beschädigen und schwere Verletzungen verursachen. -
Seite 4: Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör
Motor-Not-Aus Weitere Funktionen: Magnetfeldsensor Schutzklasse Verfügbares Zubehör Art.-Nr. • Transportkasten 18850.KN • Kühlmitteleinrichtung 189412029 • Kühlmittel ALFRA BIO 4000 21040 • AMK 2 Werkzeugaufnahme 18803 • Schutzschild 189311293 + 2x 189601096 • Sicherheitsgurt 189490501 • Inbusschlüssel 2,5 mm DIN911-2,5 • Inbusschlüssel 4,0 mm DIN911-4,0 •... -
Seite 5: Gerätebeschreibung
Gerätebeschreibung Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld (E) mit den großen Schaltern können der Elektromagnet (C) und der Motor (A) ein- und ausgeschaltet werden. Eine sich selbst justierende Schwalbenschwanzführung, an der der Motor befestigt ist, kann über das Drehkreuz (F) in der Höhe verstellt werden. -
Seite 6: Inbetriebnahme, Arbeiten Mit Kernbohrern
5. Wenn Sie die Maschine senkrecht an der Wand oder Überkopf an Decken verwenden, muss die Rotabest mit einem Gurt gesichert werden. Während dieser Anwendungen empfehlen wir Ihnen, den eingesetzten Bohrer mit einem Spray (z.B. ALFRA 4000, Artikel Nr. 21040) zu kühlen. 6. Schalten Sie den Antriebsmotor durch Betätigung der grünen Taste (Motor) ein. -
Seite 7: Arbeiten Mit Vollbohrern, Wartung Und Inspektion
• Markierungen und Hinweisschilder der Kernbohrmaschine auf Lesbarkeit und Beschädigung prüfen und bei Bedarf ersetzen Verwenden Sie nur Original-ALFRA-Ersatzteile. Eine ausführliche Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung. • alle Gleitflächen reinigen, erneut ölen und die Vorspannung des Schlittens einstellen Jährlich... -
Seite 8: Eg-Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Alfra GmbH 2. Industriestr. 10 Hersteller: D-68766 Hockenheim Deutschland Dr. Marc Fleckenstein, Geschäftsführer, Alfra GmbH Bevollmächtigter für die 2. Industriestraße 10 Zusammenstellung der relevanten D-68766 Hockenheim technischen Unterlagen: Deutschland Metallkernbohrmaschine Produkt: ALFRA Rotabest RB 50B 18451 Konformitätserklärung: Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. -
Seite 27: Explosionszeichnung Und Ersatzteillist
Ersatzteile / Spare Parts / Pièces de rechange / Piezas de recambio 35 36... - Seite 28 Ersatzteilstückliste / Parts list / Liste des pieces / Lista de componentes Pos. Menge Art. Nr. / Beschreibung Description Description Descripción Pos. Qty. Prod. No. Ständergehäuse RB housing RB 50X - Châssis RB 50X - Carcasa RB 50X - 189401081 50X - 80X Chapa para láminas 189412054...
-
Seite 30: Beschreibung
Stückliste Motor AHB 20/2 / Parts list motor AHB 20/2 / Liste des pieces moteur AHB 20/2 / Lista de componentes del motor AHB 20/2 Pos. Menge Art. Nr. Beschreibung Description Pos. Qty. Prod. No. 189502070 Motorkappe cap for motor housing 189622018 Blechschraube 4,8 x 45 tappingscrew 4,8 x 45...
