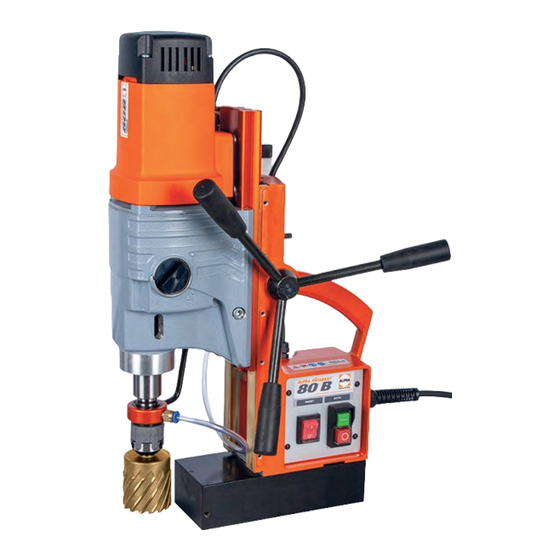

ALFRA ROTABEST RB 80 B Betriebsanleitung
Metallkernbohrmaschine
Verwandte Anleitungen für ALFRA ROTABEST RB 80 B
Inhaltszusammenfassung für ALFRA ROTABEST RB 80 B

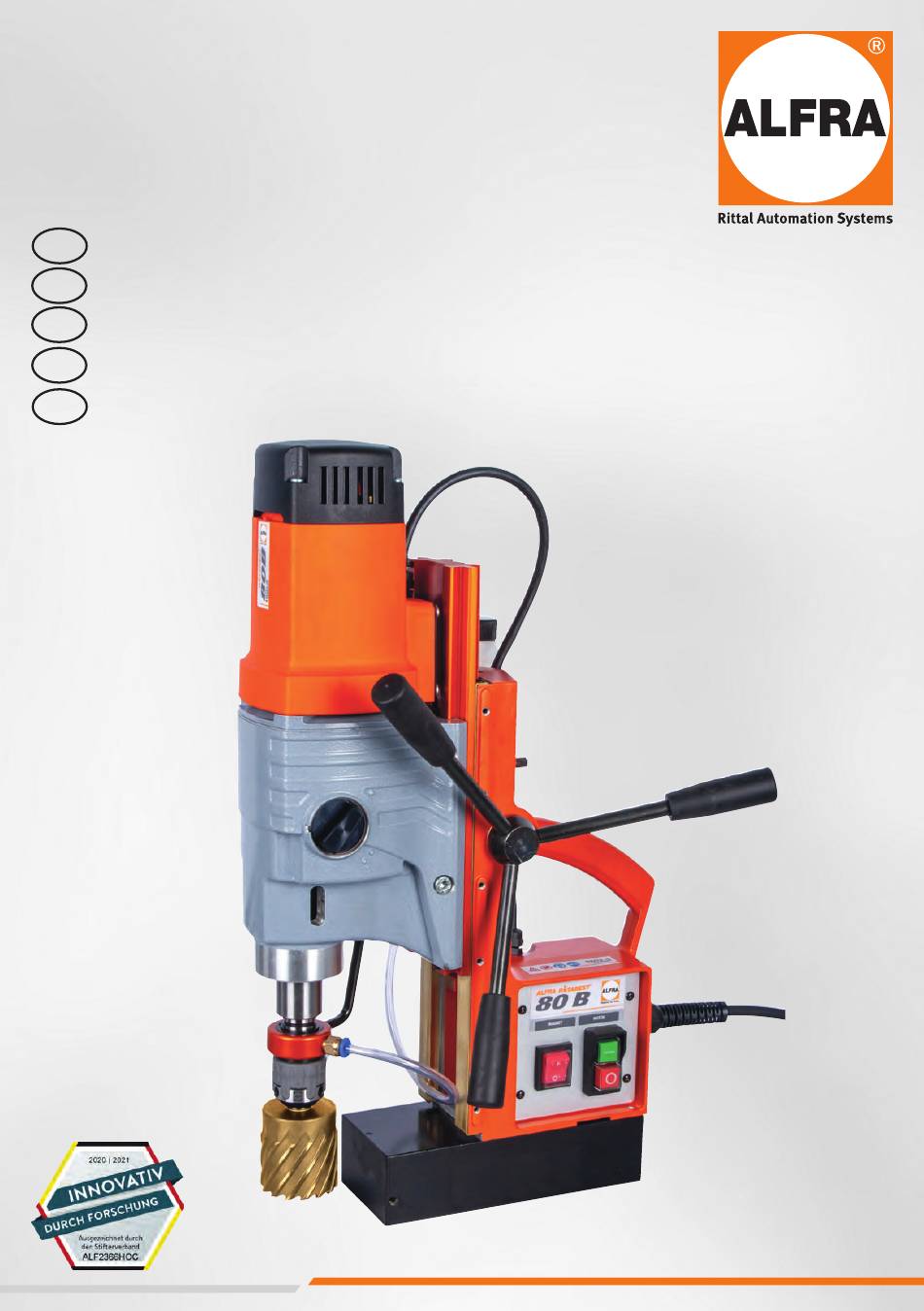

- Seite 1 ALFRA ROTABEST 80 B ® METALLKERNBOHRMASCHINE METAL CORE DRILLING MACHINE PERCEUSE À SOCLE MAGNÉTIQUE MÁQUINA TALADRADORA DE NÚCLEO METÁLICO CAROTATRICE PER METALLI #18481 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS | MANUEL D’UTILISATION | MANUAL DE INSTRUCCIONES | ISTRUZIONI PER L’USO...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ............3 - 8 Sicherheitshinweise ................................... 3 Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör ................4 Gerätebeschreibung .................................. 5 Inbetriebnahme, Arbeiten mit Kernbohrern ..........................6 Arbeiten mit Vollbohrern, Wartung und Inspektion ........................7 Konformitätserklärung CE UKCA ..............................8 Ersatzteile, Ersatzteilstückliste ............................. 33-35 Explosionszeichnung Motor AHB 32/4, Stückliste Motor AHB 32/4 .................. -
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Betriebsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. SICHERHEITSHINWEISE Beim Arbeiten mit Metallkernbohrmaschinen können unsachgemäße Handhabung und/oder schlechte Wartung die Maschine beschädigen und schwere Verletzungen verursachen. -
Seite 4: Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör
VC=3,2 mm/s Weitere Funktionen Motor-Not-Aus Magnetfeldsensor Schutzklasse VERFÜGBARES ZUBEHÖR Verfügbares Zubehör Art.-Nr. Transportkasten 189412037 Kühlmitteleinrichtung 189412029 Kühlmittel ALFRA BIO 4000 21040 AMK 3 Werkzeugaufnahme 18025 Sicherheitsgurt 189490501 Inbusschlüssel 2,5 mm DIN911-2,5 Inbusschlüssel 4,0 mm DIN911-4,0 Inbusschlüssel 6,0 mm DIN911-6,0 Spänehaken... -
Seite 5: Gerätebeschreibung
GERÄTEBESCHREIBUNG Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld (E) mit den großen Schaltern können der Elektromagnet (C) und der Motor (A) ein- und ausgeschaltet werden. Eine sich selbst justierende Schwalbenschwanzführung, an der der Motor befestigt ist, kann über das Drehkreuz (F) in der Höhe verstellt werden. -
Seite 6: Inbetriebnahme, Arbeiten Mit Kernbohrern
5. Wenn Sie die Maschine senkrecht an der Wand oder Überkopf an Decken verwenden, muss die Rotabest mit einem Gurt gesichert werden. Während dieser Anwendungen empfehlen wir Ihnen, den eingesetzten Bohrer mit einem Spray (z.B. ALFRA 4000, Artikel Nr. 21040) zu kühlen. 6. Schalten Sie den Antriebsmotor durch Betätigung der grünen Taste (Motor) ein. -
Seite 7: Arbeiten Mit Vollbohrern, Wartung Und Inspektion
• Getriebeöl oder Getriebefett erneuern • nach ca. 250 Betriebsstunden sollten die Kohlebürsten ausgetauscht werden Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Verwenden Sie nur Original-ALFRA-Ersatzteile. Eine ausführliche Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung. -
Seite 8: Hersteller
KONFORMITÄTSERKLÄRUNG Alfra GmbH 2. Industriestr. 10 Hersteller: D-68766 Hockenheim Deutschland Dr. Marc Fleckenstein, Geschäftsführer, Alfra GmbH Bevollmächtigter für die 2. Industriestraße 10 Zusammenstellung der relevanten D-68766 Hockenheim technischen Unterlagen: Deutschland Metallkernbohrmaschine Produkt: Rotabest 80 B 18481 Konformitätserklärung: Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. - Seite 34 Menge Qty. Art.-Nr. | Prod.- Pos. Beschreibung Description Description Descripción Descrizione Quan- No. | N. di prod tità Carro naranja 189412052 Schlitten orange slide orange Glissoir orange Guida a scorrimento anodizado Crémaillère -210 Cremagliera dentata 189501073 Zahnstange - 210mm- rack -210mm- Cremallera 210 mm - 210 mm- DIN912-...
-
Seite 36: Explosionszeichnung Motor Ahb 32/4, Stückliste Motor Ahb 32/4
EXPLOSIONSZEICHNUNG MOTOR AHB 32/4 | EXPLODED DRAWING MOTOR AHB 32/4 | VUE ÉCLATÉE MOTEUR AHB 32/4 | DESPIECE DEL MOTOR AHB 32/4 | SCHEMA DEL MOTORE AHB 32/4 STÜCKLISTE MOTOR AHB 32/4 | PARTS LIST MOTOR AHB 32/4 | LISTE DES PIECES MOTEUR AHB 32/4 | LISTA DE COMPONENTES DEL MOTOR AHB 32/4 | ELENCO COMPONENTI DEL MOTORE AHB 32/4 Menge Art.-Nr. - Seite 38 Menge Art.-Nr. | Prod.- Pos. Qty. Beschreibung Description Description Descripción Descrizione No. | N. di prod Quantità Ressort d'ajustage Chaveta de ajuste Chiave parallela 189622055 Paßfeder A5x5x28 Keyway A5x5x28 A5x5x28 A5x5x28 A5x5x28 189812048 Zwischenrad Intermediate gear Roue intermédiaire Piñón intermedio Ruota intermedia Bloque de ruedas 189812050...
- Seite 40 Alfra GmbH | 2. Industriestraße 10 | D-68766 Hockenheim | www.alfra.de | info@alfra.de Tel.: +49 (0) 62 05/30 51 - 0 | Fax: +49 (0) 62 05/30 51 - 150 | Fax-International: +49 (0) 62 05/30 51 - 135...
