51
66
65
52
23
56
20

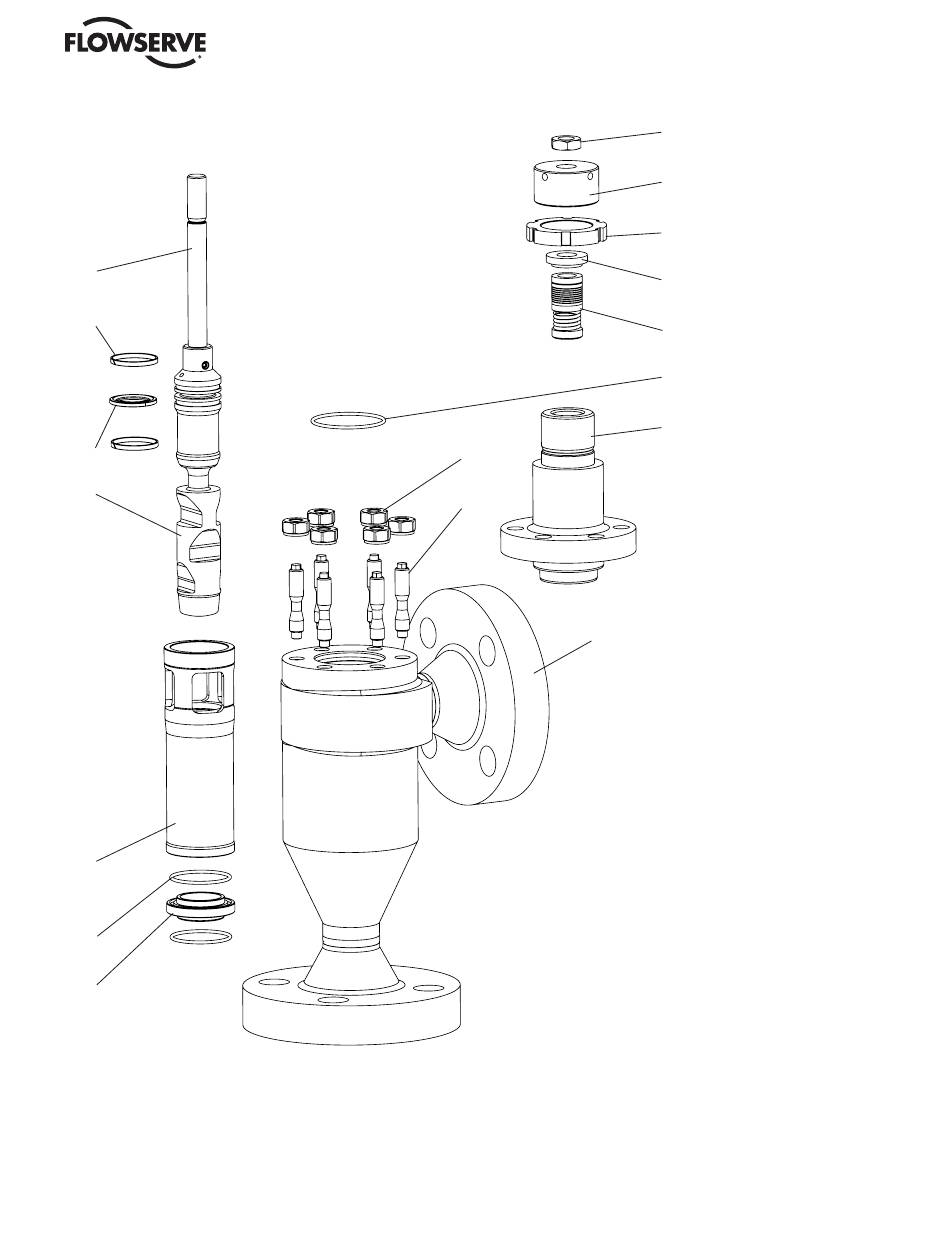

Abb. 14: Standardeckventilgehäuse Multi-Z mit Druckentlastung
Kämmer Series Multi-Z FCD KMDEIM1632-02 07/12
115
108
1
107.7
107.6
107.1
87
88
55
40
7.1 Teileliste Ventil
1
Gehäuse
20
Sitzring
23
Dichtmanschette
40
Ventildeckel
41
Verlängerung
51
Stange
52
Kegel
55
Gehäusedichtung*
56
Sitzringdichtung*
57
Ventildeckeldichtung*
65
Druckausgleichsdichtung*
66
Druckausgleichs-Gleitring*
87
Druckring
88
Packungssatz*
107
Satz obere Verschraubung
107.1 Jochgegenmutter
107.2 Stopfbrücke
107.3 Stiftschrauben
107.4 U'scheibe
107.5 Sechskantmutter
107.6 Stopfbuchse
107.7 Stangengegenmutter
108
Gehäuseflanschschrauben
109
Schrauben Ventildeckelflansch
114
Mutter Ventildeckelflansch
115
Mutter Gehäuseflansch
*Empfohlene Ersatzteile
9
