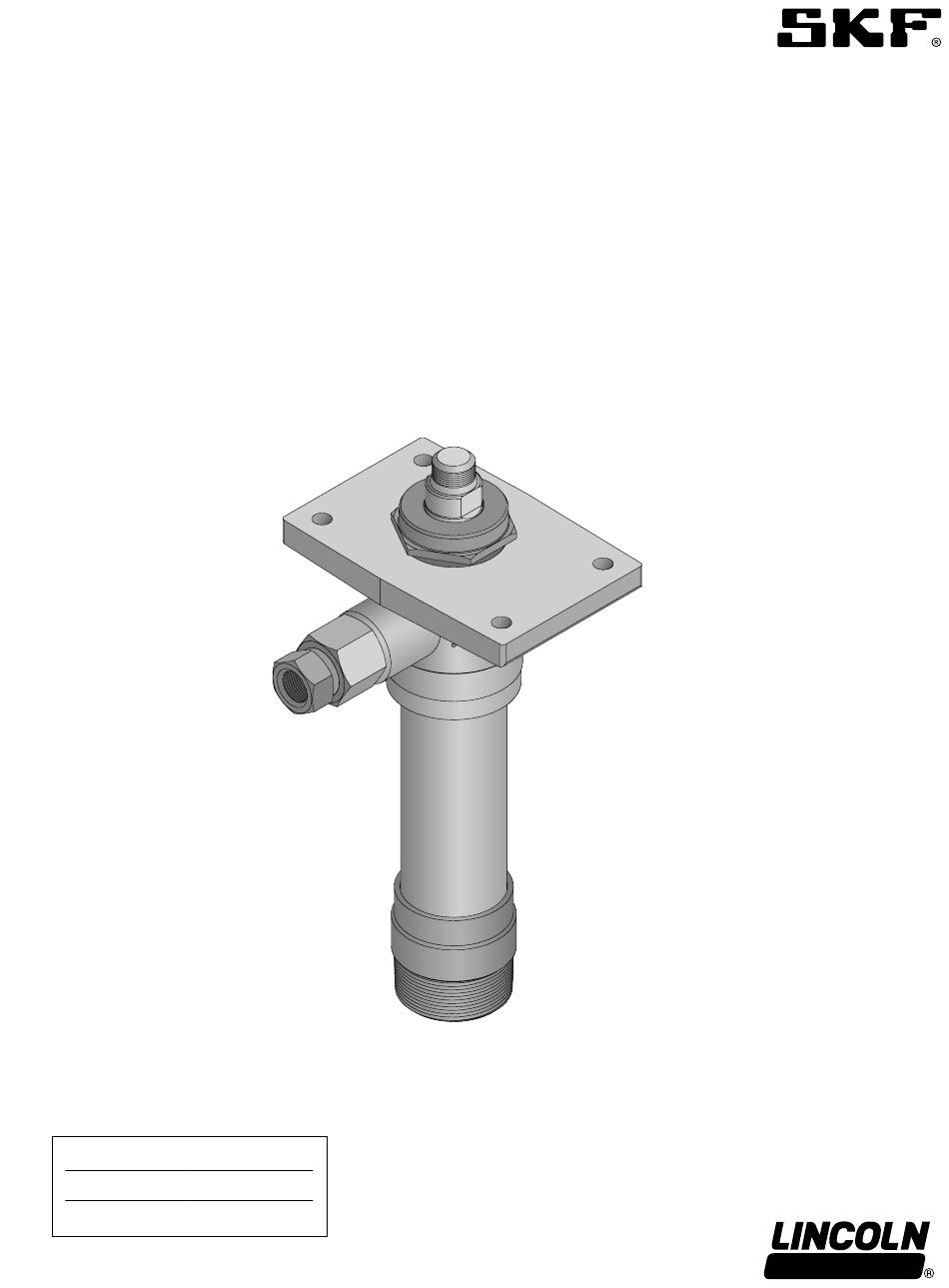

Installation instructions

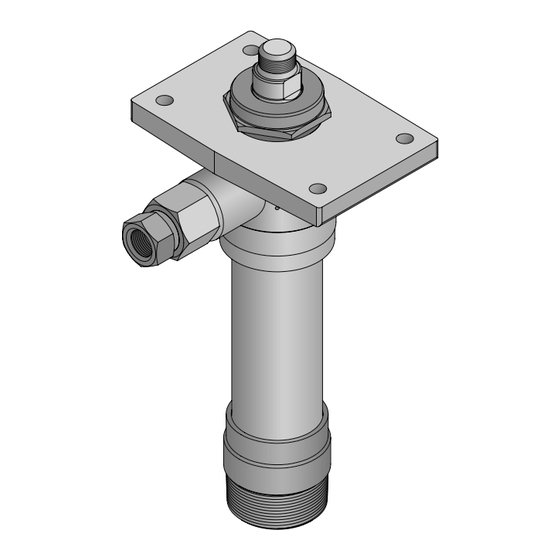

PowerMaster stub pump tube
Model 84335, series C
Date of issue
May 2024
Form number
409191
Version
2
* Indicates change.
*

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SKF PowerMaster C Serie

  • Seite 13: Montagehinweise

    Montagehinweise PowerMaster Pumpenrohrstutzen Typ 84335, Serie C Ausgabedatum Mai 2024 Formularnummer 409191 Version * Kennzeichet eine Veränderung.
  • Seite 14 Inhalt Einbauerklärung * ....Sicherheit * ..... . Sicherheitssignale .
  • Seite 15: Einbauerklärung

    5148 N. Hanley Road St. Louis, MO 63134 U.S.A. TEL: +1 (314) 679-4200 FAX: +1 (314) 679-4367 Zur Zusammenstellung der technischen Unterlagen bevollmächtigt: SKF Lubrication Systems Germany GmbH Heinrich-Hertz-Straße 2-8 69190 Walldorf, Deutschland TEL: +49 (0) 6227-330 EMAIL: robert.collins@skf.com URL: www.skf.com...
  • Seite 16: Sicherheit

    Sicherheit * Die Montage darf ausschließlich von Personen bedient, gewartet und repariert werden, die mit dieser Anleitung vertraut sind. Bei Nichtgebrauch der Ausrüstung diese stets von der Stromquelle (Elektrizität, Luft oder Hydraulik) trennen. Dieses Gerät erzeugt einen hohen Druck. Beim Betrieb des Geräts ist äußerste Vorsicht geboten.
  • Seite 17: Sicherheitssignale

    Sicherheitssignale VORSICHT  Das Gerät erst nach dem Anlegen einer persönlichen Schutzausrüstung in Betrieb nehmen. HINWEIS Deren Hinweise enthalten nützliche Augenschutz tragen. Bei den Tipps und Empfehlungen sowie entsprechenden äußeren Bedingungen Informationen für einen effizienten und angelegte Schutzausrüstungen wie störungsfreien Betrieb. Staubmasken, rutschsichere Arbeitsschuhe, Helme und Gehörschutz reduzieren das Auftreten von...
  • Seite 18: Beschreibung

    Beschreibung * Bild. 1 Abmessungen * Diese Pumpenrohre sind für die Verwendung mit PowerMaster- Druckluftmotoren vorgesehen. Es handelt sich um kugelförmige Pumpenrohre. WARNUNG  Nicht mit brennbarem Gas betreiben. Nichtbeachtung kann zu Tod oder schweren Verletzungen führen. HINWEIS Verwenden Sie den Kolbensatz 84112, wenn Sie nicht-schmierende Medien pumpen (siehe Handbuch für Druckluftmotoren 403744).
  • Seite 19: Installation

    Installation Bild. 2 Montage Montage 1 Die Überwurfmutter des Druckluftmotors (25) fest mit dem Pumpenstößel (→ Fig. 2) verbinden. 2 Befestigen Sie den Druckluftmotor am Pumpenauslassgehäuse, indem Sie die vier im Lieferumfang des Druckluftmotors enthaltenen Schrauben (24) und Muttern (23) handfest anziehen. 3 Die Pumpe langsam mehrmals ein- und ausschalten;...
  • Seite 20: Dichtungshalter Und Dichtungsbefestigung

    Dichtungshalter und Bild. 3 * Oberirdische Installation Dichtungs- befestigung * 1 Setzen Sie die -Dichtung (10) wie abgebildet in den Dichtungshalter (9) ein und halten Sie sie mit einem Daumen fest, während Sie mit der anderen Hand die -Dichtung in den Dichtungshalter auf der anderen Seite drücken (→...
  • Seite 21: Befüllung

    Bild. 5 * HINWEIS Bei unterirdischen Behältern sind die Unterirdische Installation Im Gebäude installierte Pumpe, die zu einem unterirdischen Behälter geleitet wird. örtlichen Vorschriften zu beachten. Dazu gehören alle Rohrleitungen, Anschlüsse und Entlüftungsbohrungen. HINWEIS Alle aufgeführten Anschlüsse sind NPT, sofern nicht anders angegeben. Befüllung HINWEIS Alle Rohrverbindungen müssen luftdicht...
  • Seite 22: Ersatzteile

    Tabelle 3 Ersatzteile Position Beschreibung Menge Teil Stößelstange 16166 Buchse und Mutter 93256 Auslassgehäuse 84506 Rohrstopfen 67359 O-Ring 34296 U-Dichtung 34401 Unterlegscheibe 48614 Haltering 68908 Dichtungshalter – Dichtung – Kolbenstange 16107 Kolben 92136 O-Ring 34262 Kolbenventil 16103 Fußventilgehäuse 16105 Halter 16108 Stift 13226-9...
  • Seite 23: Schnittdarstellung

    Bild. IPB 1 * Schnittdarstellung 3) 4) Mit einem Drehmoment von 135 bis 150 Nm (100 bis 110 ft-lbs) anziehen. Siehe Dichtungshalter und -Dichtungsbefestigung, Seite 8. * Kolbenstange (11) mit einem 8 mm ( Zoll) Gewinde in Richtung Kolbenstange (1) installieren. Mit Schraubensicherung montieren. Mit einem Drehmoment von 75 bis 80 Nm (55 bis 60 ft-lbs) anziehen.
  • Seite 24: Gewährleistung

    ® SKF und Lincoln sind eingetragene Marken der SKF Gruppe. © SKF Gruppe 2024 Alle Inhalte dieser Veröffentlichung unterliegen dem Urheberrecht und bedürfen vor ihrer Weiterver- wendung (auch in Auszügen) der schriftlichen Zustimmung durch den Urheber. Every care has been...
