12
Netz-
versorgung
Pumpe

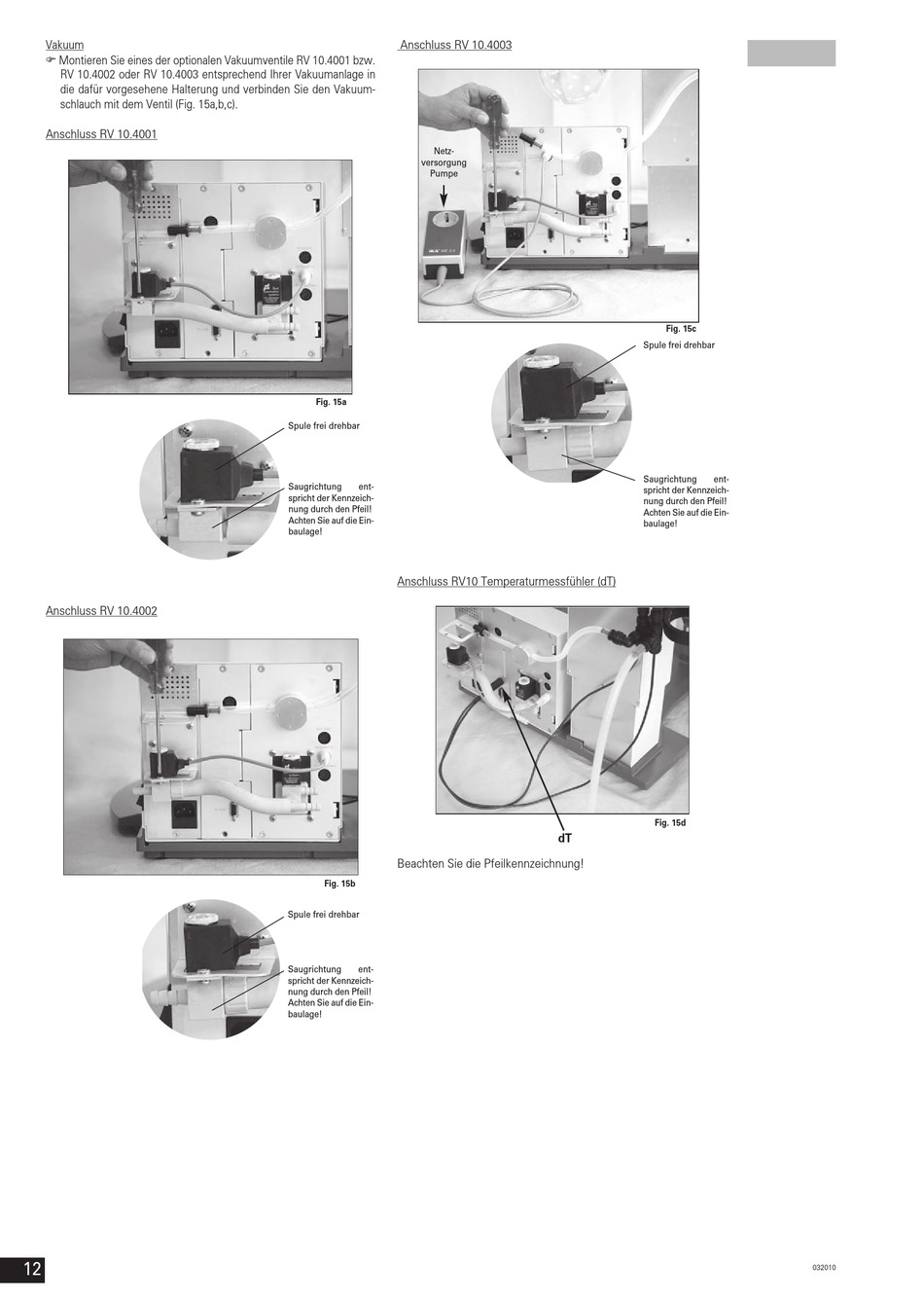

Fig. 15a
Spule frei drehbar
Saugrichtung
ent-
spricht der Kennzeich-
nung durch den Pfeil!
Achten Sie auf die Ein-
baulage!
Fig. 15b
Spule frei drehbar
Saugrichtung
ent-
spricht der Kennzeich-
nung durch den Pfeil!
Achten Sie auf die Ein-
baulage!
Fig. 15c
Spule frei drehbar
Saugrichtung
ent-
spricht der Kennzeich-
nung durch den Pfeil!
Achten Sie auf die Ein-
baulage!
Fig. 15d
dT
