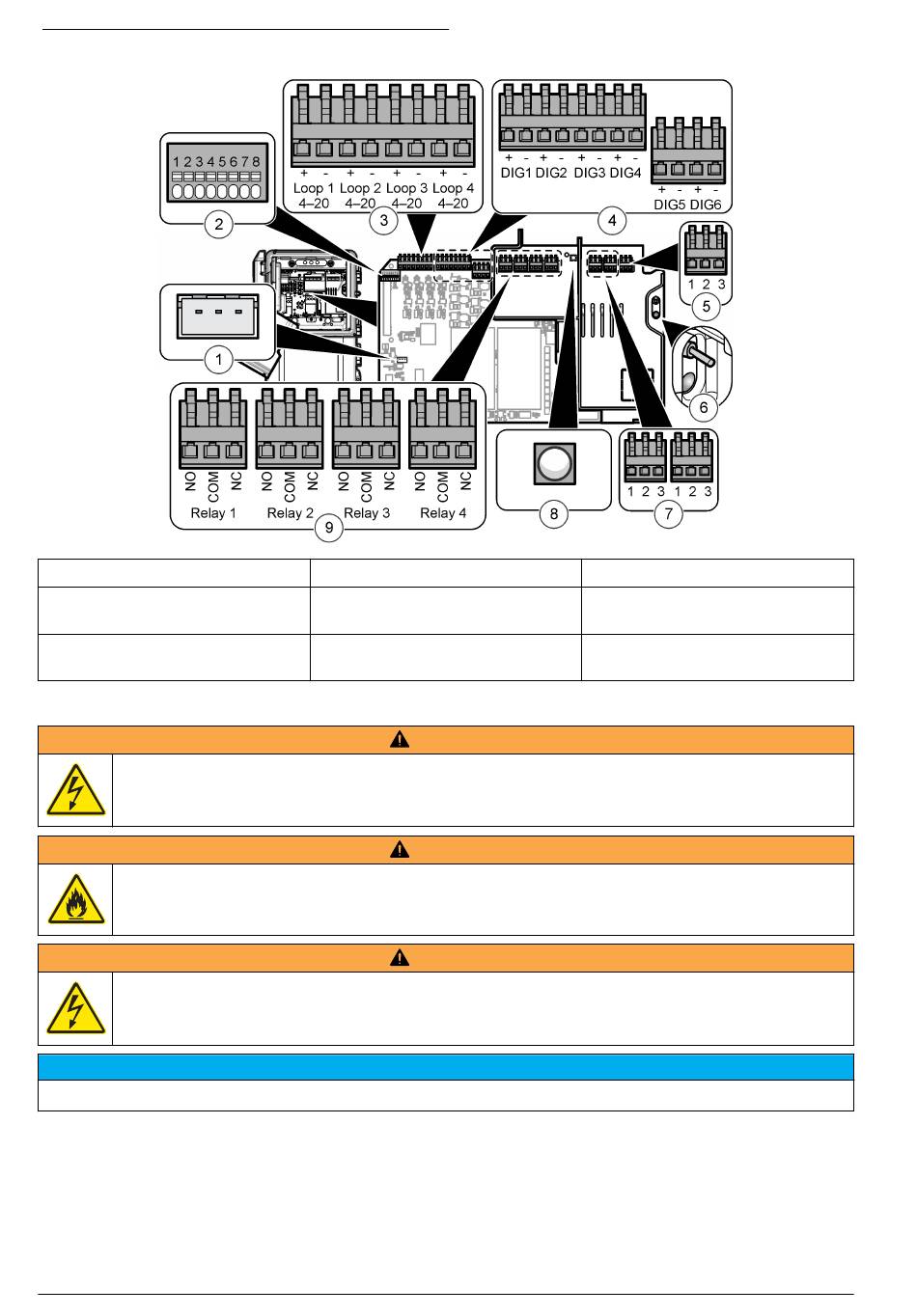

Şekil 12 Ana devre kartı üzerindeki bağlantılar
1 Harici denetleyici bağlantısı
2 Akıllı prob bağlantısı
3 4-20 mA çıkışlar
Güç bağlantısı
Elektrik çarpması nedeniyle ölüm tehlikesi. Ana koruyucu toprak bağlantısında sıkıştırmalı halka tipi
terminal kullanın.
Elektrik çarpması ve yangın tehlikeleri. Kullanıcı tarafından temin edilen kablonun ve kilitlenmeyen fişin
ilgili ülke yasalarına uygun olduğundan emin olun.
Elektrik çarpması nedeniyle ölüm tehlikesi. Koruyucu topraklama iletkeninin 0,1 ohm'dan düşük bir
empedans bağlantısına sahip olduğundan emin olun. Bağlantısı yapılan telli iletkenin, AC şebeke hattı
ile aynı akım değerine sahip olması gerekir.
Cihaz yalnızca tek fazlı bağlantı için kullanılır.
Kablo kurulumu: Üretici, isteğe bağlı olarak kablo ve sızdırmazlık halkası kullanılmasını
önermektedir. Yedek parça listesi için bakım kılavuzuna başvurun. Müşteriye temin edilen kablo için
su geçirmez kılıflı üç adet 1,0 mm
daha kısa olması gerekmektedir. Cihazın evresel sınıflandırmasını korumak için conta tipi bir kablo
rakoru kullanın. Bkz.
Teknik Özellikler
veya
Tablo 2
ve
Şekil
366 Türkçe
4 Dijital girişler
5 Güç girişi
6 Güç anahtarı ve LED
(açık=analiz cihazı açık)
2
'lik (18 AWG) iletkenler gereklidir ve kablonun 3 metreden (10 fit)
sayfa 372. Cihazın güç bağlantısını yapmak için bkz.
13.
U Y A R I
U Y A R I
U Y A R I
B İ L G İ
7 Güç çıkışı
8 Güç çıkışı LED'i (açık=güç
analiz cihazına bağlı)
9 Röleler
Tablo 1
