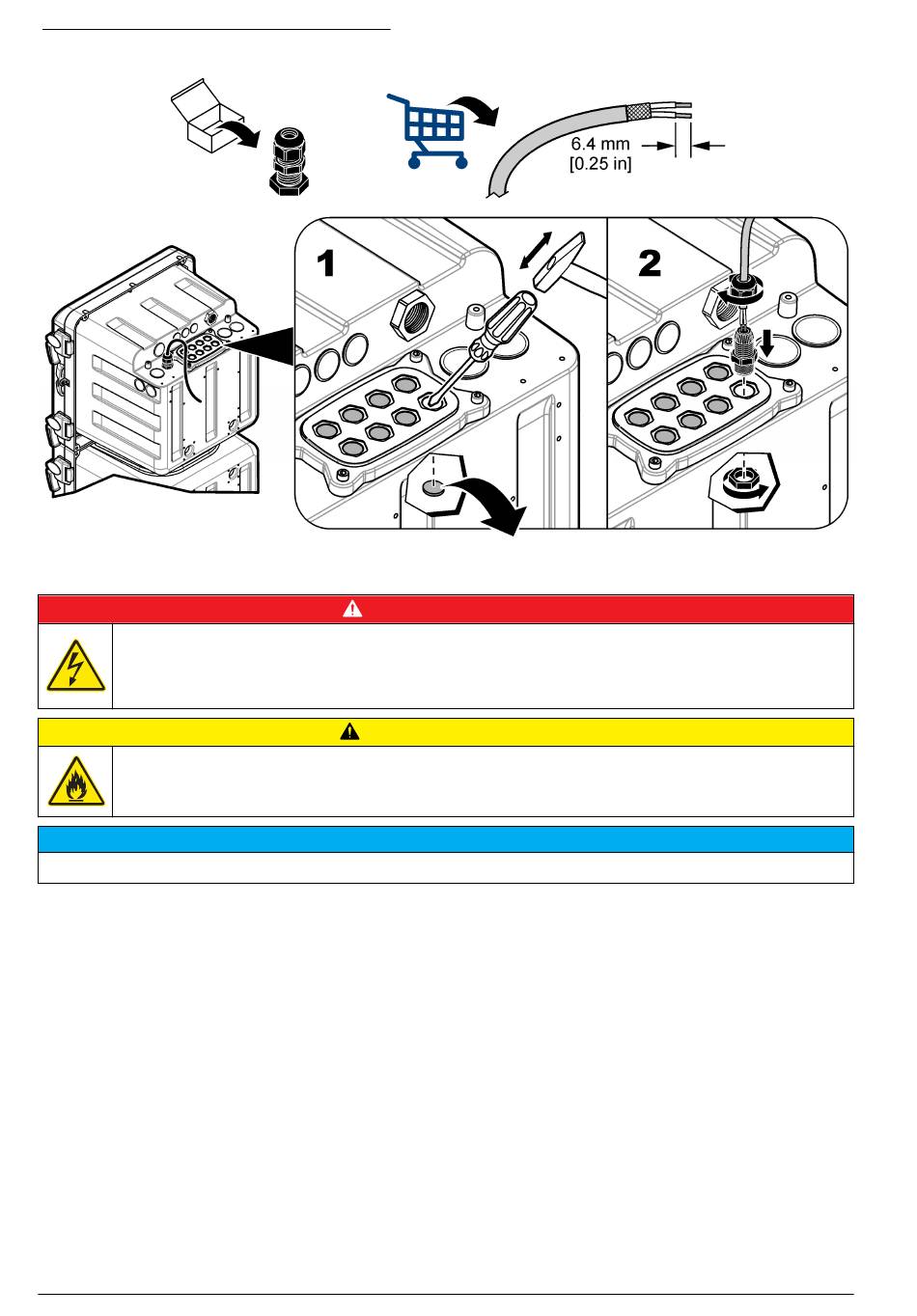

Рисунок 14 Подключение устройства
Подключение к реле
Опасность смертельного электропоражения. Не прокладывать вместе высоковольтные и
низковольтные провода. Убедитесь, что все релейные соединения рассчитаны на работу при
высоком напряжении переменного тока или все соединения могут работать при низком
напряжении постоянного тока.
Опасность возникновения пожара. Нагрузка реле должна быть резистивной. Ток реле всегда
необходимо ограничивать внешним предохранителем или прерывателем. Соблюдайте
номинальные значения для реле, указанные в разделе «Технические характеристики».
Не рекомендуется использовать провод диаметром менее 1,0 мм
В анализатор установлены реле для сигнала оповещения о концентрации пробы (2x),
системного оповещения анализатора и отключения системы анализатора. Для подключения
устройства см.
Схема соединений
нормально закрытый).
Подключение к выходам на 4–20 мА
Для подключения выходов 4–20 мА используйте экранированную витую пару. Подключите
экран к записывающему устройству или к анализатору. Не подключайте экран с обоих концов
кабеля. При использовании неэкранированного кабеля может испускаться радиочастотное
излучение или уровень восприимчивости может оказаться выше допустимого.
Для подключения устройства обратитесь к
Технические характеристики
нагрузки и разводки кабелей.
Примечание: Выходы 4-20 мА не могут использоваться для подачи питания на 2-проводной (с питанием
от контура) преобразователь.
348 Русский
О П А С Н О С Т Ь
О С Т О Р О Ж Н О
У В Е Д О М Л Е Н И Е
на стр. 344 (NO = нормально открытый, COM = общий, NC =
Схема соединений
на стр. 352, чтобы получить характеристики сопротивления
2
(18 AWG).
на стр. 344. Обратитесь к
