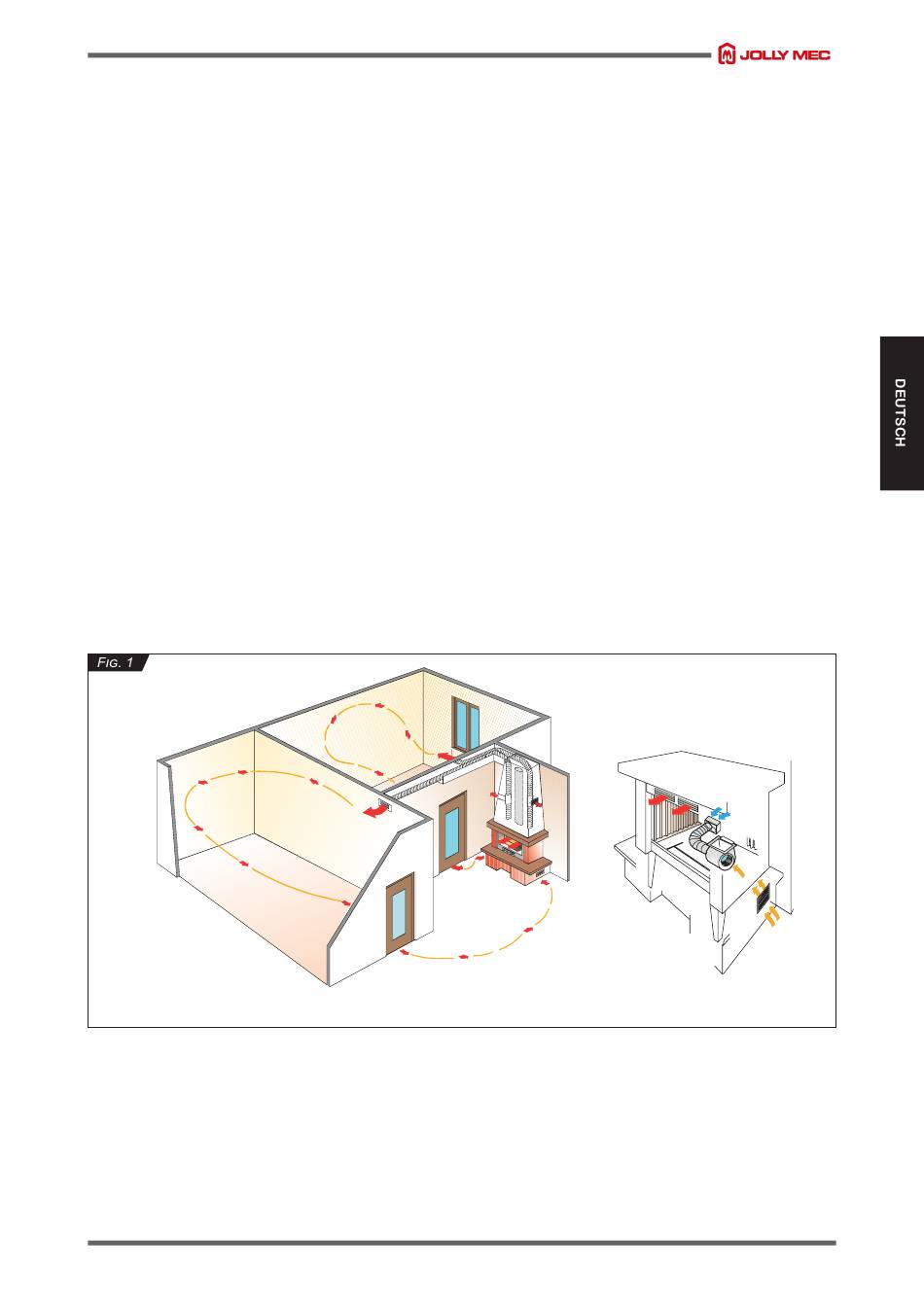

BEISPIEL EINES LUFTLEITUNGSSYSTEMS IN ANDERE RÄUME
Die Luftrohre müssen in die zu heizenden Räume geführt werden.
Aus jedem Raum, in den die Heißluft geleitet wird, muss durch Schlitze im unteren Bereich der Türen oder Luftschieber eine
Rückführung der Luft in den Kaminofenraum vorgesehen werden (siehe
Die Verteilung der Heißluft außerhalb der Abzugshaube und des Schornsteins kann über flexible Rundrohre aus Aluminium mit
Anschlüssen und Ableitungen aus Blech erfolgen. Die Rohre müssen mit Rohrschellen an den Anschlüssen befestigt werden.
Die Isolierung der Rohre ist wesentlich für die Wärmeleistung des Kaminofens. Deshalb müssen sie über die ganze Länge mit einer
Glaswollmatte (Mindeststärke 3 cm) umwickelt werden (nicht innerhalb der Abzugshaube).
Zur Beachtung. Die Rohre nicht mit Holz oder brennbaren Materialien in Kontakt bringen.
Kunststoffrohre für die Luftverteilung sind absolut zu vermeiden, da die heiße Luft sie verformen und gefährliche Gase freisetzen könnte.
Wo die Unterputzverlegung der Rohre nicht möglich sein sollte, können sie durch eine Zwischendecke oder mit falschen Balken oder
Kästen verborgen werden (siehe
Zwischen den Rohrklappen und der Wand muss mit Silikon abgedichtet werden, um Luftdurchlässe zu vermeiden, die die Wände
aufgrund der Wärme schwärzen (wie schwarze Stellen über Heizkörpern).
MAXIMALE LÄNGE DER ROHRLEITUNG: 7 METER.
Installierung mit Externe Luftzufuhr
Am
Sockel
des
Kaminofens
ein Gitter zur Luftrückführung
mit Verbindung zum Ventilator
anbringen,
welches
das
Einströmen der Luft ermöglicht.
1-2).
Fig.
1-2).
Fig.
Nur für Version mit Außenluftansaugung
Installationsbeispiel
Außenluftansaugung mit automatisch
schließendem
Innenluftansaugung.
Anschluss für Außenluftzuführung mit
automatisch schließendem Kasten und
Ventilator.
mit
50
%
Kasten
und
50
%
27
