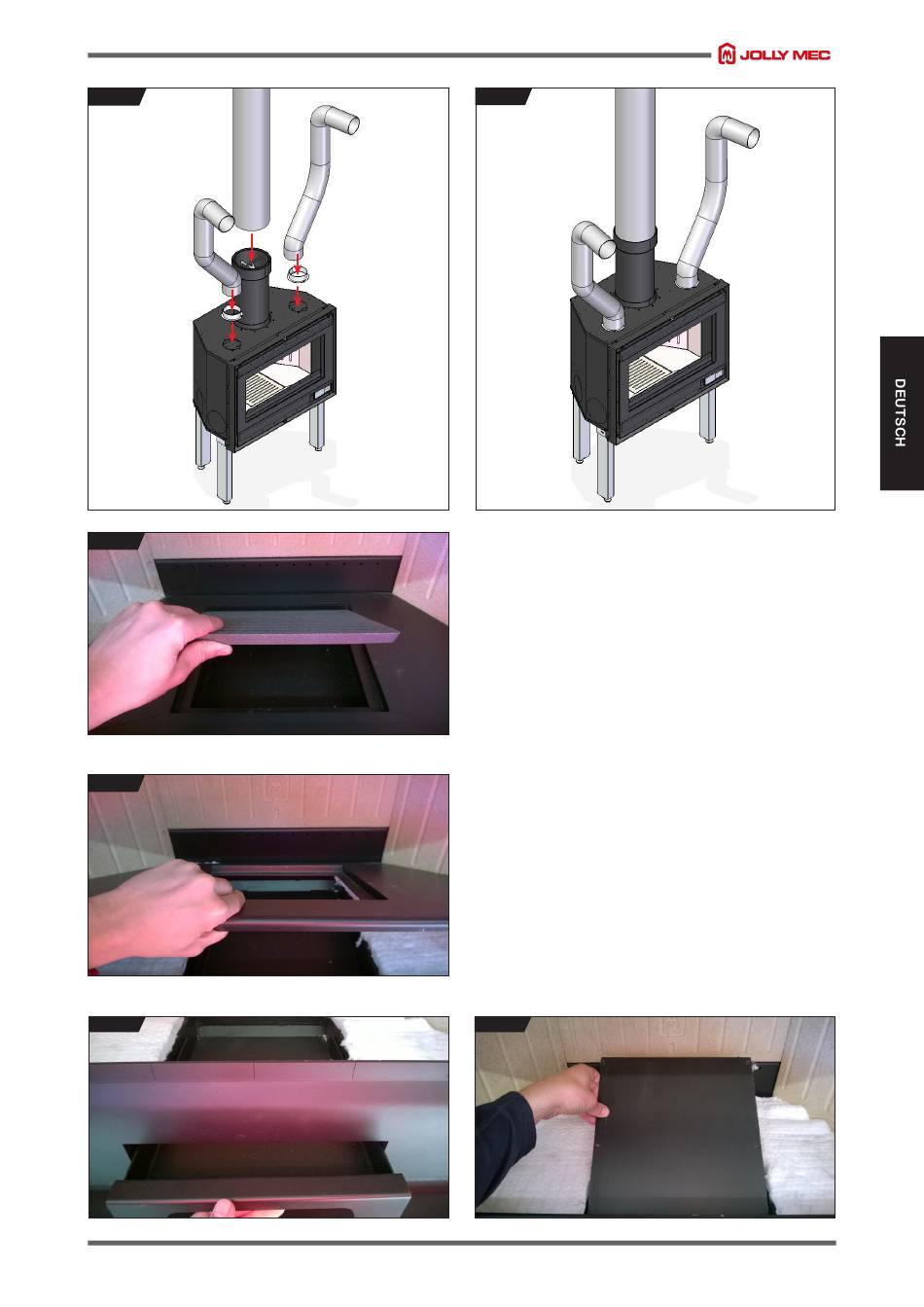

11. Anschluss und Rohr in den Sitz einfügen und drehen, um den
Anschluss einzurasten (Fig. 11-12).
Zur Beachtung. Es empfiehlt sich, die Anschlüsse probeweise
einzurasten,bevor der Kaminofen installiert wird.
12. Positionieren sie das elektronische Steuergerät nicht in einem zu
warmen Punkt (maximal 50-60°C).
Um den Ventilator zu installieren entfernen sie die Feuerstelle,
13.
den Aschenkasten und die untere Schließplatte (Fig. 13-14-
15-16-17).
Knicken sie die hinter Seite des Ventilators (Fig. 18) nach
14.
unten um Vibrationen und Geräusche zu vermeiden, Ventilator
einsetzen und mit den vorgesehenen Schrauben befestigen.
Einmal den Ventilator eingesetzt und verkabelt, schließen sie
15.
die Sonde am Steuergerät an und überprüfen sie den Betrieb
des Gerätes, Schließen sie das Zugangsfach und montieren
sie alles rückwärts ab Punkt 13.
Am Ende der Installation den Kamin wieder einsetzen und alle
16.
notwendigen Abdichtungen durchführen.
