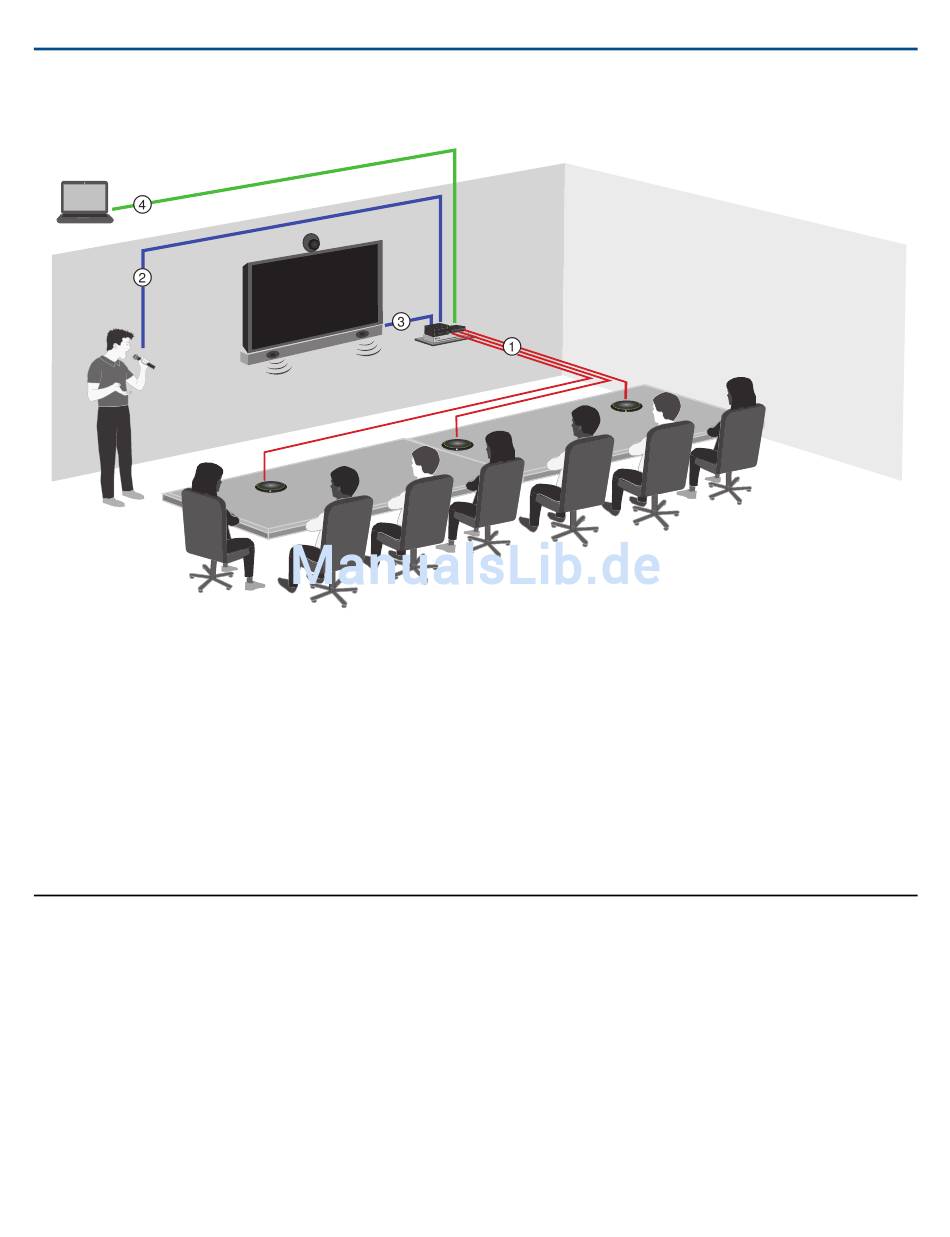

Systemüberblick
① Dante™ -Audio, -Strom und -Steuerungsdaten
Ein einzelnes Netzwerkkabel überträgt 4 getrennte Audiokanäle von jedem Mikrofon zum Dante-Netzwerk, wo sie zu beliebigen Dante™ -kompatiblen Geräten
geführt werden können.
② Analoges Audio (Mikrofon zu Netzwerk)
Analoge Geräte, wie etwa ein drahtloses Mikrofonsystem oder ein Schwanenhalsmikrofon auf einem Podest, werden zur Realisierung eines vollständig vernetzten
Konferenzsystems über eine Shure-Netzwerkschnittstelle (Modell ANI4IN) an das Dante™-Audio-Netzwerk angeschlossen.
③ Audio am entfernten Ende (Netzwerk zu Lautsprecher)
Dante™-fähige Lautsprecher und Verstärker werden direkt an einen Netzwerk-Schalter angeschlossen. Analoge Lautsprecher und Verstärker werden über eine
Shure-Netzwerkschnittstelle (Modell ANI4OUT) angeschlossen, die Dante™-Audiokanäle in Analogsignale umwandelt, welche durch 4 getrennte XLR- oder
Blocksteckerausgänge übertragen werden.
④ Gerätesteuerung und Dante™ -Audio
Ein Computer, auf dem Dante™ Controller und die browserbasierte Benutzeroberfläche von Shure ausgeführt werden, ermöglicht die Steuerung des Folgenden:
System Planning and Gear Requirements

Einrichtung des Audio-Netzwerks

Vernetzte Konferenzsysteme von Shure bestehen aus Microflex Advance-Mikrofonen und Netzwerkschnittstellen, die lediglich in einem Dante™ -Netzwerk
funktionieren. Weitere Hardware, darunter Netzwerk-Schalter, Computer, Lautsprecher und Audioprozessoren werden im Verzeichnis der Hardware-Komponenten
beschrieben.
In dieser Übersicht dargestellte Komponenten von Shure:
Microflex Advance-Mikrofone
Das MXA910 und das MXA310 sind mit Dante-Ausgängen ausgestattet und direkt an einen Netzwerk-Schalter angeschlossen.
Audio-Netzwerkschnittstellen
Die Schnittstellen dienen dazu, analoge Geräte, wie etwa Lautsprecher und analoge Mikrofone, an das Netzwerk anzuschließen.
ANI4IN: Wandelt 4 Analogsignale (getrennte XLR- und Blockstecker-Modelle verfügbar) in Dante™ -Digitalaudiosignale um.
ANI4OUT: Wandelt 4 Kanäle von Dante™ -Audio aus dem Netzwerk in Analogsignale um.
