1.1 Einleitung

Der flexible HT INSTRUMENTS Wechselstromwandler Modell HTFLEX-1000 kann zur
Messung von Wechselströmen ab einigen Ampere bis zu maximal 1000A eingesetzt werden.
Jeder Wandler liefert eine analoge Ausgangsspannung, die dem Wechselstrom im Leiter
proportional ist. Das Ausgangssignal ist von der gefährlichen Leiterspannung isoliert und ein
genaues Abbild der Wellenform des Wechselstroms im Leiter. Das Ausgangssignal ist direkt
an das Messgerät mit mV Eingang ( z.B. Vega76) anschließbar.
Wenn die HTFLEX-1000 eingeschaltet ist, blinkt die hinter dem Gehäuse befindliche LED
nur einmal um anzuzeigen, daß die Auswerteeinheit eingeschaltet ist, und die
Batteriespannung für den einwandfreien Betrieb in allen Meßbereichen ausreicht. Die LED-
Anzeige blinkt danach nicht mehr um die Batterie zu schonen. Sollte die LED zweimal
blinken, so sind die Batterien bald auszuwechseln. Sollte die LED nach dem Einschalten
überhaupt nicht aufleuchten, so sind die Batterien sofort auszuwechseln.

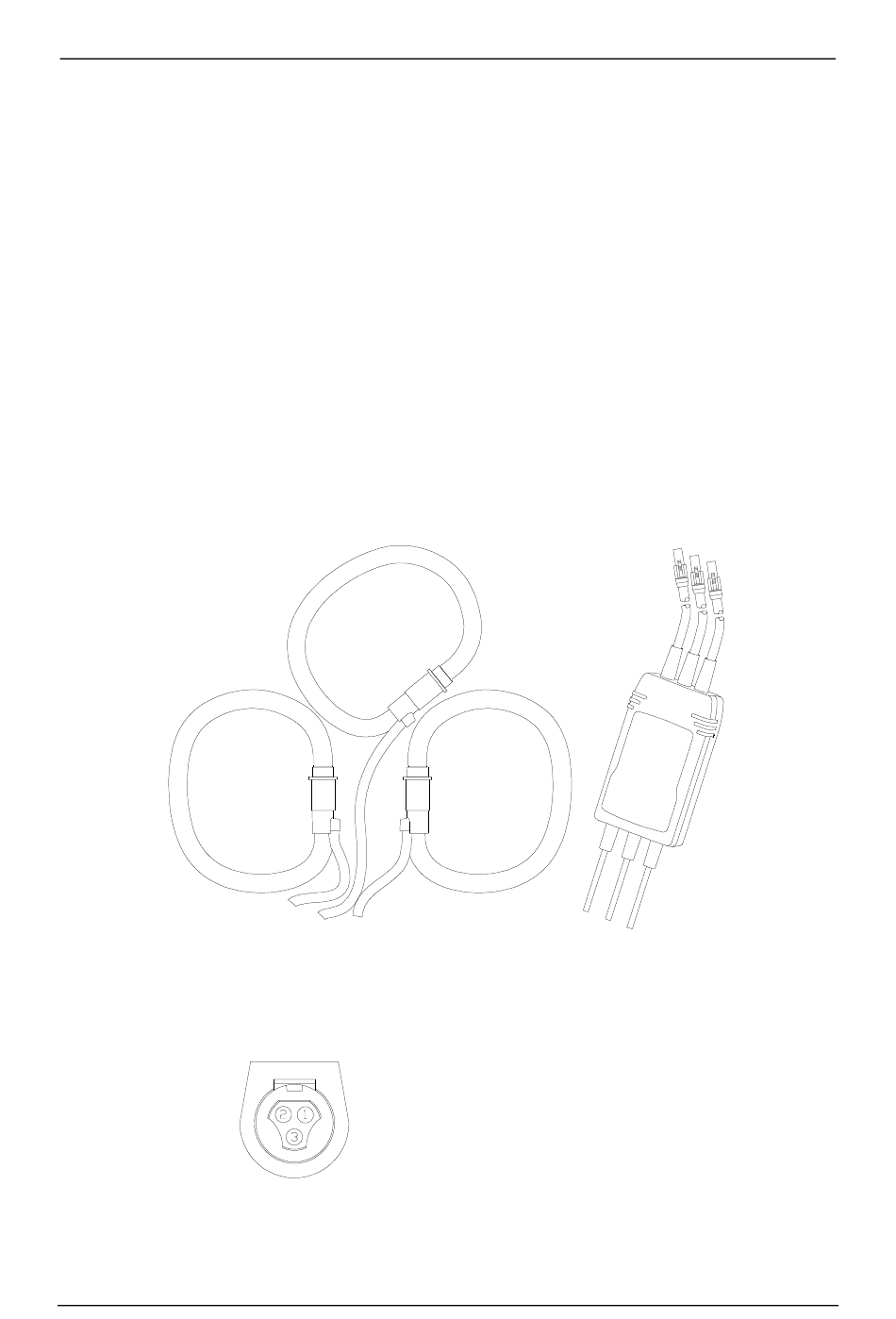

Abb. 1-1 flexibler Stromwandler HTFLEX-1000
Pin 1
Pin 2
Pin 3
- 4 -
HTFLEX-1000
+ Output
- Output
Schirmung
