Inhaltszusammenfassung für M-Audio ProFire Lightbridge

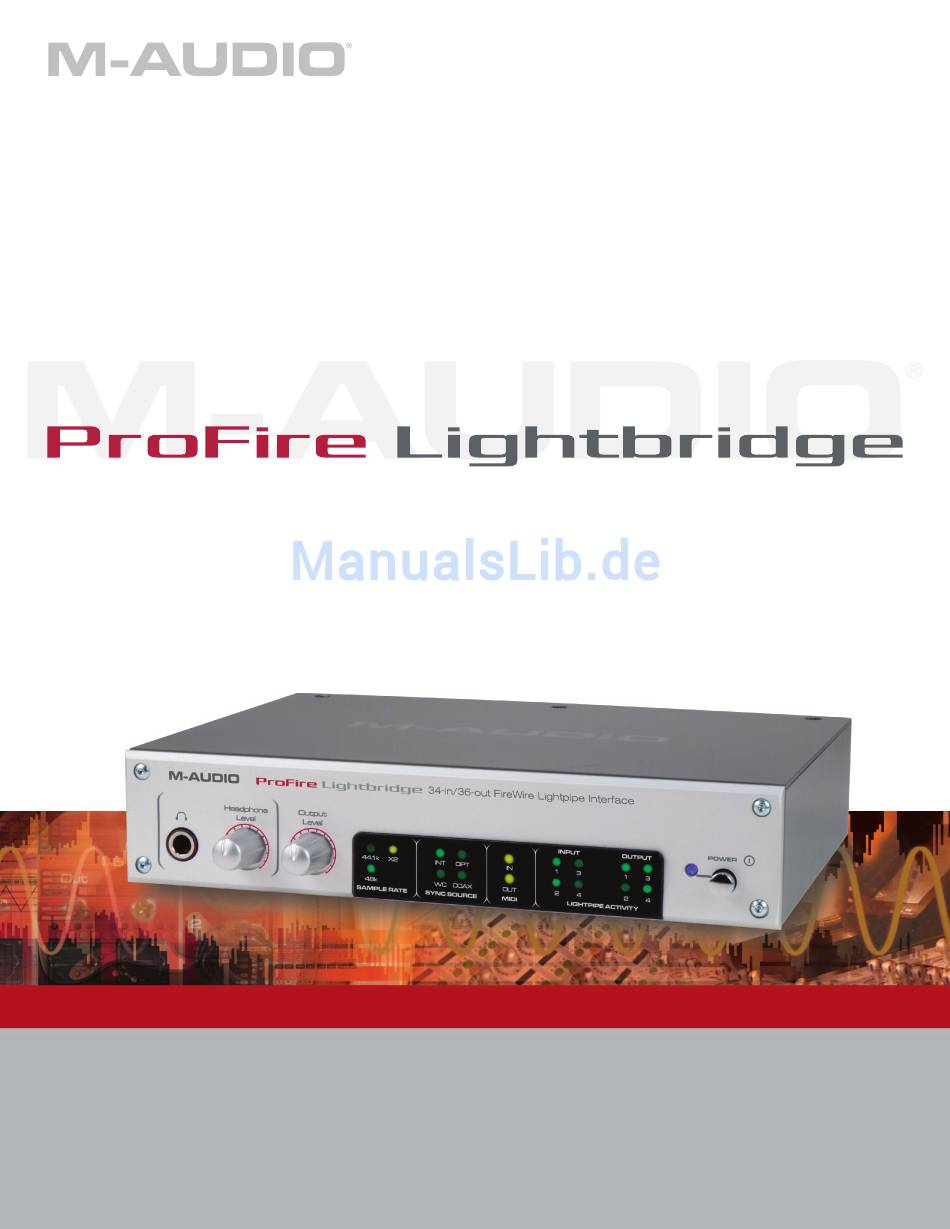

- Seite 1 34-in/36-out FireWire Lightpipe-Interface Benutzerhandbuch Deutsch...
-
Seite 2: Inhaltsverzeichnis
Über ProFire Lightbridge ......... . . 3 ProFire Lightbridge - Produktmerkmale ........4 Systemvoraussetzungen. -
Seite 3: Einführung

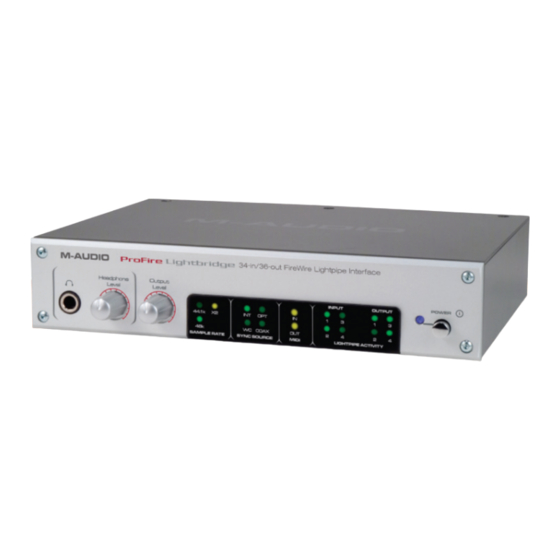

ProFire Lightbridge Bedienungsanleitung Einführung ielen Dank, dass Sie sich für das ProFire Lightbridge-Interface von M-Audio entschieden haben! ProFire Lightbridge mit optischen ADAT-I/O bringt optimale digitale Konnektivität in Ihr Studio. Mit seinen vier optischen ADAT-Eingängen, vier optischen ADAT-Ausgängen, dem koaxialen S/PDIF-Ein- und Ausgang sowie analogen Stereo- Ausgängen, können Sie über ProFire Lightbridge eine Vielzahl von Geräten an Ihre digitale FireWire-Workstation... -
Seite 4: Über Profire Lightbridge
ProFire Lightbridge Bedienungsanleitung Über ProFire Lightbridge roFire Lightbridge ist ein Halfrack-Audio-Interface ProFire Lightbridge ist darüber hinaus mit MIDI-I/O- (1 HE), mit dem sich die Leistung Ihres Digital- Buchsen ausgestattet, so dass Sie Ihre MIDI-fähigen Studios erheblich steigern lässt. Mittels eines einzigen Geräte über das Interface an Ihre DAW anschließen... -
Seite 5: Profire Lightbridge - Produktmerkmale
ProFire Lightbridge Bedienungsanleitung ProFire Lightbridge - Produktmerkmale Vier optische ADAT-Lightpipe-Eingänge und Ausgänge < Zwei koaxiale S/PDIF I/O-Kanäle < symmetrische analoge 6,3 mm Stereo-Ausgänge mit unabhängigem Lautstärkeregler < Alle 34 Eingänge und 36 Ausgänge können simultan eingesetzt werden < Stereo-Kopfhörerausgang mit eigenem Lautstärkeregler an der Gerätevorderseite <... -
Seite 6: Systemvoraussetzungen
ProFire Lightbridge Bedienungsanleitung Systemvoraussetzungen Mindestsystemanforderungen 16 Kanäle ADAT Lightpipe bei 16 Bit/44.1kHz Windows: Macintosh: Pentium IV 1,8 GHz Power Mac G4 1 GHz (G4-Beschleunigungs-Karten werden nicht unterstützt) 512 MB RAM 512 MB RAM 7200 U/Min HD (8 MB Puffer) 7200 U/Min HD (8 MB Puffer) -
Seite 7: Regler Und Anschlüsse
ProFire Lightbridge Bedienungsanleitung Regler und Anschlüsse Vorderseite Kopfhörerausgang — Für Standard-Stereo-Klinken (6,3 mm) An diesem Ausgang liegt das gleiche Signal an wie am analogen Line-Ausgang. Die Lautstärke des Kopfhörerausgangs kann unabhängig vom Line-Pegel mit dem Kopfhörer-Lautsträkeregler (2) eingestellt werden. Headphone-Lautstärkeregler – Regelt die Lautstärke am Kopfhörerausgang (1). -
Seite 8: Rückseite
Festplatten angeschlossen sind. Beachten Sie außerdem, dass 6-Pin-FireWire-Anschlüsse an PCMCIA- FireWire-Karten für Notebooks in der Regel keine Stromversorgung bieten. Verwenden Sie das Netzteil oder schließen Sie ProFire Lightbridge an einen anderen FireWire-Port an, falls Sie Probleme mit unzureichender Stromversorgung haben. -
Seite 9: Treiberinstallation
Schließen Sie das mitgelieferte Breakout-Kabel an den Multi-Pin-Anschluss (14) an der Rückseite des Geräts an, und verbinden Sie Ihr digitales S/PDIF-Audiogerät mit dem Breakout-Kabel. Schließen Sie die analogen 6,3 mm-Anschlüsse des ProFire Lightbridge an Ihren Mixer, Aktivlautsprecher oder an jedes andere Line-Gerät an. -
Seite 10: Midi
Einsatz von ProFire Lightbridge Je nach DAW-Software erscheinen die Ein- und Ausgänge des ProFire Lightbridge in der Anwendung als Multi- Stereo-Paare, normalerweise in Achterblöcken. In einigen Anwendungen erhalten sie die Bezeichnung “Input 1/2”, “Input 3/4”, usw, in anderen dagegen “Input 1L”, “Input 1R”, usw..Einige Anwendungen erkennen ProFire Lightbridge als ein einziges Multikanal-Gerät, andere wiederum als mehrere Einzelgeräte (“Gerät A”... -
Seite 11: Das Software-Control-Panel
Nachdem Sie die ProFire Lightbridge-Treiber installiert haben, können Sie mit der Control Panel-Software verschiedene Parameter des Interface nach Belieben konfigurieren. Um das Control Panel unter Windows aufzurufen, klicken Sie auf das rote M-Audio-Symbol in der Taskleiste oder gehen Sie auf Start > Control Panel und wählen Sie das ProFire Lightbridge-Control Panel-Symbol. - Seite 12 Bedarf automatisch in den hoch auflösenden Modus um. Override – In diesem Modus arbeiten alle ADAT-Ports des ProFire Lightbridge mit hoher Auflösung. Aktivieren Sie diesen Modus nur, wenn ProFire Lightbridge andernfalls nicht in der Lage ist, ein hoch auflösendes ADAT- Signal zu erkennen.
- Seite 13 Sync Source In diesem Feld können Sie die Quelle Ihres Master-Wordclocks auswählen. (Für Informationen zur Sync-Quelle, siehe Kapitel 11.) internal – Der interne ProFire Lightbridge-Clock ist der Wordclock-Master. Dies ist die < Standardeinstellung. word clock in – Wordclock wird über den BNC-Wordclock-Eingang empfangen.
-
Seite 14: Analog Output
ProFire Lightbridge Bedienungsanleitung Analog output In diesem Feld können Sie die Quelle für die analogen Ausgänge des ProFire Lightbridge-Interface auswählen: mirrors spdif output – Die analogen Ausgänge geben das gleiche Signal wie der S/PDIF-Ausgang < wieder. Mit dieser Einstellung erscheinen die analogen Ausgänge in Ihrer DAW-Software nicht als unabhängige Ausgänge. -
Seite 15: About-Seite
About-Seite Diese Seite enthält Informationen zu Ihrer Hardware und aktuellen Treibersoftware-Version. Diese Informationen können nützlich sein, sollten Sie einmal technische Unterstützung benötigen. Klicken Sie auf die M-Audio-Web- Links, um die entsprechenden Seiten auf unserer Site zu öffnen (Internet-Verbindung erforderlich). Wordclock-Synchronisierung... - Seite 16 Sie alle weiteren digitalen Geräte (über das jeweilige interne Menü) als Slaves einstellen. In Abb. 1 wurden digitale Multitracker an die optischen Ports 1 und 2 des ProFire Lightbridge angeschlossen, ein DAT-Recorder an den S/PDIF I/O. ProFire Lightbridge ist das Master-Gerät, die anderen Slaves..
- Seite 17 Wenn Sie lieber ein anderes Gerät als Master haben wollen, stellen Sie es entsprechend ein und wählen Sie dann im ProFire Lightbridge den Eingang des Mastergeräts als Sync-Quelle aus. Damit wird ProFire Lightbridge (und alle Geräte, die daran angeschlossen sind) dem Master “unterworfen”.
- Seite 18 Sie müssen u.U. ein 2-Track-Gerät als Clock-Master bestimmen, da viele dieser Geräte, etwa reguläre CD-Player, nicht als Slaves eingestellt werden können, wenn sie ein digitales Audiosignal erhalten. In Abb. 3 ist ein digitales 2-Track-Gerät als Clock-Master konfiguriert und ProFire Lightbridge sowie andere Geräte als Slaves.
- Seite 19 In solchen Fällen kann ProFire Lightbridge an den BNC-Ausgang des Clock-Generators gelockt werden und das Clocksignal an die angeschlossenen Slave-Geräte weitergeben. In Abb. 4 ist ProFire Lightbridge als Slave eines Masterclock-Generators eingestellt und übermittelt das Signal an weitere Geräte.
-
Seite 20: Technische Daten
ProFire Lightbridge Bedienungsanleitung Technische Daten D/A-Converter 44,1; 48; 88,2 und 96kHz Unterstützte Bitfrequenzen 16 Bit, 24 Bit Digitaleingänge 4 x optisch Lightpipe Koaxial Stereo-S/PDIF 4 x optisch Lightpipe Digitale Audioausgänge Koaxial Stereo-S/PDIF Line-Ausgänge 6,3 mm-Stereoklinke, symmetrisch/unsymmetrisch Ausgangsimpedanz 300 Ohm symm. / 150 Ohm unsymm. -
Seite 21: Produktgarantie
Garantiebedingungen Bei sachgemäßer Nutzung gewährt M-Audio Garantie auf Material- und Herstellungsmängel, sofern sich das Produkt im Besitz des ursprünglichen Käufers befindet und bei M-Audio registriert ist. Weitere Informationen zu Garantie und Gewährleistungsbeschränkungen für Ihr Produkt finden Sie online unter www.m-audio.com/warranty. - Seite 22 M-Audio USA M-Audio Germany 5795 Martin Rd., Irwindale, CA 91706 Kuhallmand 34, D-74613 Ohringen, Germany Technical Support Technical Support web: www.m-audio.com/tech e-mail: support@m-audio.de tel (pro products): (626) 633-9055 +49 (0)7941 - 9870030 tel (consumer products): (626) 633-9066 fax: +49 (0)7941 98 70070...
