5.7.8 Anschluss eines Rundsteuerempfängers

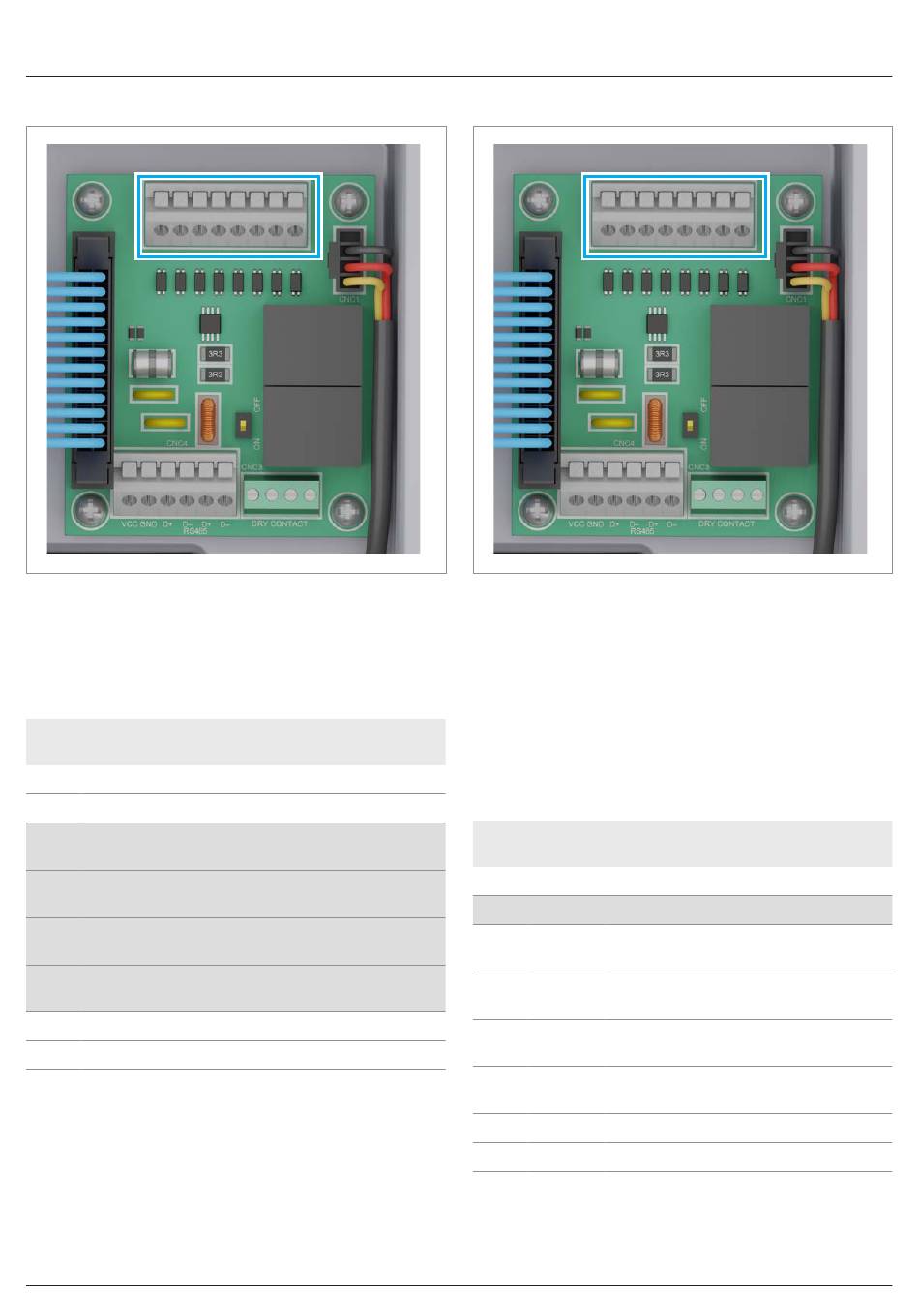

Abb. 5.30: Klemmenblock mit digitalen Eingängen
An die digitalen Eingänge kann ein Rundsteuerempfänger
angeschlossen werden.
Die digitalen Eingänge befinden sich auf der Kommunikations-
karte.
Pin Bezeich- Kurzschlie-
nung ßen
1 V1 -
K0 V1 + K0
2
K1 V1 + K1
3
K2 V1 + K2
4
K3 V1 + K3
5
K4 V1 + K4
6
K5 V1 + K5
7
K6 V1 + K6
8
Tab. 5.7.: Pin-Belegung des Klemmenblocks mit digitalen Ein-
gängen für den Anschluss eines Rundsteuerempfän-
gers
Installations- und Betriebsanleitung M70A_260 Flex RPI703M26000 EU V1.1 DE 2022-08-02
Zugewiesene Aktion
-
Externe Abschaltung (EPO)
Maximale Wirkleistung auf
0 % begrenzt
Maximale Wirkleistung auf
30 % begrenzt
Maximale Wirkleistung auf
60 % begrenzt
Maximale Wirkleistung auf
100 % begrenzt
Reserviert
Reserviert
Gerätekommunikation und Anlagenüberwachung planen

5.7.9 Externe Abschaltung

Abb. 5.31: Klemmenblock mit digitalen Eingängen
Um den Wechselrichter AC-seitig vom Netzanschlusspunkt
zu trennen, kann über eine externe Überwachungseinheit ein
Schaltsignal über den digitalen Eingang K0 gesendet werden.
Das Relais ist ab Werk als Schließer ausgelegt. In den Einstel-
lungen des Wechselrichters kann das Relais auch als Öffner
eingestellt werden.
Der Anschluss für die externe Abschaltung befindet sich am
Klemmenblock mit den digitalen Eingängen der Kommunikati-
onskarte.
Pin Bezeich- Kurzschlie-
nung ßen
1 V1 -
K0 V1 + K0
2
K1 V1 + K1
3
K2 V1 + K2
4
K3 V1 + K3
5
K4 V1 + K4
6
K5 V1 + K5
7
K6 V1 + K6
8
Tab. 5.8.: Pin-Belegung des Klemmenblocks für die externe
Abschaltung
5 Installation planen
Zugewiesene Aktion
-
Externe Abschaltung (EPO)
Maximale Wirkleistung auf
0% begrenzt
Maximale Wirkleistung auf
30% begrenzt
Maximale Wirkleistung auf
60% begrenzt
Maximale Wirkleistung auf
100% begrenzt
Reserviert
Reserviert
