Prace nastawcze
Głębokość zanurzenia E (Et) ustawia się poprzez regulację śrub regulacyjnych (6).
Wszystkie cztery śruby regulacyjne (6) muszą mieć dokładnie ten sam wymiar nastawczy (E) na obu
adapterach (4), w przeciwnym razie istnieje niebezpieczeństwo ześlizgnięcia się chwyconego towaru
(warstwy kamienia)!
5.2
Uchwyt nastawczy
W przypadku braku miejsca, uchwyt do przenoszenia (2)
urządzenia można obrócić o 90°.
Należy postępować w następujący sposób:
Wyjąć sworzeń (9) z gniazda (10) i wyciągnąć sworzeń (10).
Wyciągnij uchwyt do przenoszenia w górę z prostokątnej
rury i obróć go o 90°.
Następnie umieścić uchwyt do przenoszenia (2) z
powrotem na prostokątnej rurze.
Ponownie włożyć sworzeń gniazda (10) i zabezpieczyć go
sworzniem zabezpieczającym (9).
53100436 / 43101738

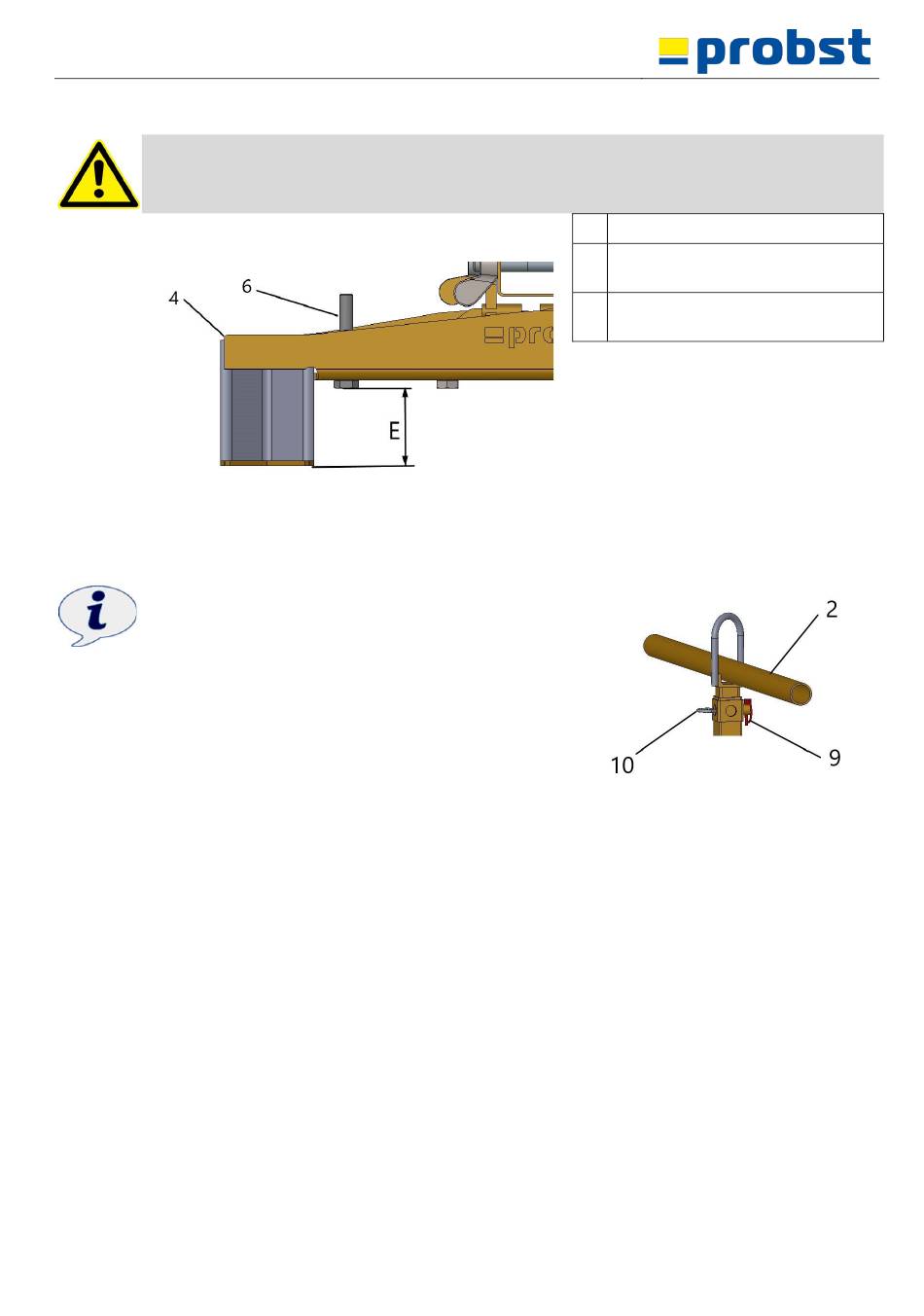

Rys. 3
14 / 20
4
Adapter ze szczękami chwytakowymi
6
Śruba regulacyjna do głębokości
zanurzenia E (Et)
E
Głębokość zanurzenia E (podpora o
regulowanej wysokości)
Rys. 4
PL
