Prace nastawcze

5 Prace nastawcze

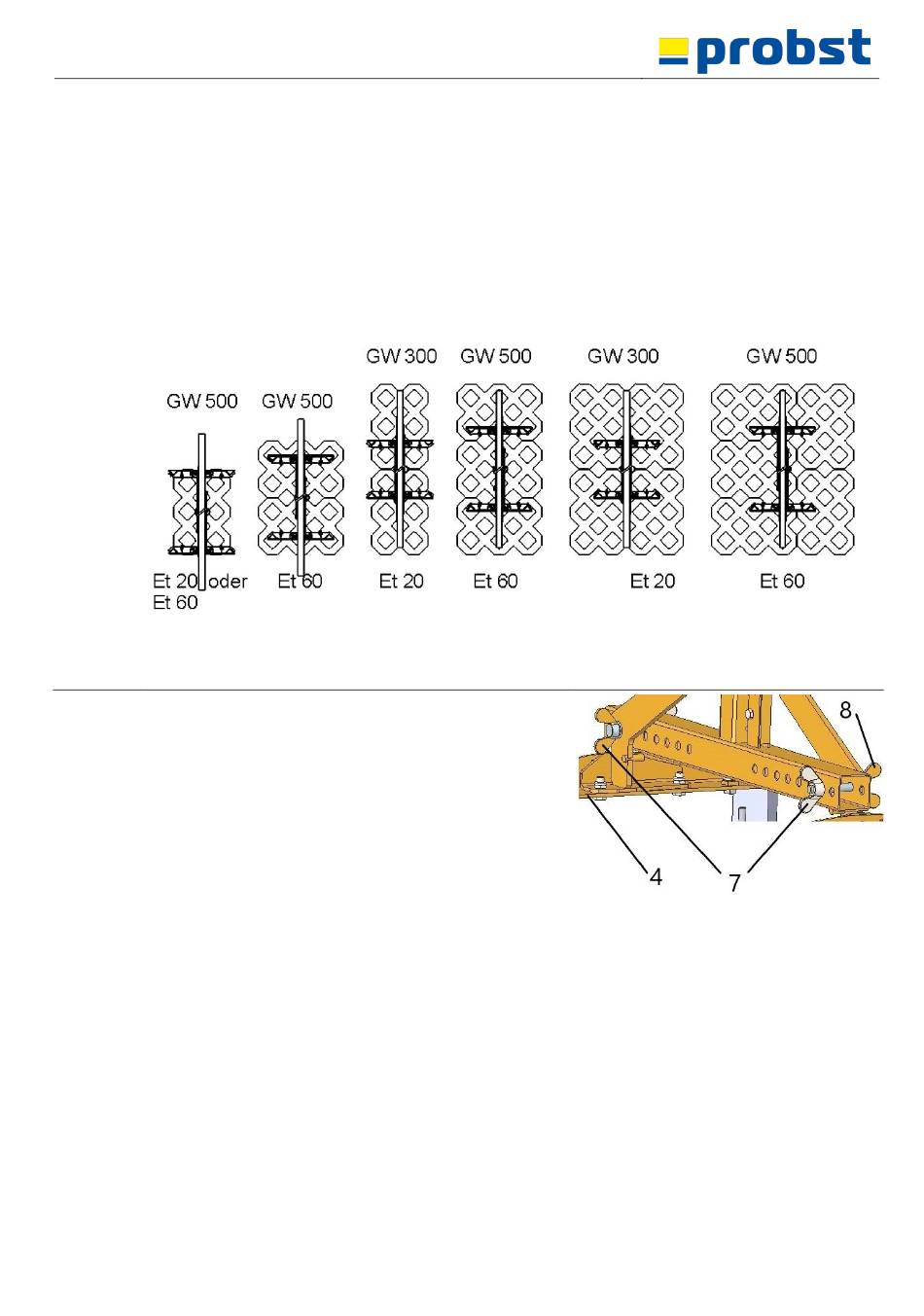

5.1 Ustawienie głębokości zanurzenia/ zakresu chwytu
Przedstawione na zdjęciu elementy chwytające (kamienie z siatki trawnikowej) mogą być chwytane tylko w
dwóch otworach kryjących (po 4. otworze od wewnątrz) dla obszaru chwytu/szerokości chwytu (GW) ok.
300 mm i w otworach kryjących (po 7. otworze od wewnątrz) dla obszaru chwytu/szerokości chwytu (GW)
ok. 500 mm (→ Rys. 1).
Dodatkowo na adapterze (4) można zmienić "głębokość zanurzenia E (Et)" szczęk chwytakowych, która musi
być ustawiona odpowiednio do chwyconego towaru (kamienie z siatki trawnikowej) (→ Rys. 3).
GW = Szerokość chwytu/ zakres chwytu
Et = głębokość zanurzenia E
•
Dzięki adaptacji adapterów ze szczękami chwytającymi (4)
urządzenie może być używane do podnoszenia różnych
rozmiarów ładunków chwytających.
•
Regulacja zakresu chwytu/szerokości chwytu (GW)
odbywa się w następujący sposób:
•
Umieścić urządzenie na ziemi, poluzować nakrętki
skrzydełkowe (7), a następnie wyciągnąć śruby
skrzydełkowe (8).
•
Przesuwać adapter ze szczękami chwytającymi (4) aż do
momentu dopasowania zakresu/szerokości chwytu (GW)
do chwytanego materiału, upewniając się, że oba
adaptery ze szczękami chwytającymi (4) są ułożone
symetrycznie (do osi środkowej urządzenia).
•
Włożyć śruby skrzydełkowe (8) do odpowiednich
otworów kryjących, a następnie zabezpieczyć je
ponownie nakrętkami skrzydełkowymi (7).
53100436 / 43101738
Rys. 1
13 / 20
Rys. 2
