Proline Promag E 100
Endress+Hauser
Anschlussbeispiele
Stromausgang 4...20 mA HART
1

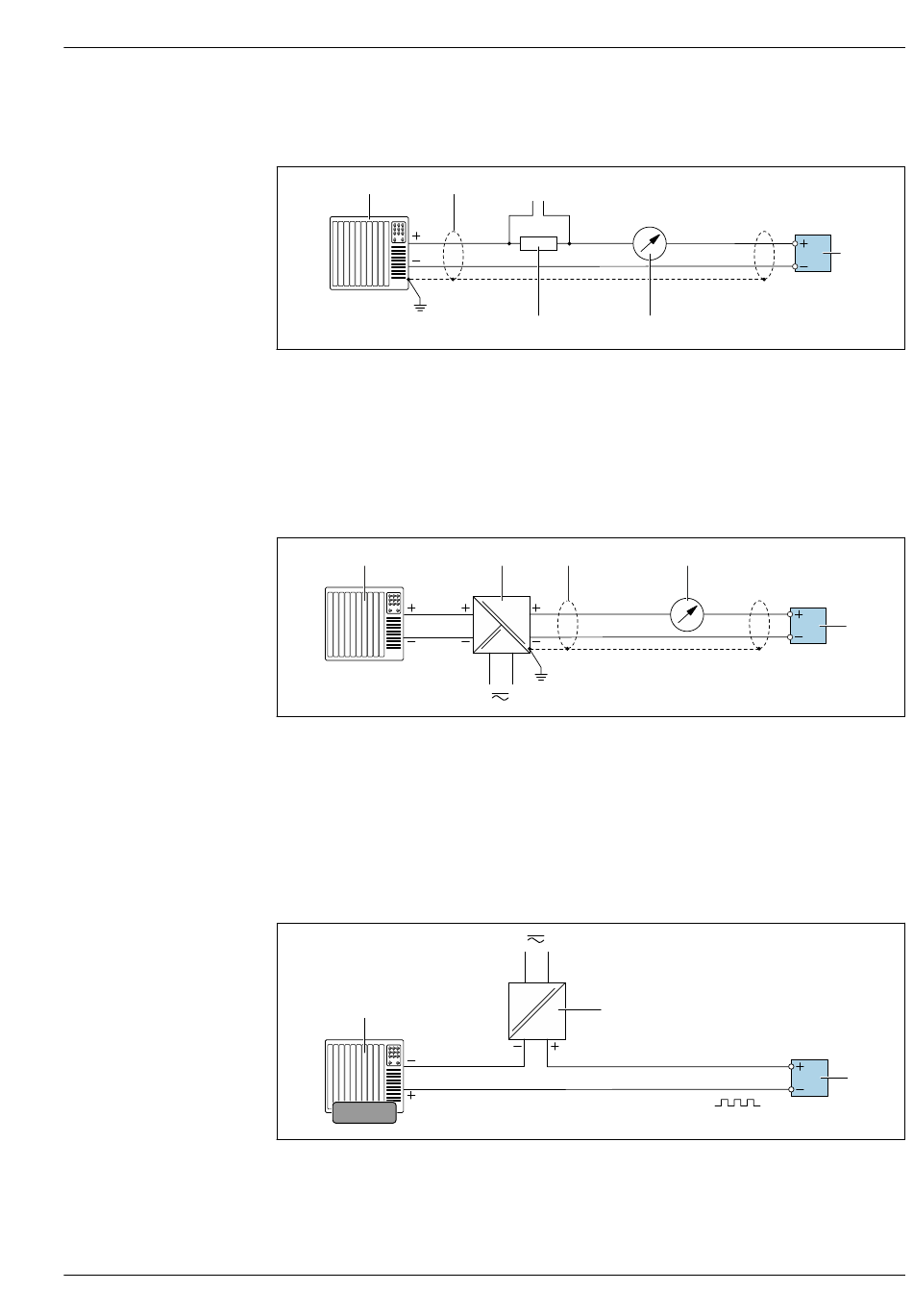

 7 Anschlussbeispiel für Stromausgang 4...20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels-
pezifikation beachten →  33
3 Anschluss für HART-Bediengeräte →  53
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
5 Analoges Anzeigeinstrument: Maximale Bürde beachten
6 Messumformer
1
 8 Anschlussbeispiel für Stromausgang 4...20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Spannungsversorgung
3 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels-
pezifikation beachten →  33
4 Analoges Anzeigeinstrument: Maximale Bürde beachten
5 Messumformer
Impuls-/Frequenzausgang
1
12345
 9 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten
2 3
4
2 3
2
4...20 mA
5
4
4...20 mA
6
A0029055
5
A0028762
3
A0028761
