Endress+Hauser Proline Promag E 100 Technische Information Seite 54

54

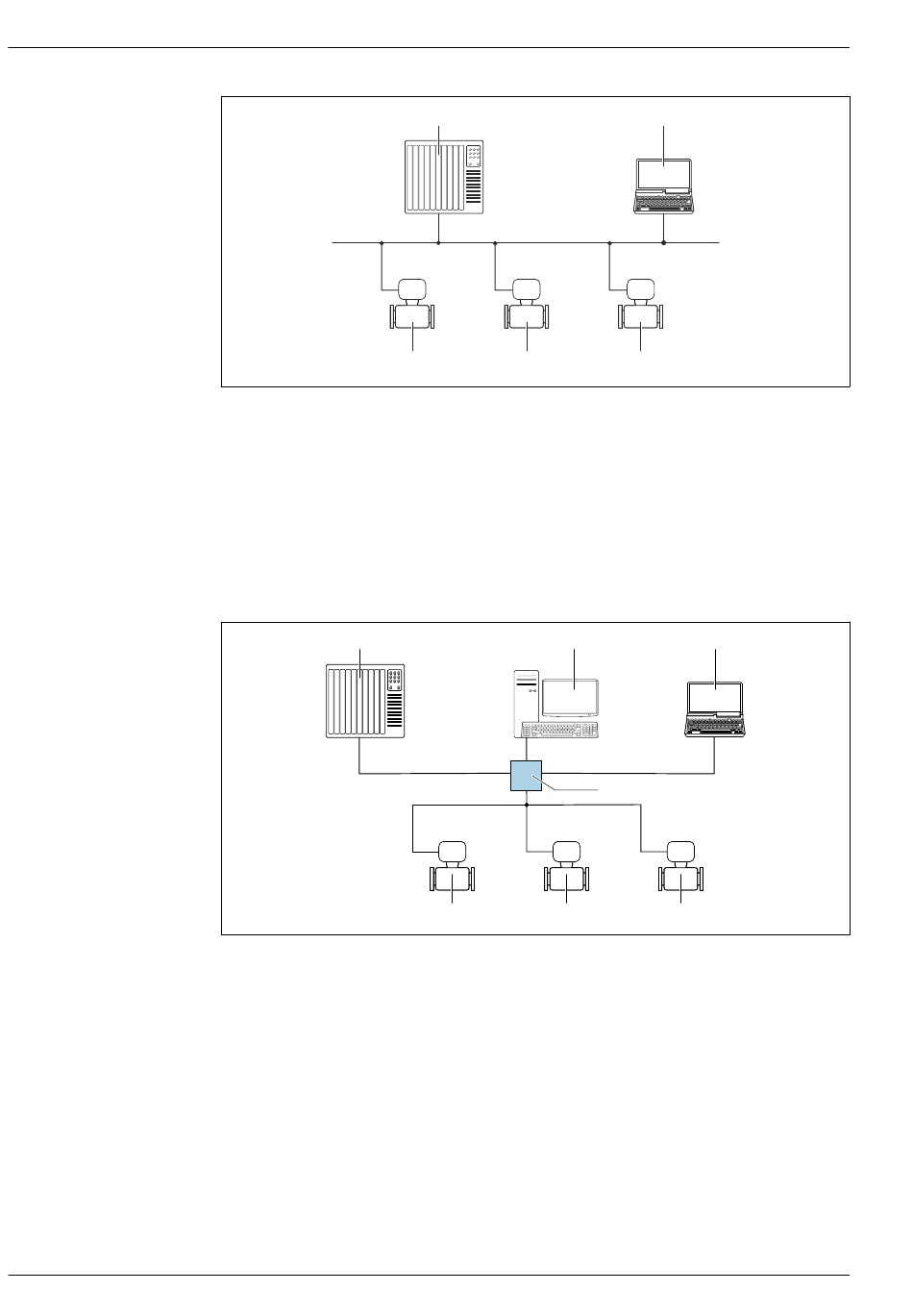

 29 Möglichkeiten der Fernbedienung via PROFIBUS DP Netzwerk
1 Automatisierungssystem
2 Computer mit PROFIBUS-Netzwerkkarte
3 PROFIBUS DP Netzwerk
4 Messgerät
Via EtherNet/IP-Netzwerk
Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit EtherNet/IP verfügbar.
Sterntopologie
1
 30 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie
1 Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation)
2 Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation)
oder mit Electronic Data Sheet (EDS)
3 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP"
4 Ethernet-Switch
5 Messgerät
Via PROFINET-Netzwerk
Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFINET verfügbar.
1
4 4
2
5 5
Proline Promag E 100
2
3
4
3
4
5
Endress+Hauser
A0020903
A0032078
