Endress+Hauser Proline Promag E 100 Technische Information Seite 37

Proline Promag E 100
Ein- und Auslaufstrecken
Anpassungsstücke
Endress+Hauser

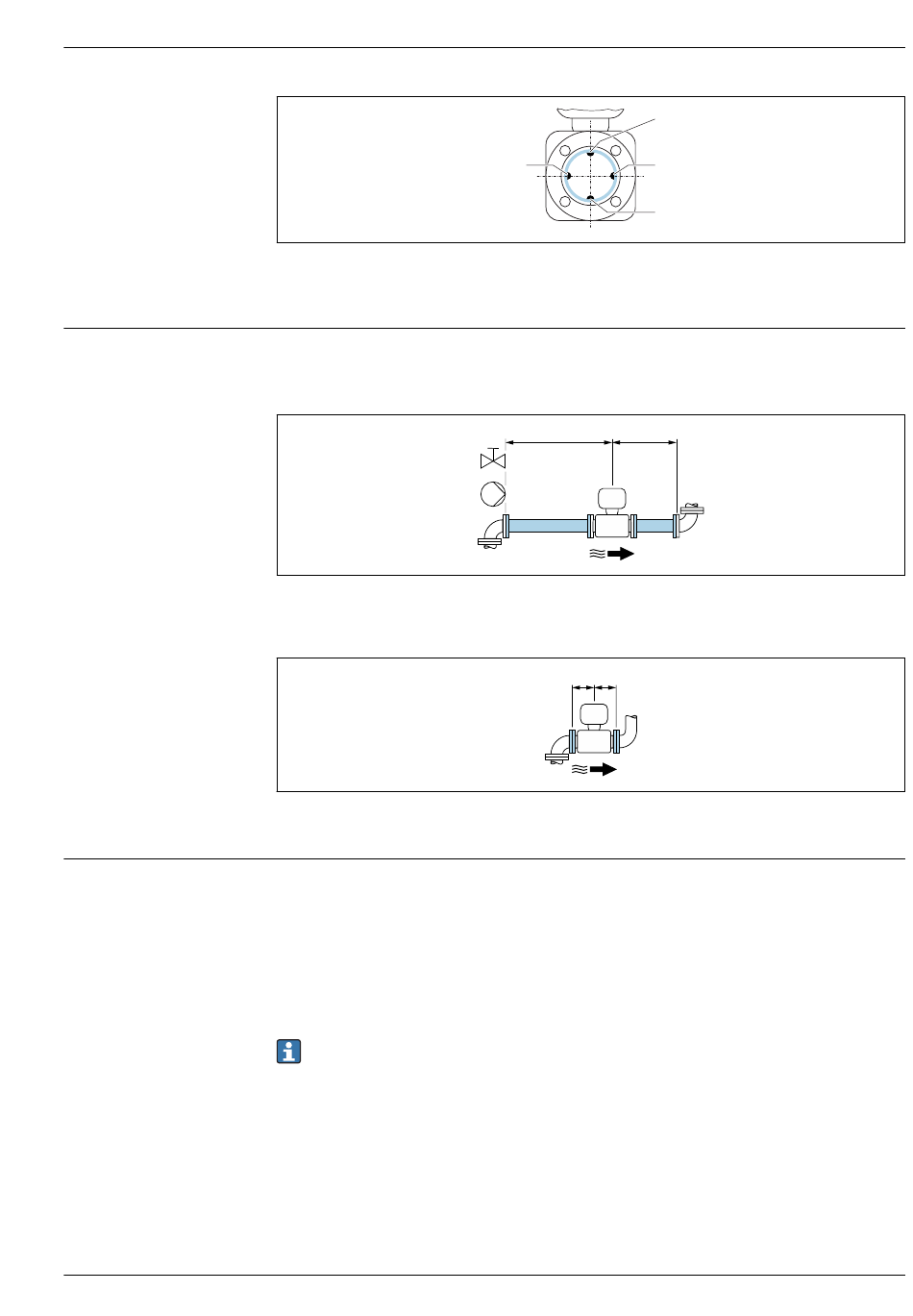

1 MSÜ-Elektrode für die Leerrohrüberwachung
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich
Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken oder Krümmern
montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken beachten:
 19 Bestellmerkmal "Bauart", Option A "Einbaulänge kurz, ISO/DVGW bis DN400, DN450-2000 1:1" und
Bestellmerkmal "Bauart", Option B "Einbaulänge lang, ISO/DVGW bis DN400, DN450-2000 1:1.3"
 20 Bestellmerkmal "Bauart", Option C "Einbaulänge kurz ISO/DVGW bis DN300, ohne Ein-/Auslaufstrecken,
Messrohr eingeschnürt"
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel-
flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren
und Diffusoren:
• Durchmesserverhältnis d/D ermitteln.
• Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung) und
dem d/D-Verhältnis aus dem Nomogramm ablesen.
Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
1
2 2
3
≥ 5 × DN ≥ 2 × DN
≥ 0 × DN
A0029344
A0028997
A0032859
