Proline Promag E 100
Vibrationen
Bauform, Maße
Endress+Hauser
Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der Messrohraus-
kleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen einbauen.
Zusätzlich beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen: Pulsationsdämp-
fer einsetzen.
• Angaben zur Unterdruckfestigkeit der Messrohrauskleidung →  41
• Angaben zur Stoßfestigkeit des Messsystems →  39
• Angaben zur Vibrationsfestigkeit des Messsystems →  39

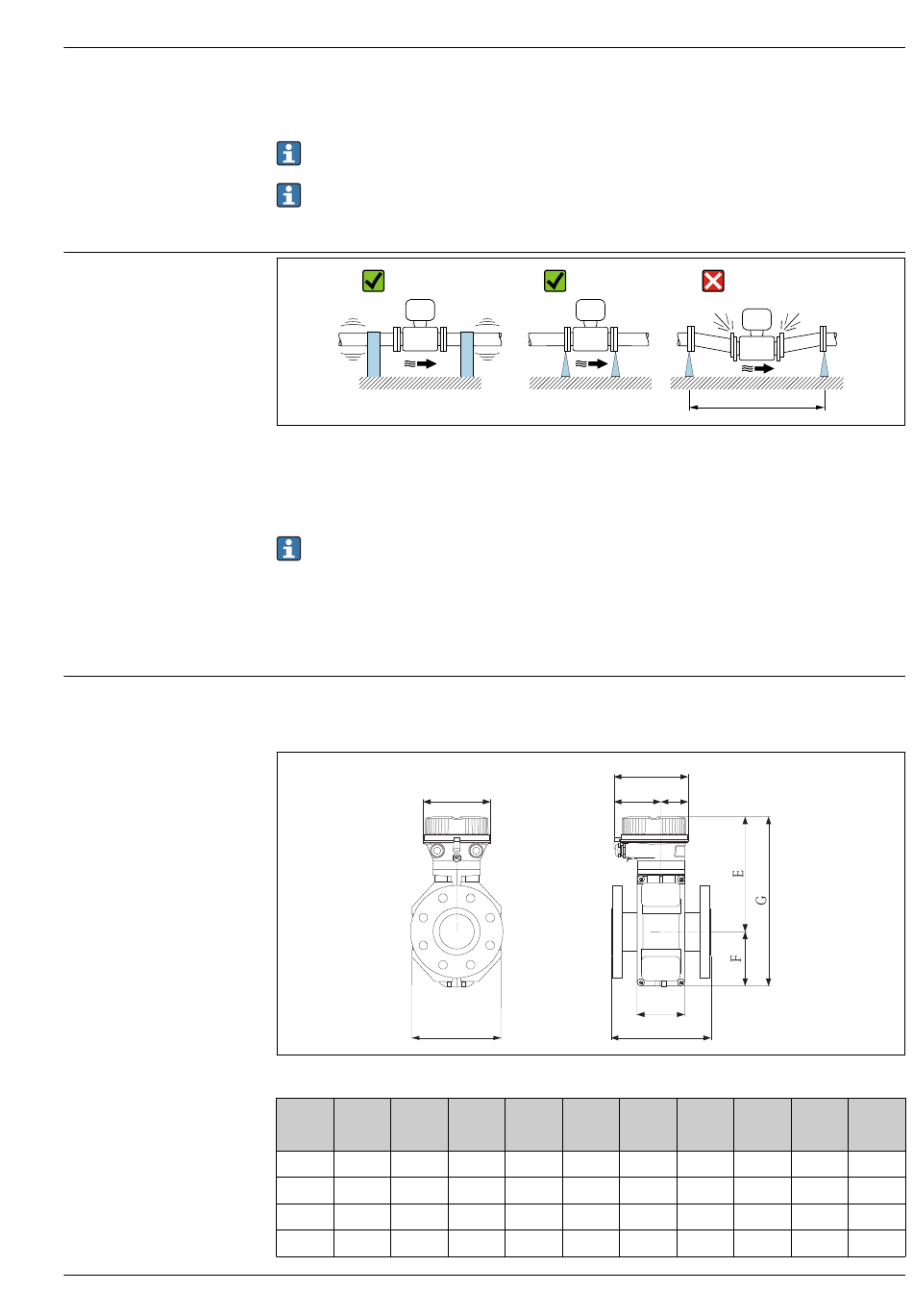

 26 Maßnahmen zur Vermeidung von Gerätevibrationen (L > 10 m (33 ft))
Bei sehr starken Vibrationen müssen Rohrleitung und Messaufnehmer abgestützt und fixiert wer-
den.
• Angaben zur Stoßfestigkeit des Messsystems →  39
• Angaben zur Vibrationsfestigkeit des Messsystems →  39
Konstruktiver Aufbau
Kompaktausführung
Bestellmerkmal "Gehäuse", Option A "Kompakt, beschichtet Alu"
1)
DN L A
[mm] [mm] [mm]
15 200 136
25 200 136
32 200 136
40 200 136
A
H
B C D
[mm] [mm] [mm]
147,5 93,5 54
147,5 93,5 54
147,5 93,5 54
147,5 93,5 54
L
B
C D
K
L
2) 2)
E F G
[mm] [mm] [mm] [mm]
197 84 281
197 84 281
197 84 281
197 84 281
A0029004
A0019491
H K
[mm]
120 94
120 94
120 94
120 94
