Endress+Hauser Proline Promag E 100 Technische Information Seite 55

Proline Promag E 100
Serviceschnittstelle
Endress+Hauser
Sterntopologie

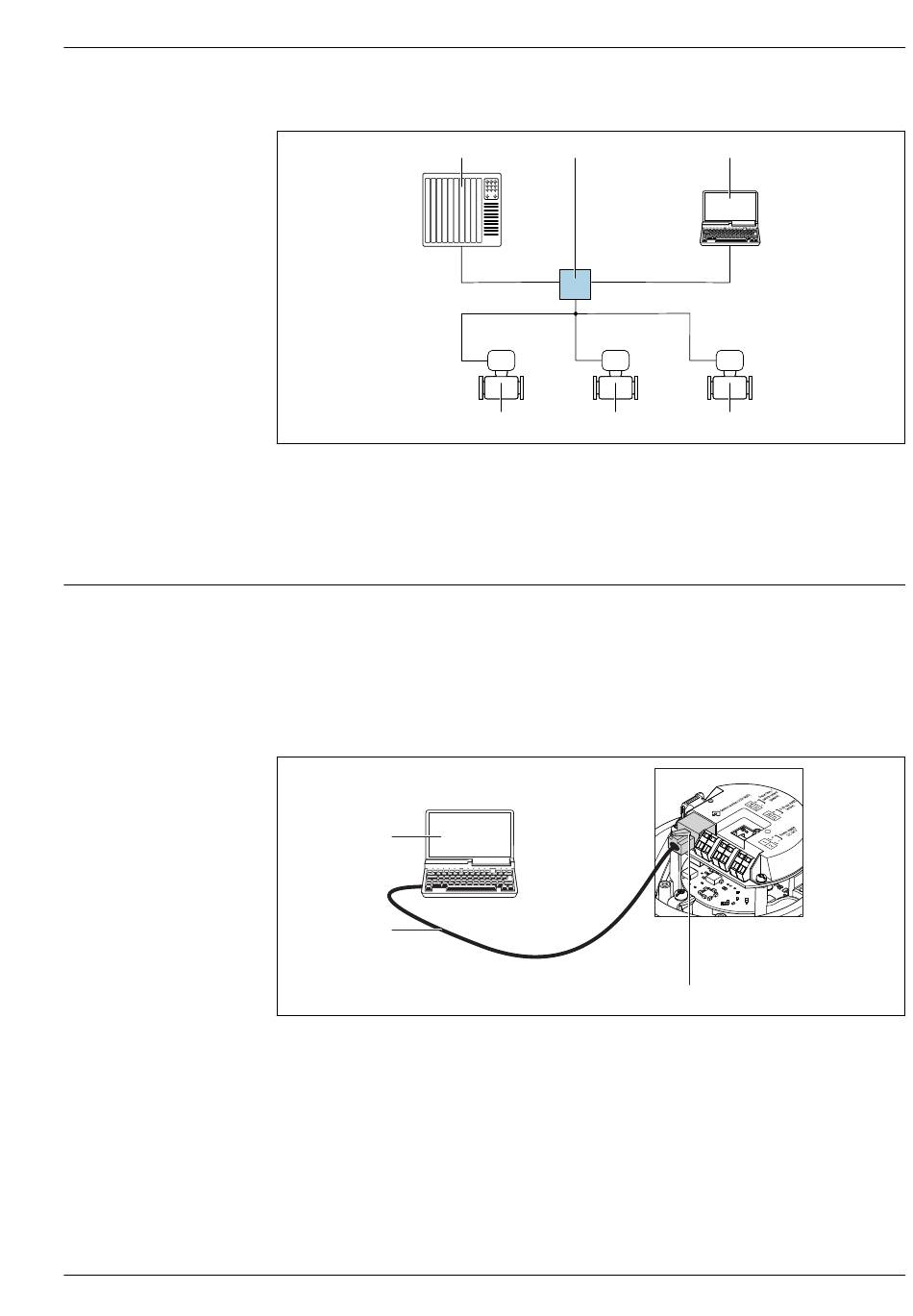

 31 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Sterntopologie
1 Automatisierungssystem, z.B. Simatic S7 (Siemens)
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"
3 Switch, z.B. Scalance X204 (Siemens)
4 Messgerät
Via Service-Schnittstelle (CDI-RJ45)
Diese Kommunikationsschnittstelle ist bei folgender Geräteausführung vorhanden:
• Bestellmerkmal "Ausgang", Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang
• Bestellmerkmal "Ausgang", Option L: PROFIBUS DP
• Bestellmerkmal "Ausgang", Option N: EtherNet/IP
• Bestellmerkmal "Ausgang", Option R: PROFINET
HART
2
3
 32 Anschluss bei Bestellmerkmal "Ausgang", Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang
1 Service-Schnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit
Bedientool "FieldCare" mit COM DTM "CDI Communication TCP/IP"
3 Standard-Ethernet-Verbindungskabel mit RJ45-Stecker
1 3
4 4
2
4
1
A0026545
A0016926
55
