Proline Promag E 100
Pinbelegung Gerätestecker
Endress+Hauser
Anschlussvariante PROFINET
Bestellmerkmal "Ausgang", Option R
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt
werden.
Verfügbare Anschlussarten
Bestellmerkmal
"Gehäuse"
Ausgang
Option A Gerätestecker
→  25
Option A Gerätestecker
→  25
Bestellmerkmal "Gehäuse":
Option A: Kompakt, beschichtet Alu

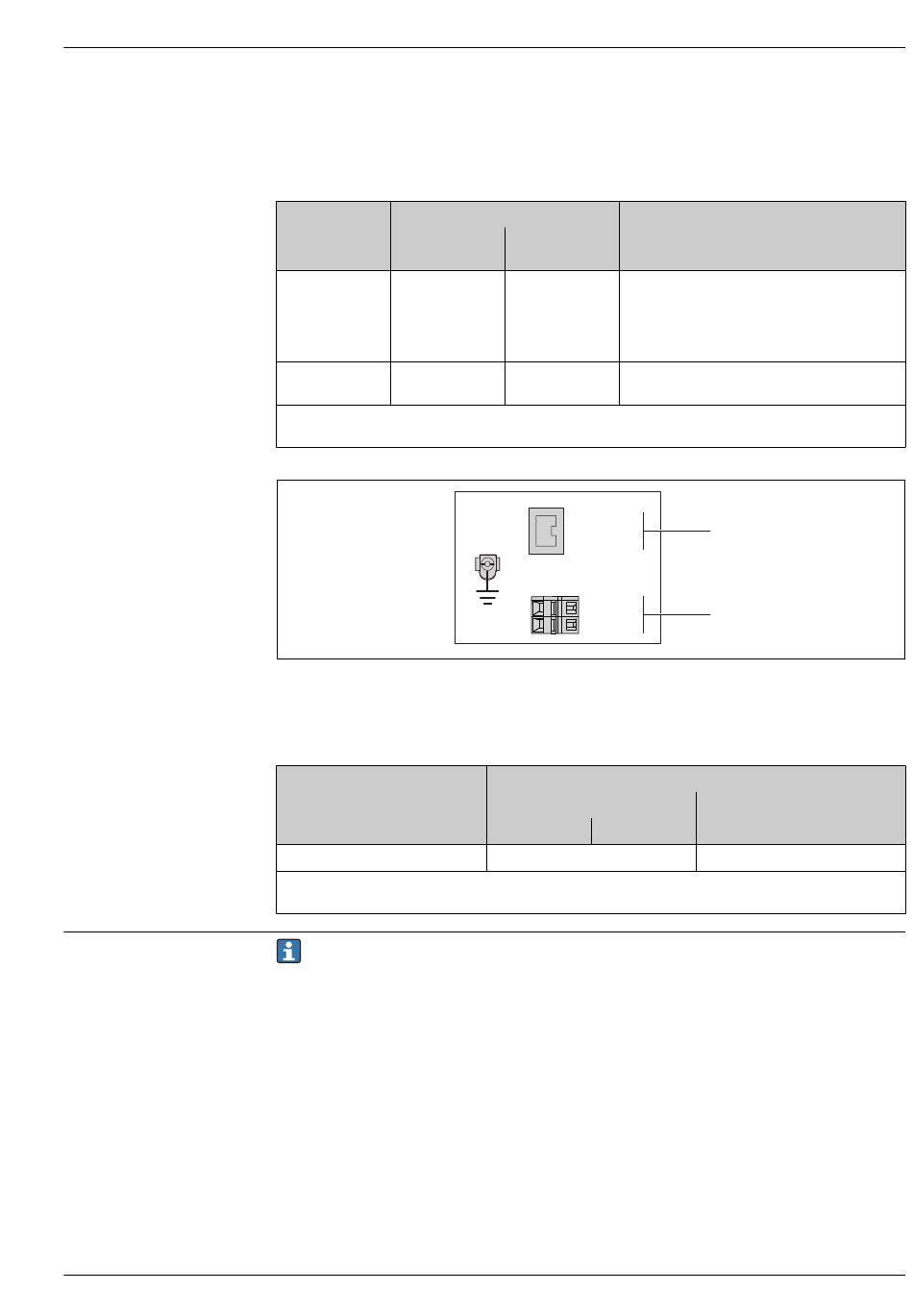

 6 Klemmenbelegung PROFINET
1 Energieversorgung: DC 24 V
2 PROFINET
Bestellmerkmal
"Ausgang"
Option R
Bestellmerkmal "Ausgang":
Option R: PROFINET
Bestellcodes der M12x1-Stecker, siehe Spalte "Bestellmerkmal Elektrischer Anschluss":
• 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang →  19
• PROFIBUS DP→  21
• Modbus RS485 →  22
• EtherNet/IP →  24
• PROFINET→  25
Mögliche Auswahl Bestellmerkmal
Energie-
"Elektrischer Anschluss"
versorgung
Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"
• Option N: Stecker M12x1 + Verschraubung
M20
• Option P: Stecker M12x1 + Gewinde G ½"
• Option U: Stecker M12x1 + Gewinde M20
Gerätestecker Option Q: 2 x Stecker M12x1
→  25
1 +
L
_
2
L
Klemmennummer
Energieversorgung
2 (L–) 1 (L+)
DC 24 V
2
1
A0017054
Ausgang
Gerätestecker M12x1
PROFINET
